Paper Folding Unit-J
Jos Paper Folding Unit-J on asennettu Staple Finisher-W PRO/Booklet Finisher-W PRO:hon, paperin voi taittaa viidellä eri tavalla (Z-taitto, Puolitaitto, C-taitto, Z-haitaritaitto, Rinnakkainen kaksoistaitto).
Osat ja niiden toiminnot
1. | Etukansi Avaa tämä kansi kun poistat paperitukosta. (Katso "Paper Folding Unit-J (Optional).") |
2. | Taittoyksikkö Avaa tämä kansi kun poistat paperitukosta. (Katso "Paper Folding Unit-J (Optional).") |
3. | Luovutusaukko Taitettu paperi luovutetaan tälle tasolle. |
Taittotilat

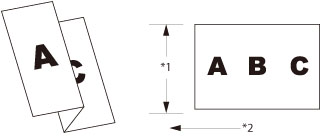

Z-taitto
Paper Folding Unit-J taittaa A3 tai A4R paperin A4 tai A5 -kokoon. Jos erikokoisista alkuperäisistä tehdään useita kopioita, Z-taittotilan avulla voit helposti käsitellä papereita, joiden syöttöreunan leveys on sama, mutta leveys eri.
Z-taitettu paperi luovutetaan tasolle joka on määritetty Staple Finisher-W PRO/Booklet Finisher-W PRO:ta varten.
*1 Etureunan pituus
*2 Syöttösuunta
TÄRKEÄÄ | |||||||||
Jos A4R Z-taitetaan, ota huomioon että Automaattinen suunta -asetus poikkeaa riippuen alkuperäisen suunnasta.
*1 Jos Automaattinen suunta -asetus on 'Ei', osa kuvasta voi rajautua pois. *2 Jos Automaattinen suunta -asetus on 'Kyllä', A4R valitaan automaattisesti. Paitsi jos Yhdistä työerät on asetettu, A4R:ää ei valita automaattisesti. Jos A3 ja A4 -paperia asetetaan samanaikaisesti, vain A3 paperille suoritetaan Z-taitto. Vaikka asetat alkuperäisen A4-suuntaiseksi ja asetat Automaattinen suunta -asetukseksi 'Kyllä', A4R-paperia ei valita jos asetat [Erikokoiset alkuperäiset]. |
HUOMAUTUS |
Z-taitetut alueet näkyvät alla olevassa kuvassa. Valotuslasi  Syöttölaite  Jos tulosteisiin sisältyy Z-taitettu paperi, arkit eivät ehkä ole kohdistettuja luovutettaessa. |
Puolitaitto
Kukin A4R-paperiarkki puolitaitetaan.
Puolitaitettu paperi luovutetaan tasolle joka on määritetty Staple Finisher-W PRO/Booklet Finisher-W PRO:ta varten.
*1 Etureunan pituus
*2 Syöttösuunta
HUOMAUTUS |
Puoliksi taitetut alueet näkyvät allaolevassa kuvassa. Valotuslasi  Syöttölaite  |
C-taitto
A4R-tulosteet C-taitetaan kätevämpään kokoon kirjekuoriin sijoittamista varten.
C-taitettu paperi luovutetaan Paper Folding Unit-J luovutusaukkoon.
*1 Etureunan pituus
*2 Syöttösuunta
HUOMAUTUS |
C-taitetut alueet näkyvät alla olevassa kuvassa. Valotuslasi  Syöttölaite  |
Z-haitaritaitto
Kukin A4R-paperiarkki Z-haitaritaitetaan.
Z-taitettu paperi luovutetaan Paper Folding Unit-J luovutusaukkoon.
*1 Etureunan pituus
*2 Syöttösuunta
HUOMAUTUS |
Z-haitaritaitetut alueet näkyvät allaolevassa kuvassa. Valotuslasi  Syöttölaite  |
Rinnakkainen kaksoistaitto
Kuhunkin A4R-paperiarkkiin käytetään rinnakkaista kaksoistaittoa.
C-taitettu paperi luovutetaan Paper Folding Unit-J luovutusaukkoon.
*1 Etureunan pituus
*2 Syöttösuunta
HUOMAUTUS |
Rinnakkaista kaksoistaittoa käyttämällä taitetut alueet näkyvät alla olevassa kuvassa. Valotuslasi  Syöttölaite  |
Paperi luovutetaan seuraavaan luovutusaukkoon taittotapojen perusteella.
Z-taitto/Puolitaitto: Staple Finisher-W PRO/Booklet Finisher-W PRO
C-taitto/Z-haitaritaitto/Rinnakkainen kaksoistaitto: Paper Folding Unit-J
Nidonta ja Z-taitto
Kun Paper Folding Unit-J on asennettu, paperikoot, arkkien enimmäismäärä ja paperin paksuus, joka voidaan Z-taittaa ja nitoa, ovat seuraavat:
A3:10 arkkia (60 g/m2 - 105 g/m2)
Kun Paper Folding Unit-J on asennettu ja käytetään erikokoista paperia, Z-taitettavien ja nidottavien arkkien enimmäismäärä lasketaan seuraavan kaavan avulla.
X + 2Y + 10Z ≤ 100
X = A4 paperin määrä jota ei Z-taiteta
X = A3 paperin määrä jota ei Z-taiteta
Z = Z-taitettavan paperin määrä
Esimerkki:
50 arkkia A4 paperia + 5 arkkia A3 paperia (yksi A3 paperi Z-taitettuna)
50 + (2 x 4) + (10 x 1)
= 50 + 8 + 10
= 68
50 + (2 x 4) + (10 x 1)
= 50 + 8 + 10
= 68
→68 ≤100
Tässä tapauksessa paperi voidaan nitoa.
50 arkkia A4 paperia + 7 arkkia A3 paperia (kaikki A3 paperit Z-taitettuna)
50 + (2 x 0) + (10 x 7)
= 50 + 0 + 70
= 120
50 + (2 x 0) + (10 x 7)
= 50 + 0 + 70
= 120
→120 ≥ 100
Tässä tapauksessa luovutettua paperia ei nidota.
