Korekcja zniekształcenia (równoległobok)

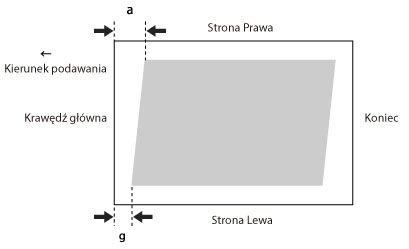

Ustawienie umożliwia korekcję kształtu obrazu poprzez dopasowanie długości od 'a' i 'g' do krawędzi głównej papieru, gdy obraz jest drukowany w postaci równoległoboku.
UWAGA |
Regulację można również przeprowadzić przy użyciu arkusza głównego. (Patrz "Regulacja położenia obrazu za pomocą arkusza głównego.") |
1.
Naciśnij
.
.2.
Naciśnij [Właściwości] → [Ustawienia Papieru] → [Ustawienia Zarządzania Rodzajem Papieru].
3.
Wybierz z listy rodzaj papieru, który chcesz edytować → naciśnij na [Szczegóły/Edytuj].
4.
Naciśnij na [Zmień] dla <Regulacja Położenia Obrazu>.
5.
Naciśnij na [Nie używać skanera].
6.
Naciśnij [Kor. znieksz. (Paralellgrm)] → [Ustaw Szczegóły].
Jeśli chcesz wprowadzić wartości ze wydruku testowego zmierzone ręcznie:
UWAGA |
Aby wyregulować położenie obrazu na długich arkuszach, należy wydrukować stronę testową dla długiego arkusza. Regulację można przeprowadzić sprawniej przy użyciu strony testowej wydrukowanej za pomocą opcji [Strona wydruku testowego] dostępnej w obszarze <Correct Distortion (Parallelogram)>. (Strona testowa dla długiego arkusza dostępna jest w witrynie internetowej z podręcznikami). |
Naciśnij na [Strona wydruku testowego].
Wprowadzić liczbę stron testowych, które mają zostać wykonane → nacisnąć [Dalej].
UWAGA |
Jeżeli pozycja obrazu różni się znacznie od żądanej, dokładność korekcji można poprawić drukując kilka stron testowych i wykorzystując średnią, zmierzoną długość. |
Wybierz źródło papieru, do którego załadowany został niestandardowy format papieru → naciśnij [Rozpocznij wydruk].
Strona testowa zostanie wydrukowana.

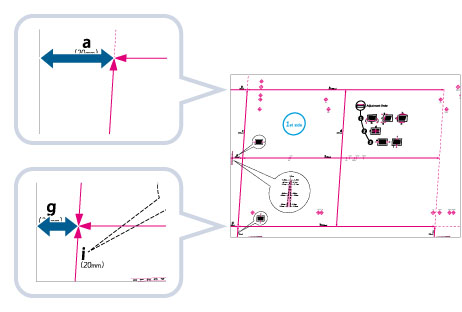

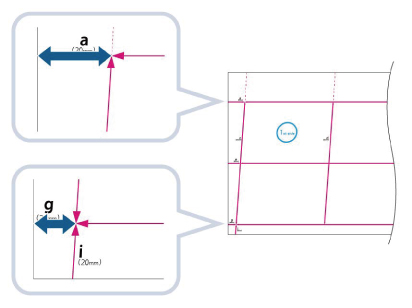

Zmierzyć długość znaczników "g" i 'a' na stronie testowej.
Znacznik 'g' jest drukowany po lewej stronie krawędzi głównej, natomiast znacznik "a" jest drukowany po prawej stronie krawędzi głównej, zgodnie z kierunkiem podawania.
Standardowy format | Długi arkusz |
 |  |
Przykład:'g' = 20,5 mm oraz 'a' = 21,0 mm

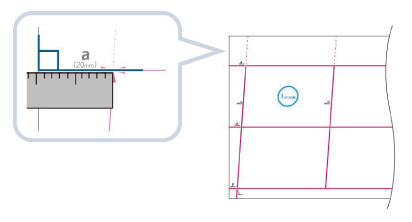

Prawidłowo zmierzyć długość znaczników "g" i 'a' na stronie testowej (patrz poniżej).
Standardowy format | Długi arkusz |
 |  |
Wróć do ekranu <Korekcja zniekształceń (Parallelogram)> → wprowadź zmierzoną długość [g] oraz [a] dla strony przedniej i tylnej.
Korzystając z poniższych dwóch wartości numerycznych oraz "c = 250,0", urządzenie wyreguluje długość tak, aby skorygować zniekształcenie występujące na obszarze drukowania.
[g]: | Wprowadź zmierzoną na stronie testowej długość znacznika 'g'. |
[a]: | Wprowadź zmierzoną na stronie testowej długość znacznika 'a'. |
Postępując zgodnie z przykładem, wprowadzić 20,5 dla [g] oraz 21,0 dla [a].
Różnica pomiędzy wartościami 'g' oraz 'a' (0,5 mm) zostanie poprawiona.
Naciśnij na [OK].
Następnie, należy ponownie wydrukować stronę testową i sprawdzić pozycję obrazu.Jeżeli konieczne są kolejne regulacje, należy powtórzyć powyższe działania.
Jeżeli pozycja jest korygowana za pomocą wydrukowanych obrazów:
Sprawdzić lokalizację papieru na wyprowadzanym papierze.
Przykład: 'c' = 250,0 mm, 'g' = 20,5 mm oraz 'a' = 21,0 mm

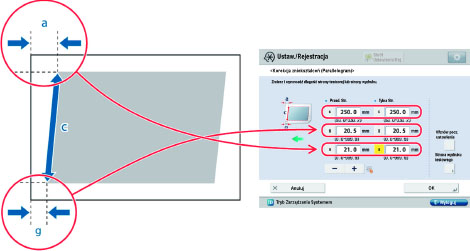

Zmierzyć poniższe długości wyprowadzanego papieru i wprowadzić te wartości.
Korzystając z poniższych trzech wartości numerycznych, urządzenie wyreguluje długość tak, aby skorygować zniekształcenie występujące na obszarze drukowania.
[c]: | Wprowadzić zmierzoną długość od strony lewej krawędzi głównej obszaru drukowania do prawej krawędzi głównej obszaru drukowania. |
[g]: | Wprowadzić zmierzoną długość od strony lewej krawędzi głównej zadrukowanego obszaru do krawędzi głównej wyprowadzanego papieru. |
[a]: | Wprowadzić zmierzoną długość od strony prawej krawędzi głównej zadrukowanego obszaru do krawędzi głównej wyprowadzanego papieru. |
Postępując zgodnie z przykładem, należy wprowadzić 250,0 dla [c], 20,5 dla [g] oraz 21,0 dla [a].
Różnica pomiędzy wartościami 'g' oraz 'a' (0,5 mm) zostanie poprawiona.
Naciśnij na [OK].
Następnie, należy ponownie wydrukować stronę testową i sprawdzić pozycję obrazu.Jeżeli konieczne są kolejne regulacje, należy powtórzyć powyższe działania.
7.
Naciśnij [OK] → [OK].
UWAGA |
Aby przywrócić obliczoną wartość, należy nacisnąć na [Wznów począt. ustawienia]. |
