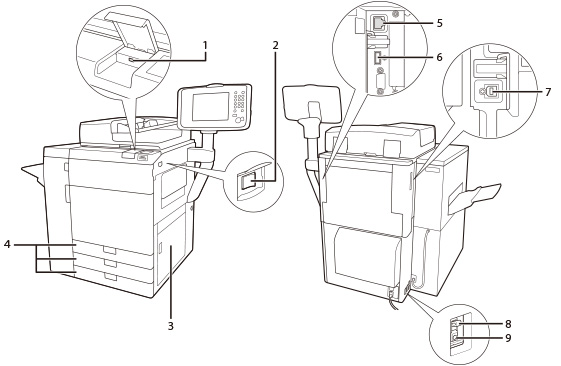

1. | Порт USB (на передней стороне аппарата) Служит для подключения к аппарату устройства памяти по интерфейсу USB. |
2. | Главный переключатель питания Для включения питания нажмите на сторону "I". (См. раздел "Компоненты панели управления и их назначение".) |
3. | Правая крышка основного аппарата Откройте эту крышку при устранении замятия бумаги внутри основного блока. (См. раздел "Clearing Paper Jams".) |
4. | Кассеты для бумаги 1, 2, 3 Кассета вмещает до 550 листов бумаги (80 г/м2). |
5. | Порт ЛВС Используйте кабель ЛВС для подключения аппарата к сети. |
6. | Порт USB (на обратной стороне аппарата) Порт USB используется для подключения к аппарату внешних жестких дисков и других устройств. |
7. | Порт USB (для подключения к компьютеру) Используйте кабель USB для подключения аппарата к сети. |
8. | Предохранитель Определяет избыточный ток или утечку тока. |
9. | Кнопка тестирования Эта кнопка служит для проверки предохранителя. |

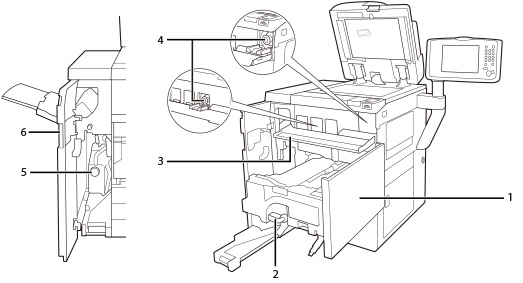

1. | Передняя крышка Откройте эту крышку для устранения замятия бумаги в блоке термозакрепления. (См. раздел "Clearing Paper Jams".) |
2. | Блок термозакрепления Выдвиньте блок термозакрепления для удаления замятой бумаги. (См. раздел "Clearing Paper Jams".) |
3. | Крышка отсека для замены тонера Откройте эту крышку для замены картриджа для тонера. |
4. | Картридж с тонером Если кончается тонер, извлеките картридж для тонера и замените его новым. |
5. | Контейнер для отходов тонера Здесь накапливаются отходы тонера. (См. раздел "Replacing the Waste Toner Container".) |
6. | Левая крышка на передней стороне Откройте эту крышку для устранения замятия бумаги или для замены контейнера для отходов тонера. (См. раздел "Clearing Paper Jams".) |
1. | Индикатор Обработка/Данные Мигает зеленым цветом, когда аппарат выполняет операцию; непрерывно горит зеленым цветом, когда принятые данные сохранены в памяти. |
2. | Индикатор ошибки Мигает или горит постоянно в случае сбоя аппарата. Если индикатор ошибки мигает, следуйте указаниям на экране сенсорного дисплея. Если индикатор ошибки непрерывно горит красным цветом, обратитесь к местному авторизованному дилеру компании Canon. |
3. | Клавиша Параметры/Регистрация Служит для задания параметров/регистрации. |
4. | Клавиша Энергосбережение Служит для задания или отмены режима Энергосбережение/Спящий режим. Загорается, когда аппарат переходит в режим Энергосбережение/Спящий режим. Дополнительные сведения об автоматическом переходе в спящий режим см. в разделе "Клавиша основного питания и режима энергосбережения". Дополнительные сведения о режиме, который активируется после нажатия клавиши , см. в разделе "Переключение режимов, активируемых после нажатия клавиши Энергосбережение". |
5. | Клавиша Проверка счетчика Служит для отображения и печати суммы копий и распечаток на сенсорном дисплее. |
6. | Цифровые клавиши Служат для ввода числовых значений. |
7. | Клавиша Очистка Служит для удаления неверно введенных значений или символов. |
8. | Индикатор основного питания Загорается при включении основного питания. |
9. | Перо правки Используйте перо правки при работе с сенсорным дисплеем, например для ввода символов. В случае потери пера правки обратитесь к местному авторизованному дилеру Canon. Не используйте вместо пера правки предметы с заостренным концом, например карандаш или шариковую ручку. |
10. | Клавиша останова Служит для остановки выполняемой операции, например задания на сканирование, копирование или факсимильные операции (только сканирование). |
11. | Клавиша пуска Служит для запуска операции. |
12. | Клавиша сброса Служит для возврата параметров к стандартным значениям. |
13. | Клавиша ID (Вход в систему/Выход из системы) Служит для входа в систему и выхода из системы, если задана служба регистрации, например Управление ИД отдела или SSO-H. |
14. | Сенсорный дисплей На этом дисплее отображаются экраны установки параметров для каждой функции. По умолчанию отображаются восемь клавиш функций. |
15. | Диск настройки яркости Используется для настройки яркости дисплея сенсорной панели. |
16. | Клавиша Параметры громкости Служит для отображения экрана Звуковые сигналы. |
17. | Клавиша Монитор состояния/Отмена Служит для проверки состояния заданий или отмены заданий на печать. Кроме того, позволяет проверять состояние аппарата, например оставшееся количество бумаги. |
18. | Клавиша Быстрое меню Служит для вызова часто используемых функций, сохраненных в режиме Быстрое меню. Кроме того, если используется аутентификация, может отображаться экран Быстрое меню, заданный для конкретного пользователя. (См. раздел "Быстрое меню".) |
19. | Клавиша Главное меню Служит для отображения экрана Главное меню (например, если требуется переключить функции). |
ПРИМЕЧАНИЕ |
Более подробные сведения о дополнительных устройствах, которую можно подключить к аппарату, см. в разделе "Дополнительная продукция". |
