Ajustement de l'alignement de l'image par rapport au bord avant
Dans le sens d'alimentation, si l'image imprimée sur les feuilles est décalée de haut en bas ou de bas en haut par rapport à la position correcte, le mauvais alignement de l'image peut être corrigé en ajustant la marge du bord avant de la feuille.
|
Vous pouvez également effectuer l'ajustement en utilisant la feuille guide. Ajustement de la position de l'image à l'aide de la feuille guide |
1
Appuyez sur <Modifier> pour <Régler la position d'image>.
2
Appuyez sur <Ne pas utilis. le scanner>.
Si vous saisissez la différence de longueur mesurée sur la page de test :
Appuyez sur <Imprimer page de test>.Saisissez le nombre de pages de test à faire, puis appuyez sur <Suivant>. |
Si la position de l'image varie grandement, l'exactitude de la correction peut être améliorée en imprimant plusieurs pages de test et en utilisant la moyenne des longueurs mesurées. |
Sélectionnez une source de papier qui contient du papier d'un type personnalisé, puis appuyez sur <Démarrer l'impression>.La page de test s'imprime.
Retournez à l'écran <Régler la position d'image>, puis mesurez la longueur de "e" au recto et au verso de la page de test imprimée.Format standard | Feuille longue |
 |  |
Valeur par défaut : "e" = 20,0 mm
Saisissez la différence de longueur entre la valeur mesurée de "e" et la valeur par défaut (20 mm) pour le recto et le verso.
Par exemple, la longueur mesurée de "e" est 21,0 mm, saisissez - 1,0 mm pour <Align. bord avant (e)>.
Par exemple, la longueur mesurée de "e" est 19,0 mm, saisissez + 1,0 mm pour <Align. bord avant (e)>.
La différence de 1,0 mm entre la longueur mesurée et la valeur par défaut est corrigée.
Appuyez sur <OK>.Le cas échéant, essayez d'imprimer à nouveau la page de test et vérifiez ensuite la correction.
Si vous corrigez la position en utilisant des images imprimées :
Vérifiez la position de l'image sur le papier imprimé.
* Sens d'alimentation

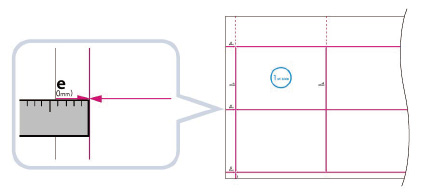

Mesurez la longueur de "e", qui est la distance du bord avant de la zone d'impression au bord avant de la feuille de papier, puis saisissez la différence par rapport à la valeur par défaut (20 mm).Par exemple, la longueur mesurée de "e" est 21,5 mm, saisissez - 1,5 mm pour <Align. bord avant (e)>.
Par exemple, la longueur mesurée de "e" est 18,5 mm, saisissez + 1,5 mm pour <Align. bord avant (e)>.
La différence de 1,5 mm entre la longueur mesurée et la valeur par défaut est corrigée.
Appuyez sur <OK>.Le cas échéant, essayez d'imprimer de nouveau la page puis vérifiez la correction.
3
Appuyez sur <OK>.
 |
Lorsque vous ouvrez de nouveau l'écran après l'avoir fermé en appuyant sur <OK>, les valeurs à l'écran sont remises à "0". Cependant, la valeur ajustée est toujours effective dans chacun des champs Total. Si vous répétez l'étape, vérifiez la longueur de "e" sur la nouvelle page de test et saisissez la nouvelle valeur. |
| |||||||||
Pour restaurer la valeur accumulée, appuyez sur <Rétablir les réglages initiaux>. Vous pouvez aussi corriger la position de l'image en utilisant la valeur des repères d'ajustement illustrés ci-dessous. Vérifiez si la ligne centrale du repère d'ajustement et le bord de la page de test sont alignés, puis ajustez la position de l'image comme suit : Si la ligne centrale du repère d'ajustement est exactement superposée au bord de la page de test, vous n'avez pas besoin d'ajuster la position de l'image. Si la ligne centrale du repère d'ajustement se trouve en dehors du bord de la page de test (la ligne centrale du repère d'ajustement N'EST PAS imprimée), vérifiez de quel numéro de repère d'ajustement la ligne de la page de test est la plus proche, puis saisissez la valeur positive correspondante. Si la ligne centrale du repère d'ajustement se trouve à l'intérieur du bord de la page de test, vérifiez de quel numéro de repère d'ajustement la ligne de la page de test est la plus proche, puis saisissez la valeur négative correspondante.
|
