Ajustement de la position de l'image
Vous pouvez rapidement ajuster la position de l'image en utilisant la feuille guide. De plus, si l'image imprimée n'est pas correctement alignée sur la feuille après l'impression ou la copie, vous pouvez ajuster la position de l'image en vérifiant les pages de test et en spécifiant les valeurs de réglage de chaque élément d'ajustement.
Vous pouvez également ajuster la position de l'image pour les feuilles longues.
Ajustement de la position de l'image à l'aide de la feuille guide
Ajustez la position de l'image en utilisant la feuille guide. Cette dernière permet de réaliser les ajustements suivants. Ajustement de la position de l'image à l'aide de la feuille guide
Correction du mauvais alignement de l'image
Correction de la déformation (parallélogrammatique)
Correction de la déformation (trapézoïde)
Ajustement du taux de reproduction
Ajustement de l'alignement sur le bord gauche
Ajustement de l'alignement sur le bord avant
Ajustement de la position d'une image individuelle à l'aide de la page de test
Si l'image imprimée est de travers :
appliquez le mode Corriger le mauvais alignement de l'image. Correction du mauvais alignement de l'image
Si l'image est déformée comme un parallélogramme :
appliquez le mode Corriger la déformation (parallélogrammatique). Correction de la déformation (parallélogrammatique)
Si l'image est déformée comme un trapèze :
appliquez le mode Corriger la déformation (trapézoïde). Correction de la déformation (trapézoïde)
Si l'image imprimée est agrandie ou réduite :
Ajustez le taux de reproduction de l'image. Ajustement du taux de reproduction de l'image
Si l'image n'est pas correctement alignée verticalement ou horizontalement :
Ajustez l'image sur le bord gauche ou le bord avant. Ajustement de l'alignement de l'image par rapport au bord gauche/Ajustement de l'alignement de l'image par rapport au bord avant
 |
Avant de faire les ajustements, nettoyez la vitre d'exposition et le dos du chargeur. |
 |
Vous ne pouvez pas changer la position de l'image sur du papier en cours d'utilisation pour des tâches de copie ou d'impression. Les positions de l'image au recto et au verso peuvent être identiques si vous ajustez la position de l'image dans l'ordre indiqué ci-dessous. Corrigez le mauvais alignement de l'image → corrigez la déformation (parallélogrammatique) → corrigez la déformation (trapézoïde) → ajustez le taux de reproduction → ajustez l'alignement sur le bord gauche → ajustez l'alignement sur le bord avant Pour ajuster la position de l'image sur des feuilles longues, imprimez une page de test pour feuille longue. De cette façon, l'ajustement peut être plus efficace qu'avec la page de test imprimée avec l'option <Imprimer page de test> sous <Régler la position d'image>. |
Page de test
|
La page de test, que vous avez imprimée pour corriger la déformation (parallélogrammatique), peut également être utilisée pour corriger la déformation (trapézoïde), ajuster le taux de reproduction, ajustez l'alignement sur le bord gauche et ajuster l'alignement sur le bord avant. Si vous ajustez la position de l'image dans l'ordre : corrigez le mauvais alignement de l'image → corrigez la déformation (parallélogrammatique) → corrigez la déformation (trapézoïde) → ajustez le taux de reproduction → ajustez l'alignement sur le bord gauche → ajustez l'alignement sur le bord avant, vous devez imprimer une page de test lorsque vous faites l'ajustement indiqué ci-dessous. Avant de commencer la correction du mauvais alignement de l'image. Avant de commencer la correction du mauvais alignement de l'image |
Page de test pour format standard
La page de test utilisée pour l'ajustement de la position de l'image est décrite ci-dessous. Il s'agit de la page de test imprimée sur du papier A3.
(La face avec la mention "1st side" imprimée est le recto. La face sur laquelle rien n'est imprimé est le verso.)
Page de test pour feuille longue

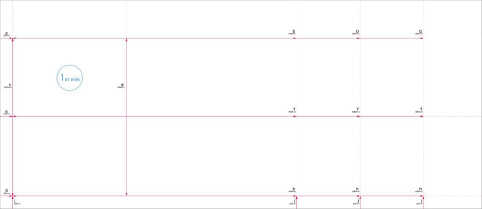

La page de test utilisée pour ajuster la position de l'image sur des feuilles longues est décrite ci-dessous. Elle est imprimée sur du papier d'un format défini par l'utilisateur (330,2 x 762 mm). (La face avec la mention "1st side" imprimée est le recto. La face sur laquelle rien n'est imprimé est le verso.)
|
Avant d'effectuer les ajustements, imprimez la page de test pour feuille longue* dans les conditions suivantes. Si elle ne s'imprime pas correctement, les ajustements ne sont peut-être pas justes. Réglez le taux de reproduction sur 100 % (format identique à celui de l'original). Utilisez le papier à utiliser pour l'impression de la page de test pour feuille longue. * La page de test pour feuille longue est disponible sur le site des manuels en ligne. |
|
Les repères "b", "f", "h" et "j" peuvent être imprimés plusieurs fois selon le format de la feuille imprimée. Faites l'ajustement à la position la plus proche du bord arrière de la feuille. |
Repères pour corriger le mauvais alignement de l'image, corriger la déformation (parallélogrammatique) et corriger la déformation (trapézoïde)
Les repères "i" et "j" sont utilisés pour corriger le mauvais alignement de l'image, les repères "a" et "g" pour corriger la déformation (parallélogrammatique), et les repères "b" et "h" pour corriger la déformation (trapézoïde).

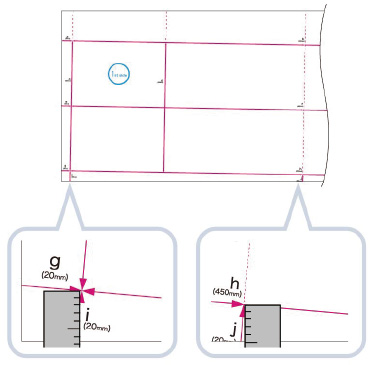

Si l'image imprimée n'est pas correctement alignée, vous pouvez ajuster sa position à l'aide du mode Corriger le mauvais alignement de l'image. Pour ce faire, mesurez la longueur au niveau des repères "i" et "j" et saisissez les valeurs mesurées (pour une feuille longue : la longueur au niveau du repère "i" et des repères "j" et "h" les plus proches du bord arrière de la feuille).
Format standard | Feuille longue |
 |  |

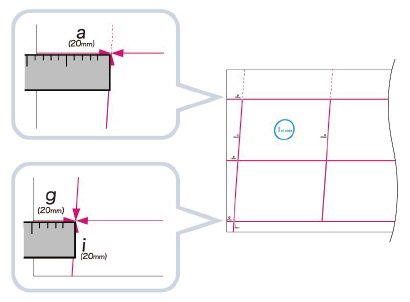

Si l'image imprimée est déformée comme un parallélogramme, vous pouvez ajuster l'angle de l'image à l'aide du mode Corriger la déformation (parallélogrammatique). Pour ce faire, mesurez la longueur au niveau des repères "a" et "g" et saisissez les valeurs mesurées.
Format standard | Feuille longue |
 |  |
Si l'image imprimée est déformée comme un trapèze, vous pouvez ajuster l'angle de l'image à l'aide du mode Corriger la déformation (trapézoïde). Pour ce faire, mesurez la longueur au niveau des repères "b" et "h" et saisissez les valeurs mesurées (pour une feuille longue : la longueur au niveau des repères "b" et "h" les plus proches du bord arrière de la feuille).
Format standard | Feuille longue |
 |  |
Repères d'ajustement du taux de reproduction
Le taux de reproduction de la zone imprimée est indiqué par les repères "f" et "d" sur la page de test. Lorsque le réglage est correct, la longueur au niveau du repère "f" est de 360 mm et la longueur au niveau du repère "d" est de 250 mm (pour une feuille longue : la longueur au niveau du repère "f" est de 450,0 mm, 550,0 mm, 650,0 mm et la longueur au niveau du repère "d" est de 250 mm).
Format standard | Feuille longue |
 |  |
Format standard |
Si vous imprimez une page de test sur du papier d'un format inférieur à 270 x 380 mm, vous ne pouvez pas mesurer la longueur au niveau des repères "f" et "d" car l'image ne sera pas entièrement imprimée sur le papier. Dans un tel cas, calculez le pourcentage d'agrandissement/réduction en comparant la longueur mesurée de "f/2" et "d/2" avec les valeurs par défaut (f/2 : 180 mm, d/2 : 125 mm). Ajustez le taux de reproduction à partir du pourcentage calculé. Ajustement du taux de reproduction de l'image  Exemple de page de test sans image complète. Feuille longue Si vous imprimez une page de test pour feuille longue sur du papier d'un format inférieur à 270 x 762 mm, l'image ne sera pas entièrement imprimée sur le papier. Calculez le pourcentage d'agrandissement/réduction en comparant la longueur mesurée de "d/2" avec la valeur par défaut (d/2 : 125 mm). Si "f" n'est pas complètement imprimé, mesurez la longueur du repère "f" le plus proche du bord arrière de la feuille, et calculez le pourcentage d'agrandissement/réduction en comparant la longueur mesurée avec les valeurs par défaut (f = 450, 550, 650 mm). Ajustez le taux de reproduction à partir du pourcentage calculé. Ajustement du taux de reproduction de l'image  Exemple de page de test pour feuille longue sans image complète. |
Repères d'ajustement sur le bord gauche et le bord avant
Si l'image imprimée est décalée vers la gauche ou la droite par rapport à la position correcte dans le sens d'alimentation, vous pouvez ajuster la position de l'image en mesurant la longueur au niveau du repère "i" et en saisissant la valeur mesurée.
Si l'image imprimée est décalée vers l'avant ou vers l'arrière par rapport à la position correcte dans le sens d'alimentation, vous pouvez ajuster la position de l'image en mesurant la longueur au niveau du repère "e" et en saisissant la valeur mesurée.
Format standard | Feuille longue |
 |  |
* 1 Ajustez l'alignement sur le bord avant
* 2 Ajustez l'alignement sur le bord gauche
