Correction du mauvais alignement de l'image

Si l'image imprimée est de travers, vous pouvez essayer de corriger ce mauvais alignement en justifiant les marges de "i", qui est la distance du bord gauche de la feuille à la zone d'impression, et de "j".
Vous pouvez également effectuer l'ajustement en utilisant la feuille guide. Ajustement de la position de l'image à l'aide de la feuille guide
1
Appuyez sur <Modifier> pour <Régler la position d'image>.
2
Appuyez sur <Ne pas utilis. le scanner>.
3
Appuyez sur <Régler les détails>  <Corr. pb align. image>.
Si vous voulez saisir les valeurs de la page de test que vous avez mesurées manuellement :
Appuyez sur <Imprimer page de test>.
Saisissez le nombre de pages de test à faire, puis appuyez sur <Suivant>.
Si la position de l'image varie grandement, l'exactitude de la correction peut être améliorée en imprimant plusieurs pages de test et en utilisant la moyenne des longueurs mesurées.
Sélectionnez une source de papier qui contient du papier d'un format personnalisé, puis appuyez sur <Démarrer l'impression>.
La page de test s'imprime.

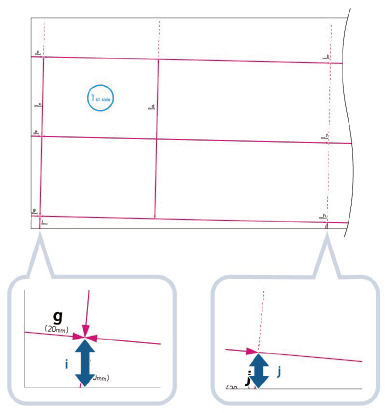

Mesurez la longueur au niveau des repères "i" et "j" sur la page de test.
Le repère "i" est imprimé sur le côté gauche du bord avant, et le repère "j" est imprimé sur le côté gauche du bord arrière dans le sens d'alimentation.
Format standard
Feuille longue
Exemple : "i" = 21,0 mm, et "j" = 20,5 mm
Mesurez correctement la longueur au niveau des repères "i" et "j" comme indiqué ci-dessous.
Correct
Incorrect
Format standard
Feuille longue
Format standard
Feuille longue
Retournez à l'écran <Corr. pb align. image>, et saisissez la longueur mesurée du repère <i> et du repère <j> (pour une feuille longue : la longueur mesurée des repères <h>, <i> et <j>) pour le recto et le verso.
En utilisant les deux valeurs numériques suivantes et "h = 360,0" (pour une feuille longue : "h = 360,0/450,0/550,0/650,0" pour le repère [h] le plus proche du bord arrière de la feuille), l'appareil ajuste la position de l'image de sorte à ce que la zone d'impression et la feuille soient parallèles.
<i> :
Saisissez la longueur mesurée du repère "i" sur la page de test.
<j> :
Saisissez la longueur mesurée du repère "j" sur la page de test.
Pour l'exemple présenté, saisissez 21,0 pour "i" et 20,5 pour "j".
La différence entre "i" et "j" (0,5 mm) est corrigée.
Appuyez sur <OK>.
Réimprimez une page de test et vérifiez la position de l'image. S'il faut faire d'autres ajustements, répétez les étapes précédentes.
Si vous corrigez la position en utilisant des images imprimées :
Vérifiez la position de l'image sur le papier imprimé.
Exemple : "h" = 360,0 mm, "i" = 19,0 mm et "j" = 18,0 mm
Mesurez la longueur suivante sur la feuille imprimée, puis saisissez la longueur mesurée.
En utilisant les trois valeurs numériques suivantes, l'appareil ajuste la position de l'image de sorte que la zone d'impression et la feuille de papier soient parallèles.
<h> :
Saisissez la longueur mesurée du côté gauche de la zone d'impression.
<i> :
Saisissez la longueur mesurée entre le bord avant du côté gauche de la zone d'impression et le bord gauche du papier.
<j> :
Saisissez la longueur mesurée entre le bord arrière du côté gauche de la zone d'impression et le bord gauche du papier.
Pour l'exemple présenté, saisissez 360,0 pour <h>, 19,0 pour <i> et 18,0 pour <j>.
La différence entre "i" et "j" (1,0 mm) est corrigée.
Appuyez sur <OK>.
Réimprimez une page de test et vérifiez la position de l'image. S'il faut faire d'autres ajustements, répétez les étapes précédentes.
4
Appuyez sur <OK>  <OK>.
Pour restaurer la valeur accumulée, appuyez sur <Rétablir les réglages initiaux>.
8679-0RE
