Correction de la déformation (parallélogrammatique)
Cette option vous permet de corriger la forme de l'image en égalisant les longueurs du repère "a" au bord avant du papier et du repère "g" au bord avant du papier lorsque l'image est imprimée comme un parallélogramme.
|
Vous pouvez également effectuer l'ajustement en utilisant la feuille guide. Ajustement de la position de l'image à l'aide de la feuille guide |
1
Appuyez sur <Modifier> pour <Régler la position d'image>.
2
Appuyez sur <Ne pas utilis. le scanner>.
3
Appuyez sur <Régler les détails>
<Corr. distors. (Parallélog.)>.
<Corr. distors. (Parallélog.)>.Si vous voulez saisir les valeurs de la page de test que vous avez mesurées manuellement :
Appuyez sur <Imprimer page de test>.Saisissez le nombre de pages de test à faire, puis appuyez sur <Suivant>. |
Si la position de l'image varie grandement, l'exactitude de la correction peut être améliorée en imprimant plusieurs pages de test et en utilisant la moyenne des longueurs mesurées. |
Sélectionnez une source de papier qui contient du papier d'un format personnalisé, puis appuyez sur <Démarrer l'impression>.La page de test s'imprime.

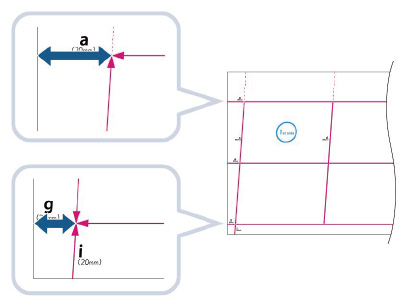

Mesurez la longueur au niveau des repères "g" et "a" sur la page de test.Le repère "g" est imprimé sur le côté gauche du bord avant et le repère "a" est imprimé sur le côté droit du bord avant dans le sens d'alimentation.
Format standard | Feuille longue |
 |  |
Exemple : "g" = 20,5 mm, et "a" = 21,0 mm
Mesurez correctement la longueur au niveau des repères "g" et "a" comme indiqué ci-dessous.
Format standard | Feuille longue |
 |  |
Retournez à l'écran <Corriger la distorsion (Parallélogramme)>, et saisissez la longueur mesurée des repères <g> et <a> pour le recto et le verso.En utilisant les deux valeurs numériques suivantes et "c = 250,0", l'appareil ajuste la longueur pour corriger la déformation sur la zone d'impression.
<g> : | Saisissez la longueur mesurée du repère "g" sur la page de test. |
<a> : | Saisissez la longueur mesurée du repère "a" sur la page de test. |
Pour l'exemple présenté, saisissez 20,5 pour <g> et 21,0 pour <a>.
La différence entre "g" et "a" (0,5 mm) est corrigée.
Appuyez sur <OK>.Réimprimez une page de test et vérifiez la position de l'image. S'il faut faire d'autres ajustements, répétez les étapes précédentes.
Si vous corrigez la position en utilisant des images imprimées :
Vérifiez la position de l'image sur le papier imprimé.
Exemple : "c" = 250,0 mm, "g" = 20,5 mm et "a" = 21,0 mm
Mesurez la longueur suivante sur la feuille imprimée, puis saisissez la longueur mesurée.En utilisant les trois valeurs numériques suivantes, l'appareil ajuste la longueur pour corriger la déformation sur la zone d'impression.
<c> : | Saisissez la longueur mesurée entre le bord avant du côté gauche de la zone d'impression et le bord avant du côté droit de la zone d'impression. |
<g> : | Saisissez la longueur mesurée entre le bord avant du côté gauche de la zone d'impression et le bord avant du papier imprimé. |
<a> : | Saisissez la longueur mesurée entre le bord avant du côté droit de la zone d'impression et le bord avant du papier imprimé. |
Pour l'exemple présenté, saisissez 250,0 pour <c>, 20,5 pour <g> et 21,0 pour <a>.
La différence entre "g" et "a" (0,5 mm) est corrigée.
Appuyez sur <OK>.Réimprimez une page de test et vérifiez la position de l'image. S'il faut faire d'autres ajustements, répétez les étapes précédentes.
4
Appuyez sur <OK> <OK>.
<OK>. |
Pour restaurer la valeur accumulée, appuyez sur <Rétablir les réglages initiaux>. |
