Utilizzando il Stack Bypass Alignment Tray-D è possibile ridurre l'inclinazione della carta (ad esempio, la carta viene alimentata in diagonale) che viene alimentata dal vassoio multiuso e impedire il disallineamento dell'immagine.
Se il POD Deck Lite-C è collegato, fare attenzione a non schiacciare le mani nello spazio tra il Stack Bypass Alignment Tray-D e il POD Deck Lite-C quando si rimuovono gli inceppamenti della carta.
Non è possibile estrarre il vassoio ausiliario del vassoio multiuso quando è collegato il Stack Bypass Alignment Tray-D.
Per informazioni sulla grammatura e sul formato della carta da utilizzare con il Stack Bypass Alignment Tray-D, vedere le voci relative al vassoio multiuso in "Carta disponibile"

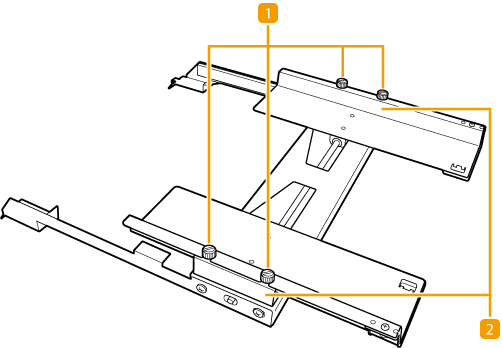

Viti di fissaggio
Stringere o allentare le viti per regolare le guide di allineamento della carta.
Guide di allineamento carta
Stabilizzare la posizione della carta caricata.
Caricamento della carta con Stack Bypass Alignment Tray-D
Fissando la posizione delle guide di allineamento carta del Stack Bypass Alignment Tray-D in base al formato della carta, è possibile ridurre l'inclinazione della carta alimentata dal vassoio multiuso e ridurre, quindi, il disallineamento dell'immagine.
1
Estendere le guide della carta del vassoio multiuso verso l'esterno.
Verificare che la distanza tra le guide della carta sia leggermente superiore rispetto alla larghezza della carta.
2
Allentare le quattro viti di fissaggio delle guide di allineamento carta.
3
Estendere le guide di allineamento della carta verso l'esterno.
Verificare che la distanza tra le guide di allineamento sia leggermente superiore rispetto alla larghezza della carta.
4
Preparare la carta.
Smazzare la risma e batterla su una superficie piana per allinearne i bordi.
Smazzare bene tutti e quattro i lati della risma di carta.
Assicurarsi che i fogli siano ben separati.
In particolare, separare ciascun foglio completamente quando si utilizzano i lucidi.
5
Inserire a fondo la carta nel vassoio multiuso.
Caricare la carta con il lato stampa rivolto verso l’alto.
La schermata in cui specificare il formato e il tipo di carta appare una volta inserita completamente la carta.
Non superare la linea di limite carta quando si caricano i fogli
Accertarsi che la risma di carta non superi l'indicazione di carico limite (). Se si carica una quantità eccessiva di carta si potrebbero provocare inceppamenti.
6
Regolare la distanza tra le guide della carta del vassoio multiuso rispetto al formato della carta.
7
Regolare le guide di allineamento in base al formato della carta.
Non lasciare spazi tra la risma di carta e le guide.
8
Ripetere i passaggi 6 e 7 una o due volte, quindi allineare le guide della carta del vassoio multiuso e la guida di allineamento in base al formato della carta.
Per evitare che le immagini copiate risultino inclinate o disallineate, accertarsi che i bordi della risma di carta siano perfettamente allineati nei passaggi 6 e 7.
Se la guida di allineamento carta viene regolata più stretta rispetto al formato carta, l'alimentazione della carta potrebbe non essere eseguita correttamente.
9
Stringere le quattro viti di fissaggio delle guide di allineamento per stabilizzarle.
Stringere le quattro viti di fissaggio nella parte anteriore e posteriore.
10
Controllare il formato e il tipo di carta e premere <OK>.
