Regolazione dell'allineamento del bordo sinistro dell'immagine
Nella direzione di caricamento, se la posizione dell'immagine sulla carta in uscita è spostata verso sinistra o verso destra rispetto alla posizione corretta, è possibile procedere alla correzione regolando il margine sul bordo sinistro del foglio.
|
È possibile procedere alla regolazione anche usando il foglio guida. Regolazione della posizione dell'immagine con il foglio guida |
1
Premere <Cambia> per <Regolaz. posizione immagine>.
2
Premere <Non utilizzare scanner>.
Se si inserisce la differenza rispetto alla lunghezza misurata della pagina di prova:
Premere <Stampa pagina di test>.Inserire il numero delle pagine di prova da stampare e premere <Avanti>. |
Se la posizione dell'immagine cambia molto, è possibile aumentare la precisione della correzione stampando più pagine di prova e calcolando una media della lunghezza misurata. |
Selezionare un'origine carta contenente un tipo di carta personalizzato e premere <Avvio stampa>.La pagina di prova viene stampata.

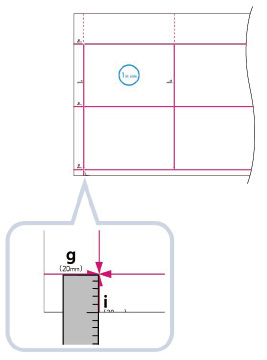

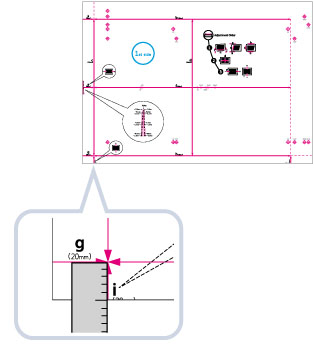

Tornare alla schermata <Regolaz. posizione immagine> e misurare la lunghezza di ‘i’ sia sul lato anteriore che su quello posteriore della pagina di prova stampata.Formato standard | Foglio lungo |
 |  |
Valore predefinito: ‘i’ = 20,0 mm
Inserire la differenza di lunghezza tra il valore misurato di ‘i’ e il valore predefinito (20 mm) sia per il lato anteriore che per quello posteriore.
Per esempio, se la lunghezza misurata di ‘i’ è pari a 21,5 mm, inserire -1,5 mm per <Allin. bordo sinistro (i)>.
Per esempio, se la lunghezza misurata di ‘i’ è pari a 18,5 mm, inserire +1,5 mm per <Allin. bordo sinistro (i)>.
La differenza di 1,5 mm tra la lunghezza misurata e il valore predefinito viene corretta.
Premere <OK>.Se necessario, stampare nuovamente la pagina di prova e quindi verificare il livello di correzione.
Se la posizione viene corretta usando eventuali immagini stampate:
Verificare la posizione dell'immagine sulla carta stampata.
* Direzione di caricamento
Misurare la lunghezza di 'i', ovvero la distanza dal bordo sinistro dell'area stampata al bordo sinistro del foglio, e inserire la differenza rispetto al valore predefinito (20 mm).Per esempio, se la lunghezza misurata di ‘i’ è pari a 21,0 mm, inserire -1,0 mm per <Allin. bordo sinistro (i)>.
Per esempio, se la lunghezza misurata di ‘i’ è pari a 19,0 mm, inserire +1,0 mm per <Allin. bordo sinistro (i)>.
La differenza di 1,0 mm tra il valore misurato e quello predefinito viene corretta.
Premere <OK>.Se necessario, provare nuovamente a stampare e verificare il livello di correzione.
3
Premere <OK>.
 |
Quando si riapre la schermata dopo averla chiusa premendo <OK>, i valori sulla schermata ritornano a '0'. Il valore di regolazione rimane tuttavia effettivo in ciascun campo Totale. Se si ripete la procedura, controllare la lunghezza di 'i' sulla nuova pagina di prova e inserire il nuovo valore. |
| |||||||||
Per ripristinare il valore accumulato, premere <Ripristino impostaz. iniziali>. È inoltre possibile correggere la posizione dell'immagine usando il valore dei segni di registro mostrati di seguito. Controllare se la linea centrale del segno di registro e il bordo della pagina di prova sono allineati e regolare la posizione dell'immagine come indicato di seguito: Se la linea centrale del segno di registro è perfettamente sovrapposta al bordo della pagina di prova, non è necessario regolare la posizione dell'immagine. Se la linea centrale del segno di registro è al di fuori del bordo della pagina di prova (la linea centrale del segno di registro NON viene stampata), controllare accanto a quale numero di segno di registro si trova la linea della pagina di prova, poi inserire il valore positivo. Se la linea centrale del segno di registro è all'interno del bordo della pagina di prova, controllare accanto a quale numero di segno di registro si trova la linea della pagina di prova, poi inserire il valore negativo.
|
