Correzione della distorsione (parallelogramma)
Questa impostazione consente di correggere la forma dell'immagine rendendo identica la lunghezza da 'a' e 'g' al bordo anteriore, quando l'immagine viene stampata come un parallelogramma.
|
È possibile procedere alla regolazione anche usando il foglio guida. Regolazione della posizione dell'immagine con il foglio guida |
1
Premere <Cambia> per <Regolaz. posizione immagine>.
2
Premere <Non utilizzare scanner>.
3
Premere <Impostazione dettagli>
<Corr. distors. (Parallelogr.)>.
<Corr. distors. (Parallelogr.)>.Se si desidera inserire i valori della pagina di prova che sono stati misurati manualmente:
Premere <Stampa pagina di test>.Inserire il numero delle pagine di prova da effettuare e premere <Avanti>. |
Se la posizione dell'immagine cambia molto, è possibile aumentare la precisione della correzione stampando più pagine di prova e calcolando una media della lunghezza misurata. |
Selezionare un'origine carta contenente un formato carta personalizzato e premere <Avvio stampa>.La pagina di prova viene stampata.

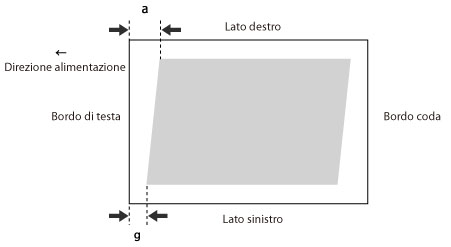

Misurare la lunghezza dei segni 'g' e 'a' sulla pagina di prova.Il segno 'g' viene stampato sul bordo anteriore sinistro e il segno 'a' viene stampato sul bordo anteriore destro nella direzione di caricamento.
Formato standard | Foglio lungo |
 |  |
Esempio: 'g' = 20,5 mm e 'a' = 21,0 mm
Misurare correttamente la lunghezza dei segni 'g' e 'a', come mostrato di seguito.
Formato standard | Foglio lungo |
 |  |
Tornare alla schermata <Correzione distorsione (Parallelogrammo)> e inserire la lunghezza misurata di <g> e <a> sia per il lato anteriore che per quello posteriore.Usando i due valori numerici seguenti e "c = 250,0", un dispositivo regola la lunghezza per correggere la distorsione sull'area di stampa.
<g>: | Inserire la lunghezza misurata del segno 'g' sulla pagina di prova. |
<a>: | Inserire la lunghezza misurata del segno 'a' sulla pagina di prova. |
In base all'esempio, inserire 20,5 per <g> e 21,0 per <a>.
La differenza tra 'g' e 'a' (0,5 mm) viene corretta.
Premere <OK>.Stampare di nuovo una pagina di prova e verificare la posizione dell'immagine. Per effettuare una regolazione ulteriore, ripetere la suddetta procedura.
Se la posizione viene corretta usando eventuali immagini stampate:
Verificare la posizione dell'immagine sulla carta stampata.
Esempio: 'c' = 250,0 mm, 'g' = 20,5 mm e 'a' = 21,0 mm
Misurare la lunghezza sulla carta in uscita e inserire il valore misurato.Usando i tre valori numerici seguenti, un dispositivo regola la lunghezza per correggere la distorsione sull'area di stampa.
<c>: | Inserire la lunghezza misurata dal bordo anteriore sinistro dell'area di stampa al bordo anteriore destro dell'area di stampa. |
<g>: | Inserire la lunghezza misurata dal margine superiore del lato sinistro dell'area di stampa al margine superiore della carta stampata. |
<a>: | Inserire la lunghezza misurata dal margine superiore del lato destro dell'area di stampa al margine superiore della carta stampata. |
In base all'esempio, inserire 250,0 per <c>, 20,5 per <g> e 21,0 per <a>.
La differenza tra 'g' e 'a' (0,5 mm) viene corretta.
Premere <OK>.Stampare di nuovo una pagina di prova e verificare la posizione dell'immagine. Per effettuare una regolazione ulteriore, ripetere la suddetta procedura.
4
Premere <OK> <OK>.
<OK>. |
Per ripristinare il valore accumulato, premere <Ripristino impostaz. iniziali>. |
