Justieren der Ausrichtung des Bildes an der linken Kante
Wenn die Bildposition auf dem Ausgabepapier in Zuführungsrichtung nach links oder rechts aus der korrekten Position verschoben ist, kann die fehlerhaft ausgerichtete Bildposition durch Justieren des Randes an der linken Kante des Papiers korrigiert werden.
|
Sie können die Justage auch mithilfe des Führungsblattes vornehmen. Justieren der Bildposition mithilfe des Führungsblattes |
1
Drücken Sie <Ändern> für <Bildposition justieren>.
2
Drücken Sie <Scanner nicht verwenden>.
Wenn Sie die Differenz zur gemessenen Länge der Testseite eingeben:
Drücken Sie <Ausgabe Testseite>.Geben Sie die Anzahl der zu erstellenden Testseiten ein, und drücken Sie <Weiter>. |
Wenn die Bildposition stark variiert, kann die Genauigkeit der Korrektur durch den Ausdruck mehrerer Testseiten und die Verwendung eines Mittelwertes der gemessenen Länge verbessert werden. |
Wählen Sie eine Papierquelle aus, in die ein benutzerdefinierter Papiertyp eingelegt ist, und drücken Sie <Druckstart>.Die Testseite wird ausgedruckt.

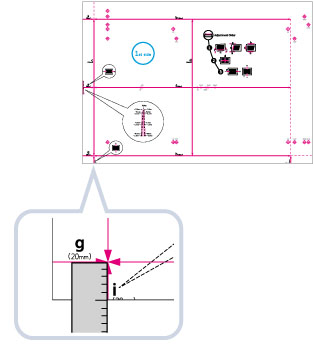

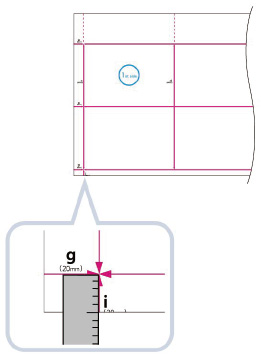

Kehren Sie zum Bildschirm <Bildposition justieren> zurück, und messen Sie die Länge von „i“ auf der Vorderseite und Rückseite der ausgedruckten Testseite.Standardformat | Langes Blatt |
 |  |
Standardwert: „i“ = 20,0 mm
Geben Sie die Längendifferenz zwischen dem Messwert von „i“ und dem Standardwert (20 mm) für die Vorderseite und Rückseite ein.
Wenn beispielsweise die gemessene Länge von „i“ 21,5 mm beträgt, geben Sie - 1,5 mm für <Ausrich.li. Kante (i)> ein.
Wenn beispielsweise die gemessene Länge von „i“ 18,5 mm beträgt, geben Sie + 1,5 mm für <Ausrich.li. Kante (i)> ein.
Die Differenz von 1,5 mm zwischen der gemessenen Länge und dem Standardwert wird korrigiert.
Drücken Sie <OK>.Falls erforderlich, drucken Sie die Testseite erneut aus, um das Ausmaß der Korrektur zu überprüfen.
Wenn Sie die Position anhand von gedruckten Bildern korrigieren:
Überprüfen Sie die Bildposition auf dem Ausgabepapier.
* Zuführungsrichtung
Messen Sie die Länge von „i“, d.h. den Abstand von der linken Kante des Druckbereichs bis zur linken Kante des Papiers, und geben Sie die Differenz zum Standardwert (20 mm) ein.Wenn beispielsweise die gemessene Länge von „i“ 21,0 mm beträgt, geben Sie - 1,0 mm für <Ausrich.li. Kante (i)> ein.
Wenn beispielsweise die gemessene Länge von „i“ 19,0 mm beträgt, geben Sie + 1,0 mm für <Ausrich.li. Kante (i)> ein.
Die Differenz von 1,0 mm zwischen dem gemessenen Wert und dem Standardwert wird korrigiert.
Drücken Sie <OK>.Versuchen Sie bei Bedarf, das Papier erneut zu drucken, und überprüfen Sie dann den Korrekturbetrag.
3
Drücken Sie <OK>.
 |
Wenn Sie den Bildschirm erneut aufrufen, nachdem Sie ihn durch Drücken von <OK> geschlossen haben, werden die Werte auf dem Bildschirm auf „0“ zurückgesetzt. Der korrigierte Wert ist jedoch in jedem Gesamtfeld weiterhin wirksam. Wenn Sie den Schritt wiederholen, überprüfen Sie die Länge von „i“ auf der neuen Testseite, und geben Sie den neuen Wert ein. |
| |||||||||
Um den akkumulierten Wert wiederherzustellen, drücken Sie <Init. Einstell. wiederherst.>. Sie können die Bildposition auch korrigieren, indem Sie den Wert der unten abgebildeten Registriermarkierungen verwenden. Überprüfen Sie, ob die Mittellinie der Registriermarkierung und die Kante der Testseite ausgerichtet sind, und stellen Sie die Bildposition wie folgt ein: Wenn die Mittellinie der Registriermarkierung die Kante der Testseite genau überlappt, ist es nicht notwendig, die Bildposition zu justieren. Wenn sich die Mittellinie der Registriermarkierung außerhalb der Kante der Testseite befindet (die Mittellinie der Registriermarkierung wird NICHT gedruckt), überprüfen Sie, um festzustellen, welche Registriermarkierungsnummer sich am nächsten zur Linie der Testseite befindet, und geben Sie den positiven Wert ein. Wenn sich die Mittellinie der Registriermarkierung innerhalb der Kante der Testseite befindet, überprüfen Sie, um festzustellen, welche Registriermarkierungsnummer sich am nächsten zur Linie der Testseite befindet, und geben Sie den negativen Wert ein.
|
