Ovládací panel

Tato část popisuje názvy a použití tlačítek na ovládacím panelu.

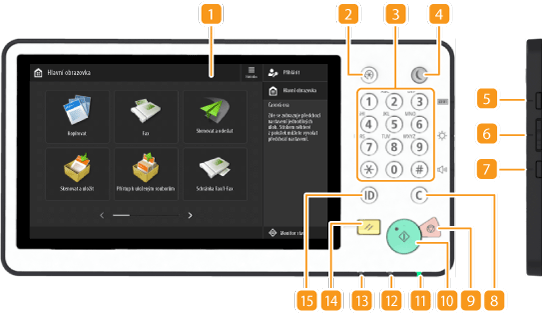

Plochý ovládací panel

Displej dotekového panelu

Kromě obrazovek nastavení pro jednotlivé funkce se na tomto displeji zobrazuje také chybový stav. Použití displeje dotekového panelu

Tlačítko [Nastavení/Uložení]

Stiskněte, chcete-li začít provádět různá nastavení zařízení, jako např. <Možnosti> nebo <Nastavit místo určení>. Nastavení/Uložení

Číselná tlačítka ([0] – [9])

Stiskněte při zadávání číselných hodnot. Zadávání znaků

Tlačítko [Úspora energie]

Stisknutím přepnete stroj do režimu spánku. Je-li stroj v režimu spánku, tlačítko se rozsvítí. Přechod do režimu spánku

Tlačítko [Informace o počitadlu/zařízení]

Toto tlačítko stiskněte, chcete-li na displeji dotekového panelu zobrazit celkový počet stran použitých pro operace, jako je kopírování nebo tisk. Můžete také zkontrolovat sériové číslo a IP adresu stroje a informace doplňkových zařízení. Dále můžete zkontrolovat informace o verzi bezpečnostního čipu pro šifrování dat na pevném disku.
Kontrola počtu stran pro Kopírování, tisk, faxování, skenování

Klávesa nastavení jasu

Kolečko použijte pro nastavení jasu displeje dotekového panelu. Stisknutím strany + tlačítka zvýšíte jas, stisknutím strany - jas snížíte.

Tlačítko nastavení hlasitosti

Stisknutím tohoto tlačítka můžete zobrazit obrazovku pro nastavení hlasitosti zvuku pro faxovou komunikaci nebo pro nastavení zvukového signálu, který se ozve, když dojde k chybě. Nastavení zvukových signálů

Tlačítko [Vynulovat]

Stisknutím tohoto tlačítka vynulujete zadané hodnoty nebo znaky.

Tlačítko [Stop]

Zastaví odesílání úlohy nebo tiskové úlohy. Zrušení úloh odesílání/tiskových úloh

Tlačítko [Start]

Stiskněte toto tlačítko, chcete-li spustit kopírování nebo skenování dokumentů.

Indikátor Hlavní napájení

Svítí, když je stroj zapnutý. Zapnutí stroje

Indikátor Chyba

Bliká nebo svítí, pokud se vyskytne chyba, např. dojde-li k zachycení papíru.

DŮLEŽITÉ:

Jestliže bliká indikátor Chyba, postupujte podle pokynů zobrazených na displeji dotekového panelu.
Odstraňování zachyceného papíru
Odstraňování zachycených svorek (volitelné)

Jestliže Chyba indikátor svítí stálým červeným světlem, kontaktujte místního autorizovaného zástupce Canon.

Indikátor Zpracování/data

Bliká během probíhající operace, např. při odesílání nebo tisku. Rozsvítí se zeleným světlem, když nějaké dokumenty čekají na zpracování.

Tlačítko [Resetovat]

Stisknutím zrušíte změny nastavení a obnovíte předchozí nastavení.

Tlačítko ID (Přihlásit/Odhlásit)

Když je třeba provádět autentizaci uživatele, stiskněte toto tlačítko, abyste se přihlásili do systému stroje. Po ukončení práce na stroji opětovným stisknutím tohoto tlačítka proveďte odhlášení ze systému stroje. Přihlášení do systému stroje

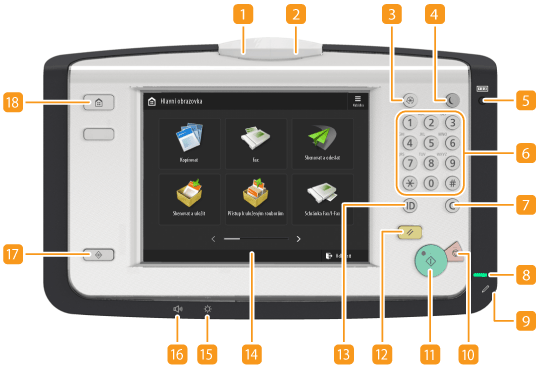

Vertikální ovládací panel

Můžete upravit polohu a úhel, v jakém je celý ovládací panel nastaven, abyste znaky na displeji dotekového panelu viděli zřetelně.

Indikátor Zpracování/data

Bliká během probíhající operace, např. při odesílání nebo tisku. Rozsvítí se zeleným světlem, když nějaké dokumenty čekají na zpracování.

Indikátor Chyba

Bliká nebo svítí, pokud se vyskytne chyba, např. dojde-li k zachycení papíru.

DŮLEŽITÉ:

Jestliže bliká indikátor Chyba, postupujte podle pokynů zobrazených na displeji dotekového panelu.
Odstraňování zachyceného papíru
Odstraňování zachycených svorek (volitelné)

Jestliže Chyba indikátor svítí stálým červeným světlem, kontaktujte místního autorizovaného zástupce Canon.

Tlačítko [Nastavení/Uložení]

Stiskněte, chcete-li začít provádět různá nastavení zařízení, jako např. <Možnosti> nebo <Nastavit místo určení>. Nastavení/Uložení

Tlačítko [Úspora energie]

Stisknutím přepnete stroj do režimu spánku. Je-li stroj v režimu spánku, tlačítko se rozsvítí. Přechod do režimu spánku

Tlačítko [Informace o počitadlu/zařízení]

Číselná tlačítka ([0] – [9])

Stiskněte při zadávání číselných hodnot. Zadávání znaků

Tlačítko [Vynulovat]

Stisknutím tohoto tlačítka vynulujete zadané hodnoty nebo znaky.

Indikátor Hlavní napájení

Svítí, když je stroj zapnutý. Zapnutí stroje

Editovací pero

Editovací pero slouží k ovládání stroje z displeje dotekového panelu, např. k zadávání znaků. V případě ztráty editovacího pera kontaktujte místního autorizovaného zástupce Canon. Namísto editovacího pera nepoužívejte předměty s ostrým hrotem, např. tužky nebo kuličková pera.

Tlačítko [Stop]

Stisknutím zrušíte kopírování, skenování nebo jiné operace.

Tlačítko [Start]

Stiskněte toto tlačítko, chcete-li spustit kopírování nebo skenování dokumentů.

Tlačítko [Resetovat]

Stisknutím zrušíte změny nastavení a obnovíte předchozí nastavení.

Tlačítko ID (Přihlásit/Odhlásit)

Displej dotekového panelu

Kromě obrazovek nastavení pro jednotlivé funkce se na tomto displeji zobrazuje také chybový stav. Použití displeje dotekového panelu

Kolečko nastavení jasu

Kolečko použijte pro nastavení jasu displeje dotekového panelu. Jas zvýšíte otočením voličem po směru hodinových ručiček a snížíte otočením proti směru hodinových ručiček.

Tlačítko nastavení hlasitosti

Tlačítko [Monitor stavu]

Stiskněte, chcete-li zkontrolovat stav tisku nebo faxování nebo zobrazit historii používání stroje. Můžete také ověřit stav stroje, např. zbývající množství papíru a toneru nebo výskyt chyb. Použití displeje dotekového panelu

Tlačítko [Hlavní obrazovka]

Stiskněte toto tlačítko, chcete-li zobrazit obrazovku <Hlavní obrazovka>, na níž se nacházejí tlačítka pro základní funkce. Použití displeje dotekového panelu

Nastavení polohy a úhlu displeje dotekového panelu

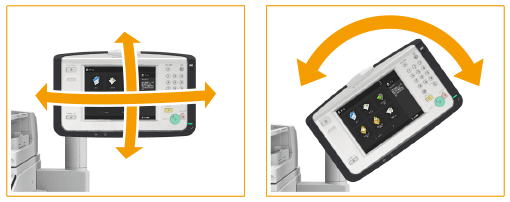

Jestliže znaky na displeji dotekového panelu nevidíte zřetelně, můžete upravit polohu a úhel ovládacího panelu. Při nastavování přidržujte ovládací panel oběma rukama a podle níže uvedeného obrázku pomalu nastavte jeho polohu a úhel.

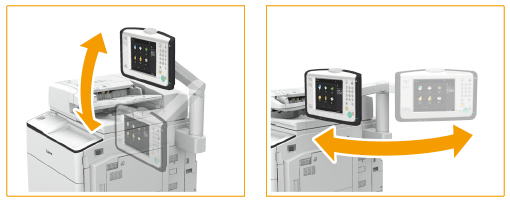

Můžete nastavit také úhel jeho ramene, jak vidíte na obrázku níže. Pokud v jakémkoli směru přetočíte displej přes jeho otočný limit, může se stát, že zlomíte kloub, který ovládací panel drží.

Můžete nastavit úhel ovládacího panelu, jak vidíte na obrázku níže. Pokud v jakémkoli směru přetočíte displej přes jeho otočný limit, může se stát, že zlomíte kloub, který ovládací panel drží.
