Zachycení papíru v Staple Finisher-W PRO/Booklet Finisher-W PRO
|
|
Co zkontrolovat před zahájenímZavřete otevřené kryty.
|
Pod horním krytem

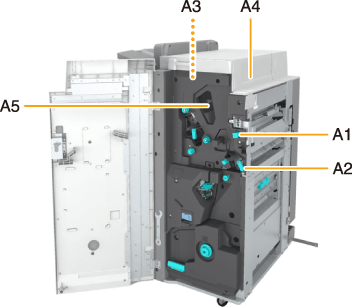

Místa zachycení papíru jsou označena čísly, např. A1 či A2, jak je uvedeno na ilustraci níže.
|
DŮLEŽITÉ
|
|
Je-li k finišeru připojena Document Insertion Unit-N, při odstraňování papíru zachyceného ve finišeru může zčásti překážet. Jednotku vkládání dokumentů nejprve nadzdvihněte a teprve poté začněte odstraňovat papír zachycený ve finišeru.
|
1
Otevřete přední kryt finišeru.
2
Je-li připojena jednotka Puncher Unit-BT nebo Puncher Unit-BU, stiskněte tlačítko (A1) až na doraz.
3
Odklopte vodítko (A2).
4
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
5
Přiklopte vodítko (A2).
6
Je-li k finišeru připojena Document Insertion Unit-N, otevřete ji.
7
Zkontrolujte, zda se papír nezachytil v horním krytu (A3).
|
Otevřete horní kryt (A3).
|
|
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
|
8
Odklopte vodítko (A4).
9
Zkontrolujte, zda nedošlo k zachycení papíru.
|
|
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
|
|
|
Přiklopte vodítko (A4).
|
10
Zavřete horní kryt (A3).
Po zavření horního krytu finišeru zajistěte jeho řádné zavření tlakem na místo označené štítky.
11

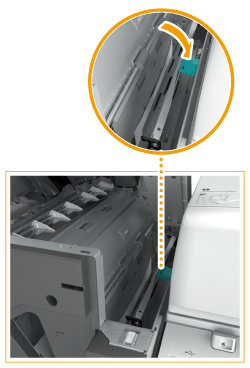

Pokud se papír zachytil ve vodítku A5 (umístěném v prázdném prostoru), opatrně jej vytáhněte ve směru šipky.
12
Zavřete přední kryt finišeru.
Podle pokynů na obrazovce pokračujte v přerušené operaci nebo v odstraňování zachyceného papíru.
Pod předním krytem

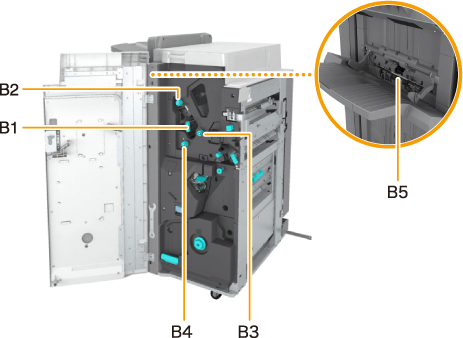

Místa zachycení papíru jsou označena čísly, např. B1 či B2, jak je uvedeno na ilustraci níže.
1
Otevřete přední kryt finišeru.
2
Odklopte vodítko (B1).
3
Otočte kolečko (B2) a zkontrolujte, zda se papír zachytil.
|
|
Otočte kolečko (B2).
|
|
|
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
|
4
Přiklopte vodítko (B1).
5
Otočte kolečka (B3, B4) a zkontrolujte, zda se papír zachytil.
|
|
Otočte kolečko (B3) ve směru šipky.
Pokud se papír zachytil, posune se k výstupnímu otvoru.
|
|
|
Otočte kolečko (B4) ve směru šipky.
Pokud se papír zachytil, posune se k výstupnímu otvoru.
|
6
Zdvihněte vodítko B5 (umístěné u vyústění spodního otvoru na papír) a opatrně jej vytáhněte ve směru šipky.
Došlo-li k zachycení dlouhého papíru.

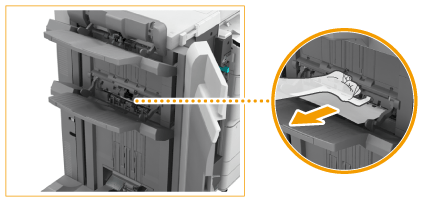

Došlo-li k zachycení dlouhého papíru ve výstupní oblasti horní přihrádky (přihrádka A), opatrně vytáhněte zachycený papír podél přihrádky.
Po odstranění zachyceného dlouhého papíru se může zobrazit obrazovka s výzvou k otevření předního krytu finišeru nebo jednotky skládání papíru. Tato obrazovka zmizí, když otevřete a zavřete příslušný přední kryt.
7
Zavřete přední kryt finišeru.
Podle pokynů na obrazovce pokračujte v přerušené operaci nebo v odstraňování zachyceného papíru.
Jednotka sedlové sešívačky doplňku Booklet Finisher-W PRO

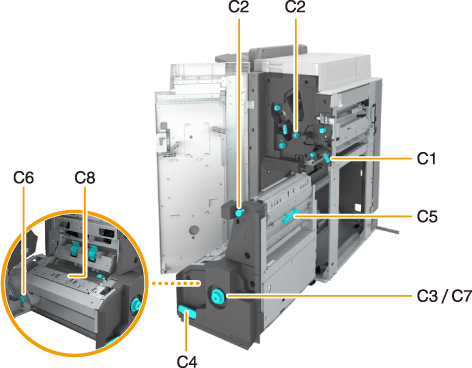

Místa zachycení papíru jsou označena čísly, např. C1 či C2, jak je uvedeno na ilustraci níže.
1
Otevřete přední kryt finišeru.
2
Odklopte vodítko (C1).
3
Otočte kolečko a zkontrolujte, zda se papír zachytil.
|
|
Otočte horní kolečko (C2) ve směru šipky.
Pokud se papír zachytil, posune se do vodítka (C1).
|
|
|
Otočte spodní kolečko (C2) ve směru šipky.
Pokud se papír zachytil, posune se do vodítka (C1).
|
4
Odstraňte zachycený papír z vodítka C1 tak, že jej opatrně vytáhnete ve směru šipky.
5
Přiklopte vodítko (C1).
6
Tiskněte kolečko (C3) a otáčejte jím ve směru šipky, dokud nezhasne kontrolka (
).
).Tento postup není nutný, je-li kontrolka zhasnutá.
Otočením kolečka (C3) posunete zachycený papír do výstupního vodítka přihrádky na brožury.
Je-li připojena Booklet Trimmer-F, otočení tlačítka posune zachycený papír k podávacímu pásu Booklet Trimmer-F.
7
Je-li zachycený papír na přenašeči přihrádky na brožury, odstraňte jej.
8
Vytáhněte jednotku sedlové sešívačky (C4).
9
Zkontrolujte, zda se papír nezachytil v jednotce sedlové sešívačky.
|
|
Otevřete pravý kryt jednotky sedlové sešívačky (C5).
|
|
|
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
|
|
Zavřete pravý kryt jednotky sešívačky (C5).
|
10
Zkontrolujte, zda je lisovací jednotka řádně na svém místě.

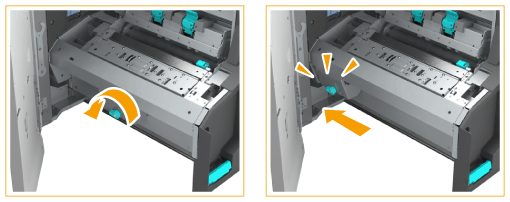

Jestliže lisovací jednotka není řádně na svém místě, otočením kolečka (C6) ji vsuňte na místo.
Lisovací jednotka slouží k důkladnému přehnutí ve středu papíru při tvorbě brožury. Není-li lisovací jednotka ve správné pozici, nelze papír, který má být sedlově sešit, dopravit do přihrádky na brožury.
11
Zkontrolujte, zda se papír nezachytil v oblasti výstupu jednotky sedlové sešívačky.
|
|
Tiskněte kolečko (C7) a otáčejte jím ve směru šipky, dokud nezhasne kontrolka (
 ).
|
|
|
Pokud se papír zachytil v oblasti výstupu jednotky sedlové sešívačky, opatrně jej vytáhněte ve směru šipky.
|
12
Otevřete vodítko (C8) a zkontrolujte, zda se papír nezachytil.
Pokud se papír zachytil, otevřete vodítko C8 a opatrně papír vytáhněte ve směru šipky.
13
Přiklopte vodítko (C8).
14
Zasuňte jednotku sedlové sešívačky a zavřete přední kryt finišeru.
Podle pokynů na obrazovce pokračujte v přerušené operaci nebo v odstraňování zachyceného papíru.
