Papirstop i Staple Finisher-W PRO/Booklet Finisher-W PRO

Inde i topdækslet
Inde i frontdækslet
Ryghæftningsenhed på Booklet Finisher-W PRO
Bekræft inden udførelse
Luk dæksler, som er åbne.

Inde i topdækslet

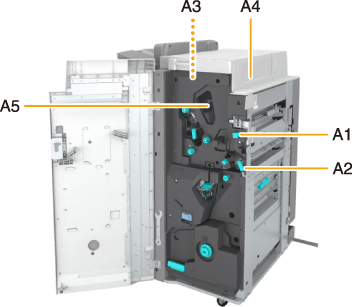

Placeringen af papirstop indikeres af tal, som f.eks. A1 eller A2, der er vist i illustrationen herunder.
VIGTIGT!
Hvis Document Insertion Unit-N er monteret tæt på finisheren, kan dele af dokumentisætningsenheden genere finisheren ved rydning af papirstop. Løft dokumentisætningsenheden op, inden du fjerner fastklemt papir fra finisheren.
1
Åbn finisherens frontdæksel.
2
Hvis Puncher Unit-BT eller Puncher Unit-BU er monteret, skal du trykke knappen (A1) så langt, den kan komme.
3
Åbn styret (A2).
4
Hvis papir sidder fastklemt, skal du trække forsigtigt i det i pilens retning.
5
Luk styret (A2).
6
Hvis Document Insertion Unit-N er monteret tæt på finisheren, skal du åbne dokumentisætningsenheden.

7
Kontrollér, om papiret sidder fastklemt i det øverste dæksel (A3).
Åbn det øverste dæksel (A3).
Hvis papir sidder fastklemt, skal du trække forsigtigt i det i pilens retning.
8
Åbn styret (A4).
9
Kontroller, om der sidder papir fast.
Hvis papir sidder fastklemt, skal du trække forsigtigt i det i pilens retning.
Luk styret (A4).
10
Luk det øverste dæksel (A3).
Når du har lukket finisherens øverste dæksel, skal du trykke ned på det sted, der er indikeret med labels for at sikre, at dækslet er lukket sikkert.
11

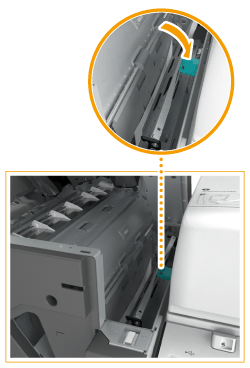

Hvis papir sidder fastklemt i A5-styret (findes i det hule område), skal du trække forsigtigt ud i pilens retning.
12
Luk finisherens frontlåge.
Fortsæt ved at følge instruktionerne på skærmbilledet, og genoptag den afbrudte betjening, eller fortsæt udbedringen af papirstop.

Inde i frontdækslet

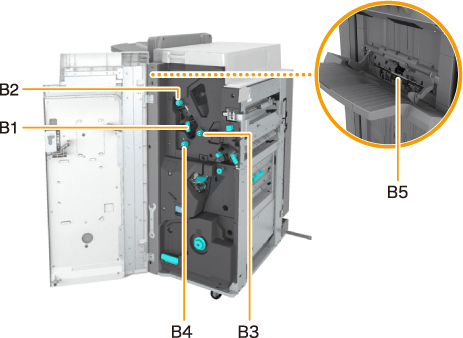

Placeringen af papirstop indikeres af tal, som f.eks. B1 eller B2, der er vist i illustrationen herunder.
1
Åbn finisherens frontdæksel.
2
Åbn papirstyret (B1).
3
Drej knappen (B2), og kontrollér, om der er fastklemt papir.
Drej knappen (B2).
Hvis papir sidder fastklemt, skal du trække forsigtigt i det i pilens retning.
4
Luk papirstyret (B1).
5
Drej knappen (B3, B4), og kontrollér, om der er fastklemt papir.
Drej knappen (B3) i pilens retning.
Hvis der er fastklemt papir, fremføres det til udgangsåbningen.
Drej knappen (B4) i pilens retning.
Hvis der er fastklemt papir, fremføres det til udgangsåbningen.
6
Løft B5-styret op (er placeret i åbningen på den nederste papirudgang), og træk forsigtigt det fastklemte papir ud i pilens retning.

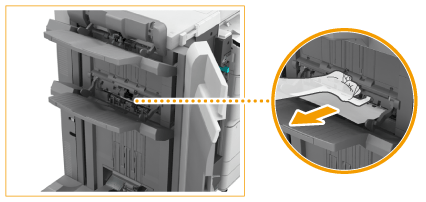

Når langt papir er fastklemt
Når langt papir er fastkørt i den øverste bakkes afleveringsområde (bakke A), skal det fastkørte papir trækkes forsigtigt ud langs bakken.
Når det fastkørte lange papir er fjernet, vises der muligvis et skærmbillede, hvor du bliver bedt om at åbne finisherens eller papirfoldeenhedens forreste dæksel. Du kan fjerne denne skærm ved at åbne og lukke det pågældende dæksel foran.
7
Luk finisherens frontlåge.
Fortsæt ved at følge instruktionerne på skærmbilledet, og genoptag den afbrudte betjening, eller fortsæt udbedringen af papirstop.

Ryghæftningsenhed på Booklet Finisher-W PRO

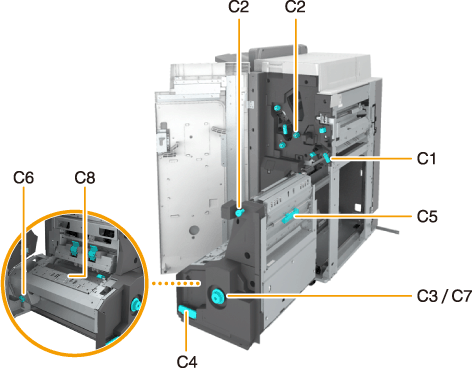

Placeringen af papirstop indikeres af tal, som f.eks. C1 eller C2, der er vist i illustrationen herunder.
1
Åbn finisherens frontdæksel.
2
Åbn papirstyret (C1).
3
Drej knappen, og kontrollér, om der er fastklemt papir.
Drej den øverste knap (C2) i pilens retning.
Hvis der er fastklemt papir, fremføres det til styret (C1).
Drej den nederste knap (C2) i pilens retning.
Hvis der er fastklemt papir, fremføres det til styret (C1).
4
Fjern det fastklemte papir fra C1-styret ved forsigtigt at trække i retningen af pilen.
5
Luk papirstyret (C1).
6
Mens du trykker på knappen (C3), skal du dreje den i pilens retning, indtil lampen () slukkes.
Denne fremgangsmåde er ikke nødvendig, hvis lampen er slukket.
Når du drejer knappen (C3), føres fastklemt papir frem til hæftebakkens leveringsstyr.
Hvis Booklet Trimmer-F er monteret, føres det fastklemte papir frem til fremføringsbæltet i Booklet Trimmer-F, når du drejer på knappen.
7
Hvis der er fastklemt papir i fremføringsanordningen til hæftebakken, skal du fjerne det.
8
Træk ryghæfteren (C4) ud.
9
Kontrollér, om papiret sidder fastklemt inden i ryghæfteren.
Åbn ryghæfterens højre dæksel (C5).
Hvis papir sidder fastklemt, skal du trække forsigtigt i det i pilens retning.
Luk ryghæfterens højre dæksel (C5).
10

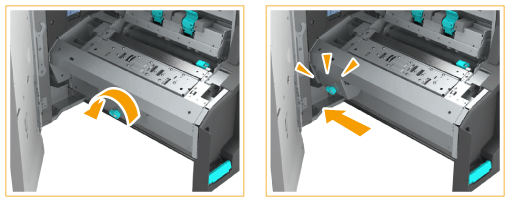

Tjek, at presseenheden er sat helt på plads.
Hvis presseenheden ikke er helt på plads, skal du dreje knappen (C6) for at flytte den helt ind.
Presseenhedens opgave er at sikre en ren foldning i midten af papiret for at skabe et hæfte. Hvis presseenheden ikke har den korrekte placering, kan det papir, der skal ryghæftes, ikke fremføres til hæftebakken.
11
Kontrollér, om papiret sidder fastklemt i udgangsområdet på ryghæftningsenheden.
Mens du trykker på knappen (C7), skal du dreje den i pilens retning, indtil lampen () slukkes.
Hvis papir sidder fastklemt i udgangsområdet på ryghæftningsenheden, skal du trække det forsigtigt ud i pilens retning.
12
Åbn styret (C8), og kontrollér, om der er fastklemt papir.
Hvis papir sidder fastklemt, skal du åbne C8-styret og forsigtigt trække det ud i pilens retning.
13
Luk styret (C8).
14
Skub ryghæftningsenheden ind, og luk finisherens frontdæksel.
Fortsæt ved at følge instruktionerne på skærmbilledet, og genoptag den afbrudte betjening, eller fortsæt udbedringen af papirstop.
