Vinoneliökorjaus
Tällä asetuksella voit korjata kuvan muotoa tasaamalla pituuden kohdasta 'a' ja 'g' paperin etureunaan kun kuva tulostuu kuin vinoneliö.
|
|
|
Voit tehdä säädön myös käyttämällä ohjearkkia. Kuvan paikan säätäminen ohjearkin avulla
|
1
Valitse <Muuta> kohdassa <Säädä kuvan paikka>.
2
Valitse <Älä käytä skanneria>.
3
Valitse <Aseta tiedot>
<Korjaa väärist. (suunnikas)>.
<Korjaa väärist. (suunnikas)>.Jos haluat syöttää testisivun arvot, jotka olet mitannut manuaalisesti:
Valitse <Testituloste>.
Syötä tehtävien testisivujen määrä ja valitse <Seuraava>.
|
|
|
Jos kuvan paikka vaihtelee suuresti, korjauksen tarkkuus paranee tulostamalla useita testisivuja ja käyttämällä mitatun pituuden keskiarvoa.
|
Valitse paperilähde, joka sisältää muokatun paperikoon, ja valitse <Aloita tulostus>.
Testisivu tulostuu.

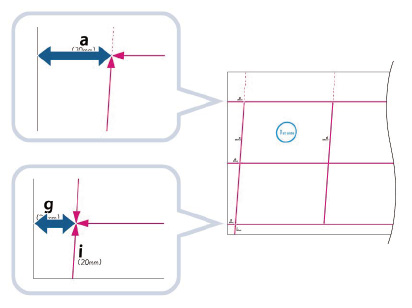

Mittaa 'g' ja 'a' -merkkien pituudet testisivulla.
Merkki 'g' tulostetaan vasempaan etureunaan ja merkki 'a' tulostetaan oikeaan etureunaan syöttösuunnassa.
|
Vakiokoko
|
Pitkä arkki
|
|
|
Esimerkki: 'g' = 20,5 mm ja 'a' = 21,0 mm

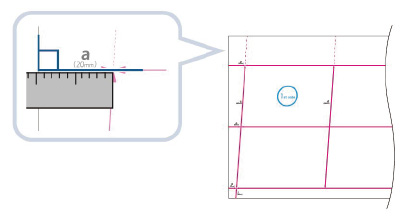

Mittaa 'g' ja 'a' -merkkien pituudet oikein, kuten alla.
|
Vakiokoko
|
Pitkä arkki
|
|
|
Palaa <Correct Distortion (Parallelogram)> -ikkunaan ja syötä mitattu pituus kohdista <g> ja <a> sekä etu- että taustapuolelta.
Laite korjaa tulostusalueen vääristymän säätämällä pituuden käyttämällä kahta seuraavaa numeroarvoa ja arvoa "c = 250.0".
|
<g>:
|
Syötä merkin 'g' mitattu pituus testisivulla.
|
|
<a>:
|
Syötä merkin 'a' mitattu pituus testisivulla.
|
Esimerkissä on syötettävä 20,5 kohtaan <g> ja 21,0 kohtaan <a>.
Ero 'g':n ja 'a':n välillä (0,5 mm) korjataan automaattisesti.
Valitse <OK>.
Tulosta uusi testisivu ja tarkista kuvan paikka tarvittaessa. Toista tarvittaessa ylläolevat vaiheet.
Jos korjaat paikkaa käyttämällä tulostettuja kuvia:

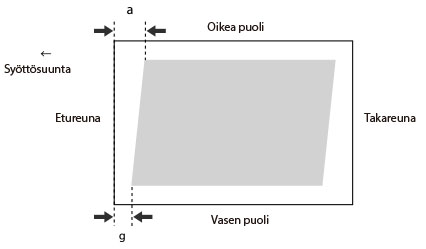

Tarkista kuvan paikka tulostetulla paperilla.
Esimerkki: 'c' = 250,0 mm, 'g' = 20,5 mm ja 'a' = 21,0 mm
Mittaa seuraava pituus luovutetulta paperilta ja syötä mitattu arvo.
Laite korjaa tulostusalueen vääristymän säätämällä pituuden käyttämällä kolmea seuraavaa numeroarvoa.
|
<c>:
|
Syötä mitattu etäisyys tulostusalueen vasemman puolen etureunasta tulostusalueen oikean puolen etureunaan.
|
|
<g>:
|
Syötä mitattu pituus tulostusalueen vasemmasta etureunasta tulostetun paperin etureunaan.
|
|
<a>:
|
Syötä mitattu pituus tulostusalueen oikean sivun etureunasta tulostetun paperin etureunaan.
|
Esimerkin mukaan, syötä 250,0 kohtaan <c>, 20,5 kohtaan <g> ja 21,0 kohtaan <a>.
Ero 'g':n ja 'a':n välillä (0,5 mm) korjataan automaattisesti.
Valitse <OK>.
Tulosta uusi testisivu ja tarkista kuvan paikka tarvittaessa. Toista tarvittaessa ylläolevat vaiheet.
4
Valitse <OK> <OK>.
<OK>.|
|
|
Palauta kokonaisarvo valitsemalla <Palauta alkuasetukset>.
|
