Kuvan paikan säätäminen
Voit säätää kuvan paikan nopeasti käyttämällä ohjearkkia. Lisäksi jos tulostettu kuva on väärässä kohdassa luovutetulla paperilla tulostuksen tai kopioinnin jälkeen, voit säätää kuvan paikan vahvistamalla testisivut ja määrittämällä asetusten arvot yksittäisille säätöasetuksille.
Voit säätää myös pitkän arkin kuvan kohdistuksen paikkaa.
Kuvan paikan säätäminen ohjearkin avulla
Säädä kuvan paikka käyttämällä ohjearkkia. Seuraavat säädöt voidaan tehdä käyttämällä ohjearkkia. Kuvan paikan säätäminen ohjearkin avulla
Kuvan kohdistuksen korjaus
Kuvan vääristymän korjaus (vinoneliö)
Kuvan vääristymän korjaus (trapetsoidi)
Zoomaussuhteen säätö
Vasemman reunan kohdistuksen säätö
Etureunan kohdistuksen säätö
Yksittäisen kuvan paikka-asetuksen säätäminen testisivun avulla
Kun tulostettu kuva on vinossa:
Suorita kuvan kohdistuskorjaus. Kuvan kohdistuksen korjaus
Kun tulostettu kuva on vääristynyt kuten vinoneliö:
Suorita kuvan vinoneliökorjaus. Vinoneliökorjaus
Kun tulostettu kuva on vääristynyt kuten trapetsi:
Suorita kuvan trapetsoidikorjaus. Trapetsoidikorjaus
Kun tulostettu kuva on suurentunut tai pienentynyt:
Säädä kuvan zoomaussuhdetta. Kuvan zoomaussuhteen säätö
Kun tulostettu kuva on kohdistunut väärin pystysuunnassa tai vaakasuunnassa:
Vasemman reunan tai etureunan kohdistuksen säätö. Kuvan vasemman reunan kohdistuksen säätö/Kuvan etureunan kohdistuksen säätö
|
|
Ennen kuin teet säätöjä, puhdista valotuslasi ja syöttölaitteen taustapuoli.
|
|
|
Et voi muuttaa sellaisen paperin kuvan kohdistusta, jota parhaillaan käytetään kopiointi/tulostustöihin.
Kuvan sijainnit etupuolella ja taustapuolella saattavat vastata toisiaan jos säädät kuvan sijaintia seuraavassa järjestyksessä.
Korjaa kuvan kohdistusvirhe -> tee vinoneliökorjaus -> tee trapetsoidikorjaus -> säädä zoomaussuhde -> säädä vasemman reunan kohdistus -> säädä etureunan kohdistus
Jos haluat säätää kuvan paikkaa pitkällä arkilla, tulosta pitkän arkin testisivu. Säädön voi tehdä tehokkaammin kuin tulostamalla testisivun toiminnolla <Testituloste> kohdassa <Säädä kuvan paikka>.
|
Testisivu
|
|
|
Testisivua, jolle tulostit vinoneliökorjauksen, voidaan käyttää myös trapetsoidikorjaukseen, zoomaussuhteen säätöön, vasemman reunan kohdistukseen ja etureunan kohdistukseen. Jos säädät kuvan paikkaa korjataksesi kuvan kohdistusvirheen -> korjaat vinoneliövirheen -> korjaat trapetsoidivirheen -> säädät zoomaussuhdetta -> säädät vasemman reunan kohdistusta -> säädät etureunan kohdistusta, sinun on tulostettava testisivu, kun teet alla esitetyn korjauksen.
Ennen kuin aloitat kuvan kohdistusvirheen korjauksen.
Ennen kuin aloitat kuvan kohdistusvirheen korjauksen
|
Vakiokokoinen testisivu

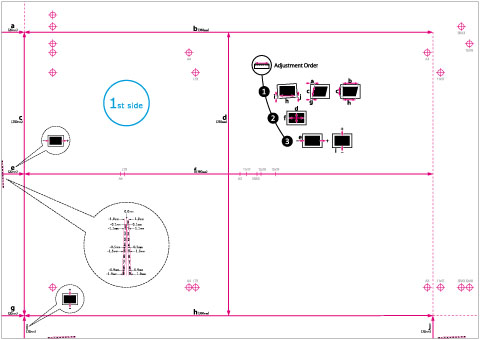

Alla kerrotaan testisivusta jota käytetään kuvan paikan säätämiseen. Seuraava näyttää testisivun, joka on tulostettu A3 paperille.
(Puoli, jolle on tulostettu "1st side", on etupuoli. Taustapuolelle ei ole tulostettu mitään.)
Pitkän arkin testisivu

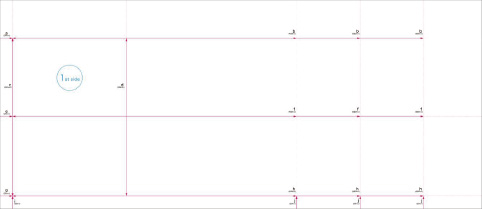

Alla kerrotaan pitkän arkin testisivusta jota käytetään kuvan paikan säätämiseen pitkillä arkeilla. Seuraavassa näkyy pitkän arkin testisivu, joka on tulostettu käyttäjän määrittämässä koossa (330,2 x 762 mm). (Puoli, jolle on tulostettu "1st side", on etupuoli. Taustapuolelle ei ole tulostettu mitään.)
|
|
|
Ennen kuin teet säätöjä, tulosta pitkän arkin testisivu* seuraavilla asetuksilla. Jos sivua ei tulosteta oikein, säädöt eivät ehkä ole tarkkoja.
Valitse kopiosuhteeksi 100 % (sama koko).
Käytä tulostukseen käytettävää paperia pitkän arkin testisivun tulostukseen.
* Pitkän arkin testisivu on saatavana verkon käyttöopassivustosta.
|
|
|
|
'b', 'f', 'h', ja 'j' voidaan tulostaa useita kertoja tulostuspaperin koosta riippuen. Säädä kohtaan, joka on lähimpänä paperin loppupäätä.
|

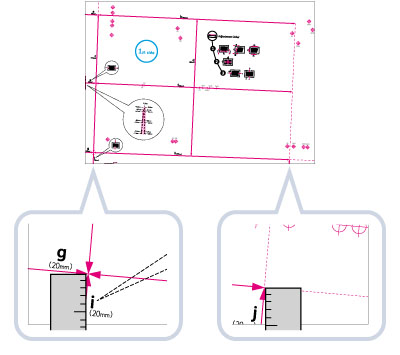

Merkit Kuvan kohdistuksen korjaukseen, Vinoneliökorjaukseen ja Trapetsoidikorjaukseen
Merkkejä 'i' ja 'j' käytetään Kuvan kohdistuksen korjaukseen, 'a' ja 'g' merkkejä käytetään Vinoneliökorjaukseen, ja 'b' ja 'h' merkkejä käytetään Trapetsoidikorjaukseen.

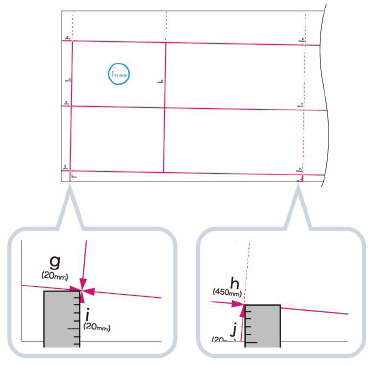

Jos tulostettu kuva on kohdistunut väärin, voit säätää kuvan paikkaa määrittämällä Kuvan kohdistuksen korjauksen. Korjataan sen jälkeen kun olet mitannut ja syöttänyt 'i' ja 'j' merkkien pituudet (pitkälle arkille: 'i'-merkin sekä 'j'- ja 'h'-merkkien pituudet, jotka ovat lähimpänä paperin loppupäätä).
|
Vakiokoko
|
Pitkä arkki
|
|
|

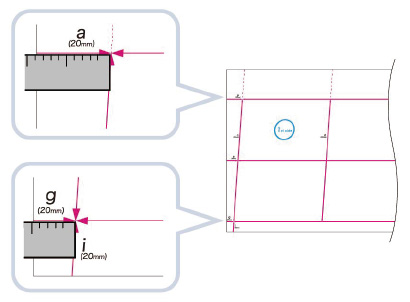

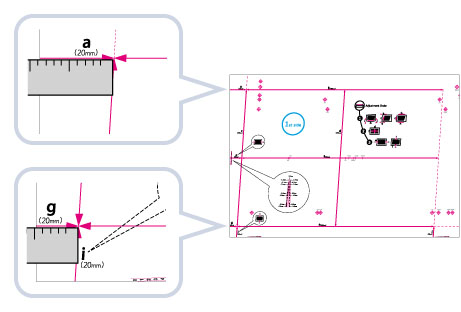

Jos tulostettu kuva on vääristynyt kuten vinoneliö, voit säätää kuvan kulmaa määrittämällä Kuvan vinoneliökorjauksen. Kuvan kulmaa korjataan automaattisesti sen jälkeen kun olet mitannut ja syöttänyt 'a' ja 'g' merkkien pituudet.
|
Vakiokoko
|
Pitkä arkki
|
|
|
Jos tulostettu kuva on vääristynyt kuten trapetsi, voit säätää kuvan kulmaa määrittämällä Kuvan trapetsoidikorjauksen. Kuvan kulma korjataan sen jälkeen kun olet mitannut ja syöttänyt 'b' ja 'h' merkkien pituudet (pitkälle arkille: 'b'- ja 'h'-merkkien pituudet, jotka ovat lähimpänä paperin loppupäätä).
|
Vakiokoko
|
Pitkä arkki
|
|
|
Tallennusmerkit zoomaussuhteen säätämistä varten

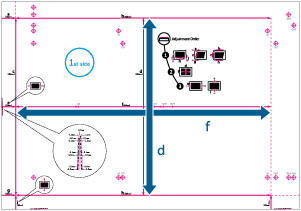

Tulostusalueen zoomaussuhde näytetään testisivulla merkeillä 'f' ja 'd'. Kun asetus on oikein, 'f'-merkin pituus on 360 mm ja 'd'-merkin pituus on 250 mm (pitkälle arkille: 'f':n pituus on 450,0 mm, 550,0 mm, 650,0 mm ja 'd':n pituus on 250 mm).
|
Vakiokoko
|
Pitkä arkki
|
|
|
|
Vakiokoko
|
|
Jos tulostat testisivun paperille, joka on pienempää kuin 270 mm x 380 mm, et pysty mittaamaan 'f'-merkin:n ja 'd'-merkin pituutta, sillä koko kuvaa ei voi tulostaa paperille. Jos näin käy, laske suurennus/pienennysprosentti vertaamalla mitattua 'f/2' ja 'd/2' -pituutta oletusarvoihin (f/2: 180 mm, d/2: 125 mm). Säädä zoomaussuhde käyttämällä laskemaasi prosenttia. Kuvan zoomaussuhteen säätö
Esimerkki testisivusta, jossa ei ole kuvaa.
Pitkä arkki
Jos tulostat pitkän arkin testisivun paperille, joka on pienempää kuin 270 mm x 762 mm, koko kuvaa ei voi tulostaa paperille. Laske suurennus/pienennysprosentti vertaamalla mitattua ''d/2' -pituutta oletusarvoon (d/2: 125 mm). Jos 'f'-merkkiä ei tulosteta kokonaan, mittaa lähimpänä paperin loppupäätä olevan 'f'-merkin pituus ja laske laajentuva/pienentyvä prosenttimäärä vertaamalla mitattua pituutta oletusarvoihin (f=450 mm, 550 mm, 650 mm). Säädä zoomaussuhde käyttämällä laskemaasi prosenttia. Kuvan zoomaussuhteen säätö
Esimerkki pitkän arkin testisivusta, jossa ei ole kuvaa
|

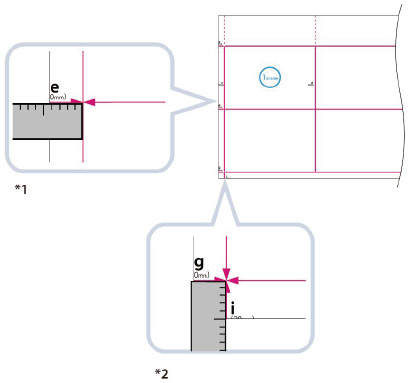

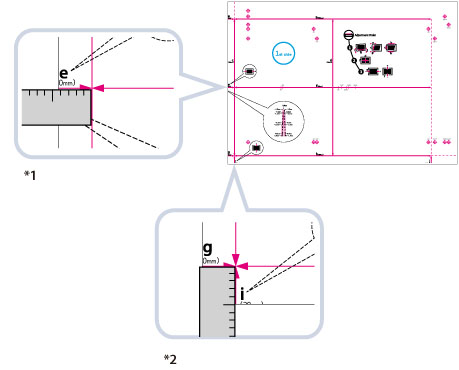

Vasemman reunan ja Etureunan tallennusmerkit
Jos kuva tulostetulla paperilla siirtyy oikeasta paikasta vasemmalle tai oikealle syöttösuunnasta, voit säätää paikkaa mittaamalla 'i':n pituuden ja syöttämällä arvon.
Jos kuva tulostetulla paperilla siirtyy oikeasta paikasta taakse tai eteenpäin syöttösuunnasta, voit säätää paikkaa mittaamalla 'e':n pituuden ja syöttämällä arvon.
|
Vakiokoko
|
Pitkä arkki
|
|
|
*1 Säädä etureunan kohdistus
*2 Säädä vasemman reunan kohdistus
