Trapetsoidikorjaus
Tällä asetuksella voit korjata kuvan muotoa tasaamalla tulostusalueen vasemman ja oikean reunan pituuden kun kuva tulostuu kuin trapetsi.
|
|
|
Voit tehdä säädön myös käyttämällä ohjearkkia. Kuvan paikan säätäminen ohjearkin avulla
|
1
Valitse <Muuta> kohdassa <Säädä kuvan paikka>.
2
Valitse <Älä käytä skanneria>.
3
Valitse <Aseta tiedot>
<Korjaa väärist. (puolisuunn.)>.
<Korjaa väärist. (puolisuunn.)>.Jos haluat syöttää testisivun arvot, jotka olet mitannut manuaalisesti:
Valitse <Testituloste>.
Syötä tehtävien testisivujen määrä ja valitse <Seuraava>.
|
|
|
Jos kuvan paikka vaihtelee suuresti, korjauksen tarkkuus paranee tulostamalla useita testisivuja ja käyttämällä mitatun pituuden keskiarvoa.
|
Valitse paperilähde, joka sisältää muokatun paperikoon, ja valitse <Aloita tulostus>.
Testisivu tulostuu.
Mittaa b- ja h-merkkien pituudet testisivulla.
Merkki 'b' tulostetaan oikeaan reunaan ja merkki 'h' tulostetaan vasempaan reunaan syöttösuunnassa.
|
Vakiokoko
|
Pitkä arkki
|
|
|
Esimerkki: 'b' = 360,0 mm ja 'h' = 355,5 mm
Palaa <Correct Distortion (Trapezoid)> -ikkunaan ja syötä mitattu pituus kohdista <b> ja <h> sekä etu- että taustapuolelta.
Laite korjaa tulostusalueen vääristymän säätämällä pituuden käyttämällä kahta seuraavaa numeroarvoa ja arvoa "c = 250.0".
|
<b>:
|
Syötä merkin 'b' mitattu pituus testisivulla (pitkälle arkille: paperin loppupäätä lähimpänä olevan 'b'-merkin mitattu pituus).
|
|
<h>:
|
Syötä merkin 'h' mitattu pituus testisivulla (pitkälle arkille: paperin loppupäätä lähimpänä olevan 'h'-merkin mitattu pituus).
|
Esimerkissä on syötettävä 360,0 kohtaan <b> ja 355,5 kohtaan <h>.
Ero 'b':n ja 'h':n välillä (0,5 mm) korjataan.
Valitse <OK>.
Tulosta uusi testisivu ja tarkista kuvan paikka tarvittaessa. Toista tarvittaessa ylläolevat vaiheet.
Jos korjaat paikkaa käyttämällä tulostettuja kuvia:
Tarkista kuvan paikka tulostetulla paperilla.
Esimerkki: 'c' = 200,0 mm, 'b' = 300,0 mm ja 'h' = 299,5 mm
Mittaa seuraava pituus luovutetulta paperilta ja syötä mitattu arvo.
Käyttämällä seuraavia kolmea numeroarvoa laite suorittaa säädön siten, että vääristynyt tulostusalue saattaa korjaantua.
|
<c>:
|

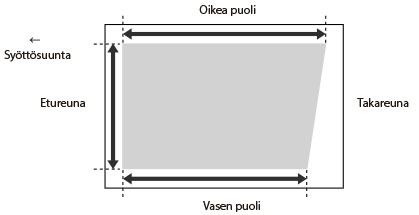

Syötä mitattu etäisyys tulostusalueen vasemman puolen etureunasta tulostusalueen oikean puolen etureunaan.
|
|
<b>:
|
Syötä mitattu etäisyys tulostusalueen oikean puolen etureunasta tulostusalueen oikean puolen takareunaan.
|
|
<h>:
|
Syötä mitattu etäisyys tulostusalueen vasemman puolen etureunasta tulostusalueen vasemman puolen takareunaan.
|
Esimerkin mukaan, syötä 200,0 kohtaan <c>, 300,0 kohtaan <b> ja 299,5 kohtaan <h>.
Ero 'b':n ja 'h':n välillä (0,5 mm) korjataan.
Valitse <OK>.
Tulosta uusi testisivu ja tarkista kuvan paikka tarvittaessa. Toista tarvittaessa ylläolevat vaiheet.
4
Valitse <OK> <OK>.
<OK>.|
|
|
Palauta kokonaisarvo valitsemalla <Palauta alkuasetukset>.
|
