Papierstoringen in de Staple Finisher-W PRO/Booklet Finisher-W PRO
|
|
Controleren voor verwerkingSluit alle deksels die open staan.
|
In het bovendeksel

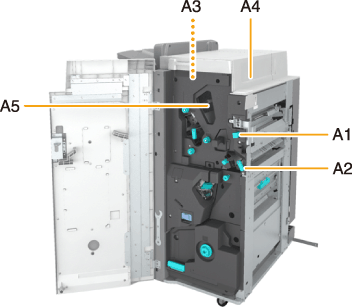

De plaatsen waar papier is vastgelopen worden aangegeven met nummers zoals A1 of A2, zoals hieronder is weergegeven.
|
BELANGRIJK
|
|
Als de Document Insertion Unit-N naast de finisher is aangesloten, kan een deel van de documentinvoegeenheid de finisher in de weg staan bij het verhelpen van papierstoringen. Til de documentinvoegeenheid eerst op voordat u het vastgelopen papier uit de finisher verwijdert.
|
1
Open de voordeur van de finisher.
2
Als de Puncher Unit-BT of Puncher Unit-BU is aangesloten, drukt u de knop (A1) zo ver mogelijk in.
3
Open de geleider (A2).
4
Als er papier is vastgelopen, trekt u dit voorzichtig naar buiten in de richting van de pijl.
5
Sluit de geleider (A2).
6
Als de Document Insertion Unit-N naast de finisher wordt aangesloten, opent u de documentinvoegeenheid.
7
Controleer of er papier in de bovenklep vastzit (A3).
|
Open de bovenste klep (A3).
|
|
Als er papier is vastgelopen, trekt u dit voorzichtig naar buiten in de richting van de pijl.
|
8
Open de geleider (A4).
9
Controleer of er papier is vastgelopen.
|
|
Als er papier is vastgelopen, trekt u dit voorzichtig naar buiten in de richting van de pijl.
|
|
|
Sluit de geleider (A4).
|
10
Sluit de bovenste klep (A3).
Na het sluiten van de bovenste klep van de finisher, drukt u op de plaats die is aangegeven met de labels om ervoor te zorgen dat de klep goed dicht is.
11
Als er papier is vastgelopen in de A5-geleider (in het holle gedeelte), trekt u dit voorzichtig naar buiten in de richting van de pijl.
12
Sluit de voordeur van de finisher.
Ga door met het volgen van de instructies op het scherm om door te gaan met de onderbroken bewerking, of ga door met het oplossen van papierstoringen.
In de voordeur

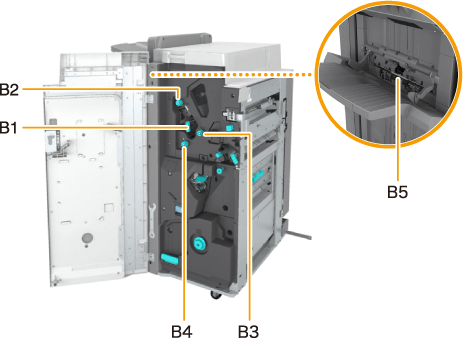

De plaatsen waar papier is vastgelopen worden aangegeven met nummers zoals B1 of B2, zoals hieronder is weergegeven.
1
Open de voordeur van de finisher.
2
Open de geleider (B1).
3
Draai de knop (B2) en controleer of er papier vastzit.
|
|
Draai de knop (B2).
|
|
|
Als er papier is vastgelopen, trekt u dit voorzichtig naar buiten in de richting van de pijl.
|
4
Sluit de geleider (B1).
5

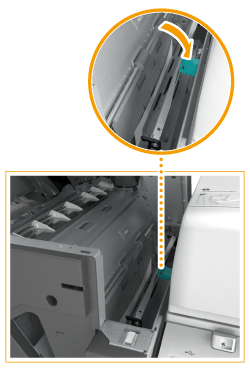

Draai de knoppen (B3, B4) en controleer of er papier vastzit.
|
|
Draai de knop (B3) in de richting van de pijl.
Als er papier is vastgelopen, wordt dit naar de uitvoergleuf gevoerd.
|
|
|
Draai de knop (B4) in de richting van de pijl.
Als er papier is vastgelopen, wordt dit naar de uitvoergleuf gevoerd.
|
6
Til de B5-geleider op (deze bevindt zich in de opening van de onderste papieruitvoer) en trek het vastgelopen papier voorzichtig naar buiten in de richting van de pijl.
Wanneer lang papier is vastgelopen

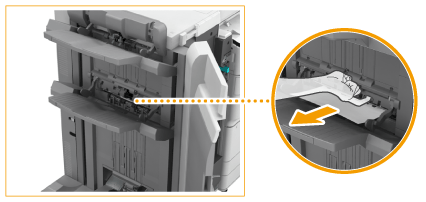

Wanneer lang papier is vastgelopen in het uitvoergedeelte van de onderste lade (lade A), trek het papier voorzichtig langs de lade eruit.
Nadat u vastgelopen lang papier hebt verwijderd, kan een scherm verschijnen waarin u wordt gevraagd de voorklep van de afwerkeenheid of de vouweenheid te openen. U kunt dit scherm laten verdwijnen door de betreffende voorklep te openen en vervolgens te sluiten.
7
Sluit de voordeur van de finisher.
Ga door met het volgen van de instructies op het scherm om door te gaan met de onderbroken bewerking, of ga door met het oplossen van papierstoringen.
Rugnietapparaat van de Booklet Finisher-W PRO

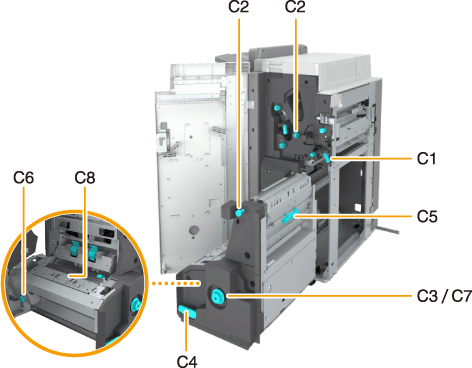

De plaatsen waar papier is vastgelopen worden aangegeven met nummers zoals C1 of C2, zoals hieronder is weergegeven.
1
Open de voordeur van de finisher.
2
Open de geleider (C1).
3
Draai de schijf en controleer of er papier vastzit.
|
|
Draai de bovenste knop (C2) in de richting van de pijl.
Als er papier is vastgelopen, wordt dit naar de geleider gevoerd (C1).
|
|
|
Draai de onderste knop (C2) in de richting van de pijl.
Als er papier is vastgelopen, wordt dit naar de geleider gevoerd (C1).
|
4
Verwijder het vastgelopen papier uit de C1-geleider door dit voorzichtig naar buiten in de richting van de pijl te trekken.
5
Sluit de geleider (C1).
6
Terwijl u op de knop (C3) drukt, draait u die in de richting van de pijl totdat de lamp (
) uitgaat.
) uitgaat.Deze procedure is niet nodig als de lamp uit is.
Door aan de knop (C3) te draaien, wordt het vastgelopen papier uitgevoerd naar de aflevergeleider van het boekjesblad.
Als de Booklet Trimmer-F is aangesloten, zal door aan de knop te draaien het vastgelopen papier worden uitgevoerd naar de aanvoerband van de Booklet Trimmer-F.
7
Als er papier in de transportband van het boekjesblad vastzit, verwijdert u dit.
8
Trek de Rugnieteenheid (C4) naar buiten.
9
Controleer of er papier in het rugnietapparaat vastzit.
|
|
Open de rechterklep van het rugnietapparaat (C5).
|
|
|
Als er papier is vastgelopen, trekt u dit voorzichtig naar buiten in de richting van de pijl.
|
|
Sluit de rechterklep van het rugnietapparaat (C5).
|
10
Controleer of het persapparaat goed op zijn plek staat.

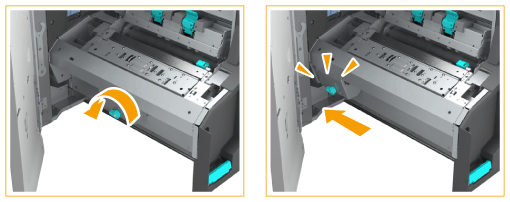

Als het persapparaat niet goed op zijn plek staat, draait u aan de knop (C6) om het er helemaal in te zetten.
De drukeenheid zorgt voor een scherpe vouw in het midden van het papier om een boekje te maken. Als het persapparaat niet goed op zijn plek staat, kan het papier dat moet worden voorzien van rugnieten, niet worden doorgevoerd naar de boekjeslade.
11
Controleer of er papier is vastgelopen in het uitvoergedeelte van de rugnieteenheid.
|
|
Terwijl u op de knop (C7) drukt, draait u die in de richting van de pijl totdat de lamp (
 ) uitgaat.
|
|
|
Als er papier is vastgelopen in het uitvoergedeelte van het rugnietapparaat, trekt u dit voorzichtig naar buiten in de richting van de pijl.
|
12
Open de geleider (C8) en controleer of er papier is vastgelopen.
Als er papier is vastgelopen, opent u de C8-geleider en trekt u dit voorzichtig naar buiten in de richting van de pijl.
13
Sluit de geleider (C8).
14
Duw tegen het rugnietapparaat en sluit het voorpaneel van de finisher.
Ga door met het volgen van de instructies op het scherm om door te gaan met de onderbroken bewerking, of ga door met het oplossen van papierstoringen.
