Panel sterowania

W tym rozdziale opisano nazwy i sposób eksploatacji klawiszy na panelu sterowania.

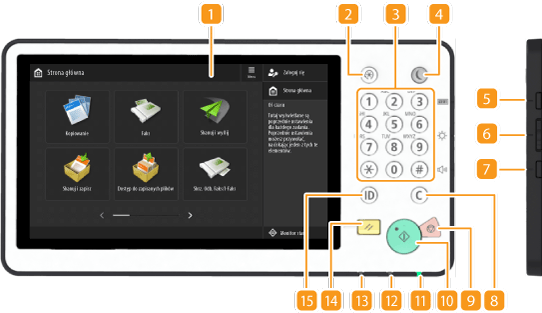

Płaski panel sterowania

Ekran dotykowy

Poza menu ustawień dla każdej funkcji, na ekranie wyświetlany jest również status błędów.Użytkowanie ekranu dotykowego

Przycisk [Ustawienia/Rejestracja]

Jego naciśnięcie umożliwia rozpoczęcie konfiguracji wielu ustawień urządzenia, takich jak <Właściwości> lub <Ustaw Odbiorcę>.Ustawienia/Rejestracja

Klawisze numeryczne ([0] - [9])

Przyciski te służą do wprowadzania wartości numerycznych.Wprowadzanie znaków

Przycisk [Oszczędzanie energii]

Naciśnięcie tego przycisku wprowadza urządzenie w stan uśpienia.Kiedy urządzenie znajduje się w trybie uśpienia, klawisz świeci się.Przechodzenie w tryb uśpienia

Przycisk [Licznik/Informacje o urządzeniu]

Naciśnij, aby wyświetlić na ekranie dotykowym całkowitą ilość stron wykorzystanych do kopiowania lub drukowania.Za pomocą tego przycisku można również sprawdzić numer seryjny i adres IP urządzenia, a także informacje o produktach opcjonalnych przechowywane na urządzeniu.Służy on również do wyświetlania informacji o wersji układu zabezpieczającego używanego do szyfrowania danych na dysku twardym.
Sprawdzenie liczby stron do skopiowania/wydrukowania/przefaksowania/zeskanowania

Przycisk regulacji jasności

Potencjometrem tym reguluje się jaskrawość ekranu dotykowego.Naciśnij stronę klawisza z symbolem +, aby zwiększyć jasność, a z symbolem -, aby ją zmniejszyć.

Przycisk ustawień głośności

Naciśnij, aby wyświetlić ekran z regulacją głośności dla faksu lub też ustawić alarm dźwiękowy emitowany w razie wystąpienia błędu.Ustawianie dźwięków

Przycisk [Wykasuj]

Klawiszem tym usuwa się niepoprawnie wprowadzone wartości lub znaki.

Przycisk [Stop]

Naciśnij, aby zatrzymać wysyłanie albo drukowanie zadania.Anulowanie zadań wysyłania/drukowania

Przycisk [Start]

Naciśnij, aby rozpocząć kopiowanie lub skanowanie dokumentów.

Wskaźnik Główne zasilanie

Świecąca się kontrolka wskazuje, że urządzenie jest włączone.Włączanie urządzenia

Wskaźnik Błąd

Miga lub świeci się w przypadku wystąpienia błędu, takiego jak np. zacięcie papieru.

WAŻNE:

Jeżeli wskaźnik Błąd miga, należy postępować zgodnie z instrukcjami wyświetlanymi na ekranie dotykowym.
Usuwanie zablokowanego papieru
Usuwanie zablokowanych zszywek (opcjonalne)

Natomiast jeżeli wskaźnik Błąd świeci ciągłym czerwonym światłem, należy skontaktować się z autoryzowanym sprzedawcą firmy Canon.

Wskaźnik Przetwarzanie/dane

Miga, gdy wykonywane są operacje, takie jak wysyłanie lub drukowanie.Świeci się na zielono, gdy istnieją dokumenty oczekujące na przetworzenie.

Przycisk [Reset]

Naciśnięcie tego przycisku powoduje anulowanie zmian dokonanych w ustawieniach i przywrócenie ich wcześniejszej konfiguracji.

Przycisk ID (Logowanie/Wylogowanie)

Naciśnij na ten klawisz, aby zalogować się (wymagane jest uwierzytelnienie danego użytkownika).Ponownie naciśnięcie tego przycisku po zakończeniu pracy z urządzeniem umożliwia wylogowanie się.Logowanie na urządzeniu

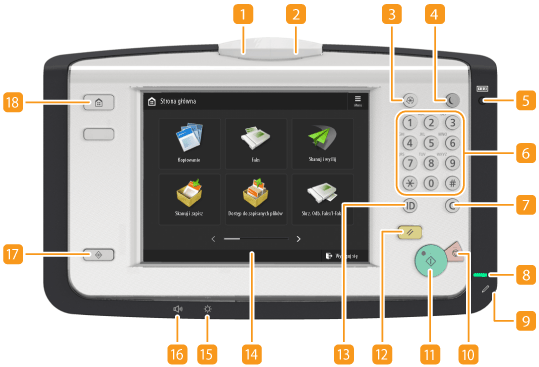

Pionowy panel sterowania

Można wyregulować pozycję i kąt całego panelu sterowania, jeżeli ekran dotykowy nie jest wyraźnie widoczny.

Wskaźnik Przetwarzanie/dane

Miga, gdy wykonywane są operacje, takie jak wysyłanie lub drukowanie.Świeci się na zielono, gdy istnieją dokumenty oczekujące na przetworzenie.

Wskaźnik Błąd

Miga lub świeci się w przypadku wystąpienia błędu, takiego jak np. zacięcie papieru.

WAŻNE:

Jeżeli wskaźnik Błąd miga, należy postępować zgodnie z instrukcjami wyświetlanymi na ekranie dotykowym.
Usuwanie zablokowanego papieru
Usuwanie zablokowanych zszywek (opcjonalne)

Natomiast jeżeli wskaźnik Błąd świeci ciągłym czerwonym światłem, należy skontaktować się z autoryzowanym sprzedawcą firmy Canon.

Przycisk [Ustawienia/Rejestracja]

Jego naciśnięcie umożliwia rozpoczęcie konfiguracji wielu ustawień urządzenia, takich jak <Właściwości> lub <Ustaw Odbiorcę>.Ustawienia/Rejestracja

Przycisk [Oszczędzanie energii]

Naciśnięcie tego przycisku wprowadza urządzenie w stan uśpienia.Kiedy urządzenie znajduje się w trybie uśpienia, klawisz świeci się.Przechodzenie w tryb uśpienia

Przycisk [Licznik/Informacje o urządzeniu]

Klawisze numeryczne ([0] - [9])

Przyciski te służą do wprowadzania wartości numerycznych.Wprowadzanie znaków

Przycisk [Wykasuj]

Klawiszem tym usuwa się niepoprawnie wprowadzone wartości lub znaki.

Wskaźnik Główne zasilanie

Świecąca się kontrolka wskazuje, że urządzenie jest włączone.Włączanie urządzenia

Pióro edycji

Wykorzystywane jest do obsługi panelu dotykowego, np. wprowadzania znaków.W przypadku zgubienia pióra edycji należy skontaktować się z autoryzowanym sprzedawcą firmy Canon.Zamiast pióra edycji nie wolno używać przedmiotów z ostrymi końcami, np. ołówków lub długopisów.

Przycisk [Stop]

Służy do anulowania kopiowania, faksowania i innych operacji.

Przycisk [Start]

Naciśnij, aby rozpocząć kopiowanie lub skanowanie dokumentów.

Przycisk [Reset]

Naciśnięcie tego przycisku powoduje anulowanie zmian dokonanych w ustawieniach i przywrócenie ich wcześniejszej konfiguracji.

Przycisk ID (Logowanie/Wylogowanie)

Ekran dotykowy

Poza menu ustawień dla każdej funkcji, na ekranie wyświetlany jest również status błędów.Użytkowanie ekranu dotykowego

Pokrętło regulacji jasności

Potencjometrem tym reguluje się jaskrawość ekranu dotykowego.Obracaj pokrętło w prawo, aby zwiększyć jasność, a w lewo, aby ją zmniejszyć.

Przycisk ustawień głośności

Naciśnij, aby wyświetlić ekran z regulacją głośności dla faksu lub też ustawić alarm dźwiękowy emitowany w razie wystąpienia błędu.Ustawianie dźwięków

Przycisk [Monitor stanu]

Służy do sprawdzania statusu drukowania lub faksowania oraz wyświetlania historii eksploatacji urządzenia.Umożliwia także sprawdzenie stanu urządzenia – skontrolowanie pozostałej ilości papieru lub tonera oraz zweryfikowanie, czy wystąpiły błędy.Użytkowanie ekranu dotykowego

Przycisk [Strona główna]

Naciśnij, aby wyświetlić ekran <Strona główna>, na którym rozmieszczone są przyciski podstawowych funkcji. Użytkowanie ekranu dotykowego

Regulowanie pozycji i kąta panelu dotykowego

Można wyregulować pozycję i kąt panelu sterowania, jeżeli ekran panelu dotykowego nie jest wyraźnie widoczny.Podczas regulacji panelu sterowania, trzymaj panel sterowania obiema rękami i powoli reguluj pozycję i kąt, tak jak pokazano poniżej.

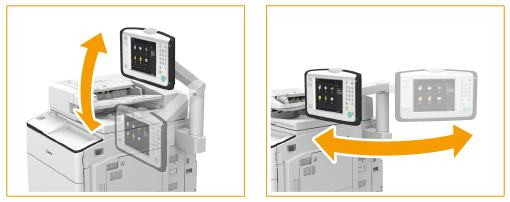

Kąt ramienia można wyregulować, w sposób ukazany poniżej.Jeżeli zakres regulacji zostanie przekroczony w jakimkolwiek kierunku, można złamać ramię wspierające pulpit sterowania.

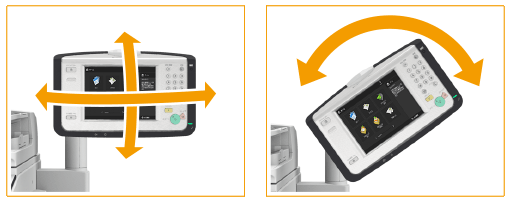

Kąt panelu sterowania można wyregulować, w sposób ukazany poniżej.Jeżeli zakres regulacji zostanie przekroczony w jakimkolwiek kierunku, można złamać ramię wspierające pulpit sterowania.
