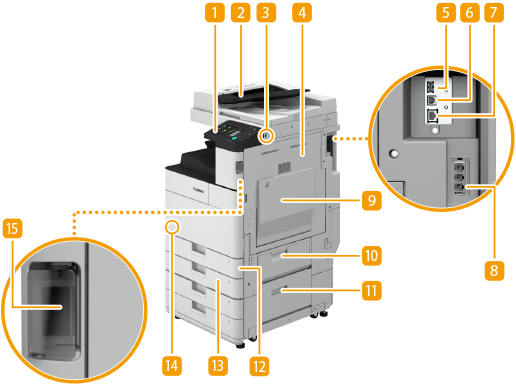

Partea frontală

Panoul de control

Panoul de control este format din taste numerice, , indicatori, afişajul panoului tactil etc. Puteţi efectua toate operaţiile şi puteţi specifica setările de la panoul de control. Panou de control

Alimentatorul

Alimentează automat documentele originale în aparat pentru scanare. Când încărcaţi două sau mai multe coli în alimentator, documentele originale pot fi scanate continuu. Alimentatorul

Port USB (Partea din dreapta faţă a aparatului)

Puteţi conecta dispozitive, cum ar fi un dispozitiv de memorie USB la aparat. Conectarea unui dispozitiv de memorie USB
Unele tipuri de suporturi media nu pot salva datele corect.
Portul USB (partea din dreapta faţă a aparatului) este compatibil cu USB 2.0.

Capacul din dreapta a unităţii principale

Deschideţi acest capac când deblocaţi hârtia din interiorul aparatului. Blocaje de hârtie într-o sursă de hârtie

Port USB (partea din dreapta spate a aparatului)

Puteţi să conectaţi la aparat dispozitive, precum un hard disk extern.
Portul USB (partea din dreapta spate a aparatului) este compatibil cu USB 2.0.

Conector USB

Conectaţi un cablu USB când conectaţi aparatul la un calculator.
Conectorul USB este compatibil cu USB 2.0.

Port LAN

Conectaţi un cablu LAN când conectaţi aparatul la un router LAN cu fir etc. Configurarea mediului de reţea

Jac pentru linie telefonică (LINE)

Conectaţi un cablu de telefon când conectaţi aparatul la o linie telefonică.

Tava universală

Încărcaţi hârtia în tava universală când doriţi să folosiţi un tip de hârtie diferit de cel încărcat în sertarul pentru hârtie.
Tavă universală
Încărcarea hârtiei în tava universală

Capacul din dreapta sus al sertarului pentru hârtie

Deschideţi acest capac când deblocaţi hârtia din interiorul aparatului. Blocaje de hârtie într-o sursă de hârtie

Capacul din dreapta jos al sertarului pentru hârtie

Deschideţi acest capac când deblocaţi hârtia din interiorul aparatului. Blocaje de hârtie într-o sursă de hârtie

Sertar pentru hârtie 1

Încărcaţi tipul de hârtie pe care îl utilizaţi frecvent. Sertar pentru hârtie

Sertar pentru hârtie 2

Încărcaţi tipul de hârtie pe care îl utilizaţi frecvent. Puteţi să încărcaţi hârtie care nu poate fi încărcată în sertarul pentru hârtie 1. Sertar pentru hârtie

Codul tonerului

Acest cod indică tipul de toner original care poate fi folosit cu echipamentul.Folosiţi toner cu un cod care coincide cu cel de pe partea frontală a echipamentului.

Întrerupător alimentare

Apăsaţi întrerupătorul de alimentare pentru a porni sau a opri aparatul.
Pornirea aparatului
Oprirea aparatului

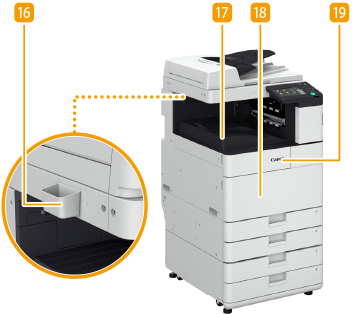

Cutia pentru depozitarea cârpei pentru curăţarea geamului (imageRUNNER 2645i)

Utilizaţi această cutie pentru depozitarea cârpei pentru curăţarea suprafeţei de scanare.

Tavă de ieşire

Hârtia este scoasă aici la finalizarea imprimării. Sunt acceptate funcţiile de sortare, grupare şi de rotire cu 90 de grade.

Capacul frontal al unităţii principale

Deschideţi acest capac când înlocuiţi recipientul de toner rezidual. Înlocuirea recipientului de toner rezidual

Capac de înlocuire toner

Deschideţi acest capac atunci când înlocuiţi cartuşul de toner. Înlocuirea cartuşului de toner
Pentru mai multe informaţii despre configuraţia echipamentului opţional instalat pe aparat, consultaţi Opţiuni.
Conectarea unui dispozitiv de memorie USB
Puteţi conecta un dispozitiv de memorie USB la porturile USB localizate în partea dreaptă a aparatului şi puteţi imprima direct date de pe dispozitivul de memorie USB. De asemenea, documentele originale scanate folosind aparatul pot fi salvate direct pe dispozitivul de memorie USB.
Lucrul cu datele în suporturi de memorie
Asiguraţi-vă că dispozitivul de memorie USB este orientat corespunzător la conectarea acestuia la aparat. Dacă nu este conectat corespunzător, poate cauza defectarea dispozitivului de memorie USB sau a aparatului.
Urmaţi procedura corespunzătoare la scoaterea dispozitivului de memorie USB. Scoaterea suportului de memorie Nerespectarea acestei instrucţiuni poate cauza defectarea dispozitivului de memorie USB sau a aparatului.
Aparatul acceptă numai dispozitive de memorie USB formatate FAT32/exFAT.
Dispozitive şi utilizări neacceptate
Suportul de memorie cu funcţiile de securitate
Suportul de memorie care nu îndeplineşte specificaţia USB
Cititoare de carduri de memorie conectate prin USB
Conectarea suportului de memorie printr-un prelungitor
Conectarea suportului de memorie printr-un hub USB
