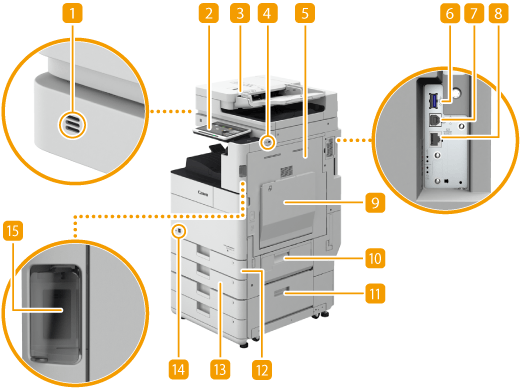

Lato anteriore

85LC-009

Sensore di movimento

Quando il sensore di movimento rileva la presenza di una persona in prossimità della macchina, la macchina esce automaticamente dalla modalità di riposo. Attivazione della modalità di riposo

Pannello comandi

Il pannello comandi è composto da indicatori e da un pannello digitale. È possibile eseguire tutte le operazioni e specificare le impostazioni dal pannello comandi.
Pannello comandi
Schermate di base sul pannello digitale

Alimentatore

Consente di alimentare automaticamente gli originali nella macchina per la scansione. Quando si caricano due o più fogli nell'alimentatore, è possibile sottoporre a scansione gli originali senza interruzione. Alimentatore

Porta USB (lato anteriore destro della macchina)

È possibile collegare alla macchina dispositivi come ad esempio periferiche di memoria USB. Collegamento di un dispositivo di memoria USB
Alcuni tipi di supporti di memoria potrebbero non essere in grado di salvare i dati correttamente.
La porta USB (lato anteriore destro della macchina) supporta USB 2.0.

Pannello destro dell'unità principale

Aprire questo pannello per rimuovere la carta inceppata all'interno della macchina. La carta si inceppa in un'alimentazione carta

Porta USB (lato posteriore destro della macchina)

Alla macchina è possibile collegare dei dispositivi come dischi rigidi esterni. Backup/ripristino dei dati
Quando si seleziona <LAN cablata + LAN cablata> per <Selezione interfaccia>, collegare un adattatore USB-LAN. Connessione a una LAN cablata per la linea secondaria
La porta USB (lato posteriore destro della macchina) supporta USB 3,0.

Connettore USB

Collegare un cavo USB quando si collega la macchina a un computer.
Il connettore USB supporta USB 2.0.

Porta LAN

Collegare un cavo LAN quando si collega la macchina a un router LAN via cavo, e così via. Impostazione dell'ambiente di rete

Vassoio multiuso

Caricare la carta nel vassoio multiuso quando si desidera utilizzare un tipo di carta diverso da quello caricato nel cassetto.
Vassoio multiuso
Caricamento della carta nel vassoio multiuso

Pannello superiore destro del cassetto

Aprire questo pannello per rimuovere la carta inceppata all'interno della macchina. La carta si inceppa in un'alimentazione carta

Pannello inferiore destro del cassetto

Aprire questo pannello per rimuovere la carta inceppata all'interno della macchina. La carta si inceppa in un'alimentazione carta

Cassetto 1

Caricare il tipo di carta che si utilizza più di frequente. Cassetto della carta

Cassetto 2

Caricare il tipo di carta utilizzato normalmente. È possibile caricare la carta che non può essere caricata nel cassetto 1. Cassetto della carta

Codice del toner

Questo codice indica il tipo di toner originale che può essere utilizzato con la macchina.Utilizzare un toner il cui codice includa le stesse lettere di quello riportato sul pannello anteriore della macchina.

Interruttore di alimentazione

Premere l'interruttore di alimentazione per accendere o spegnere la macchina.
Accensione della macchina
Spegnimento della macchina

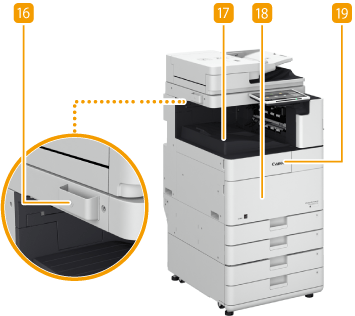

Custodia dei panni per la pulizia del vetro di lettura

Usare questa scatola per conservare i panni per la pulizia del vetro di lettura.

Vassoio di consegna

Una volta conclusa la stampa, la carta viene espulsa qui. Sono supportate le funzioni di fascicolazione, raggruppamento e rotazione di 90 gradi.

Pannello anteriore dell'unità principale

Aprire questo coperchio per sostituire il serbatoio del toner di scarto. Sostituzione del serbatoio del toner di scarto

Coperchio per la sostituzione del toner

Aprire questo pannello per sostituire la cartuccia del toner. Sostituzione della cartuccia del toner
Per maggiori informazioni sulla configurazione dell'apparecchiatura opzionale installata sulla macchina, vedere Opzioni.
Collegamento di un dispositivo di memoria USB
È possibile collegare un dispositivo di memoria USB alle porte USB situate sul lato destro della macchina e stampare direttamente i dati dal dispositivo stesso. Gli originali scannerizzati con la macchina possono anche essere salvati direttamente nel dispositivo di memoria USB.
Lavoro con i dati nel supporto di memoria
Verificare che il dispositivo di memoria USB sia orientato correttamente quando lo si collega alla macchina. Se non viene collegato correttamente, il dispositivo di memoria USB o la macchina potrebbe funzionare non correttamente.
Seguire la corretta procedura di rimozione del dispositivo di memoria USB. Rimozione del dispositivo di memoria La mancata osservanza di queste istruzioni può causare il malfunzionamento del dispositivo di memoria USB o della macchina.
La macchina supporta solo dispositivi di memoria USB in formato FAT32/exFAT.
Dispositivi e tipi di impiego non supportati
Supporti di memoria con funzioni di protezione
Supporti di memoria che non soddisfano le specifiche USB
Lettori di schede di memoria collegati tramite USB
Collegamento dei supporti di memoria tramite cavo di prolunga
Collegamento dei supporti di memoria tramite un hub USB
