Alimentador
Esta seção descreve o nome e o uso de cada parte do alimentador.

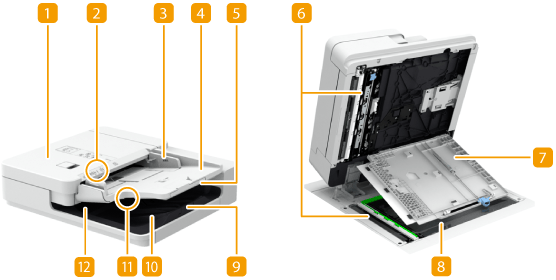

Single Pass DADF-C
O "Single Pass DADF-C" é instalado por padrão para o imageRUNNER ADVANCE DX 4751i / 4745i, mas é um produto opcional para o imageRUNNER ADVANCE DX 4735i / 4725i.
Tampa do alimentador
Abra esta tampa quando remover papel encravado no alimentador. Encravamento de papel no alimentador
Indicador de conjunto original
Acende quando originais são colocados na bandeja de abastecimento de originais.
Guias de deslizamento
Ajuste estas guias de acordo com a largura do original.
Bandeja de abastecimento de originais
Os originais colocados aqui são coletados automaticamente pelo alimentador. Quando duas ou mais folhas são carregadas, os originais podem ser digitalizados continuamente. Posicionando originais
Extensão da bandeja de abastecimento de originais
Puxe esta bandeja quando carregar um original de tamanho grande.
Área de digitalização de documentos no alimentador
Os originais colocados no alimentador são digitalizados nesta área.
Tampa da área de digitalização de documentos no alimentador
Abra esta tampa quando limpar a área de digitalização de documentos no alimentador. Manutenção da unidade principal
Placa de vidro
Quando digitalizar livros, originais espessos ou finos e outros originais que não podem ser digitalizados usando o alimentador, posicione-os na placa de vidro. Posicionando originais
Extensão da bandeja de saída de originais
Puxe esta bandeja quando digitalizar originais de tamanho grande para evitar que caiam pela borda do alimentador. A bandeja pode ser estendida em dois comprimentos diferentes, dependendo do tamanho do original.
Trava de originais
Retém os originais para suportar a saída de originais organizadamente.
Bandeja de saída de originais
Os originais digitalizados saem aqui.
Indicador de saída de originais
Se você colocar originais no alimentador enquanto os originais de outro trabalho permanecem na bandeja de saída de originais, o indicador piscará para notificar o usuário que ainda há originais.

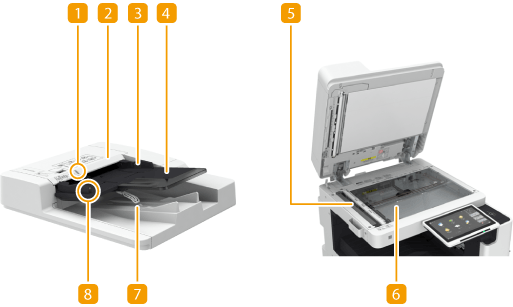

DADF-BA
O "DADF-BA" é um produto opcional para o imageRUNNER ADVANCE DX 4735i / 4725i.
Indicador de conjunto original
Acende quando originais são colocados na bandeja de abastecimento de originais.
Tampa do alimentador
Abra esta tampa quando remover papel encravado no alimentador. Encravamento de papel no alimentador
Guias de deslizamento
Ajuste estas guias de acordo com a largura do original.
Bandeja de abastecimento de originais
Os originais colocados aqui são coletados automaticamente pelo alimentador. Quando duas ou mais folhas são carregadas, os originais podem ser digitalizados continuamente. Posicionando originais
Área de digitalização de documentos no alimentador
Os originais colocados no alimentador são digitalizados nesta área.
Placa de vidro
Quando digitalizar livros, originais espessos ou finos e outros originais que não podem ser digitalizados usando o alimentador, posicione-os na placa de vidro. Posicionando originais
Bandeja de saída de originais
Os originais digitalizados saem aqui.
Indicador de saída de originais
Para evitar que os originais sejam deixados na bandeja de saída de originais, este indicador acende quando os originais estão saindo e pisca por algum tempo quando todos os originais estão na bandeja.
 |
Se um original grosso, como um livro ou uma revista, for colocado na placa de vidro, não pressione com força no alimentador. Não coloque nenhum objeto na área de saída de originais. Fazer isso pode danificar os originais. Limpe o alimentador e a placa de vidro regularmente para obter resultados de impressão apropriados. Limpeza regular |
