Fascicolazione stampe
È possibile selezionare i modi di Finitura per fascicolare le stampe in vari modi, in base alle pagine o ai gruppi di stampe.
Per informazioni sul prodotto opzionale necessario per l'utilizzo di questa funzione, vedere "Prodotti opzionali necessari per ciascuna funzione".
IMPORTANTE |
Impostare il tipo di carta corretto. Se il tipo di carta non viene impostato correttamente, la qualità delle immagini generate potrebbe essere scadente. Inoltre, il gruppo di fissaggio potrebbe sporcarsi oppure i fogli potrebbero incepparsi e richiedere un intervento di assistenza. I modi Finitura non possono essere impostati se è selezionato formato personalizzato, lucidi, pellicola trasparente, pergamene o etichette. Selezionare [Traslucido (Finitura OK)] il materiale che consente la post-elaborazione, in <Colore> per il tipo di carta personalizzato se la pellicola traslucida deve essere elaborata in seguito. Non dimenticare che, in base alla condizione della pellicola traslucida, potrebbe essere riconosciuta come pellicola trasparente e la carta potrebbe incepparsi. (Vedere "Modifica del colore".) |
Specifica del modo di Finitura
1.
Premere
→ [Accesso a file memor.].
→ [Accesso a file memor.].
2.
Selezionare la mailbox desiderata → selezionare il file desiderato → premere [Stampa].
3.

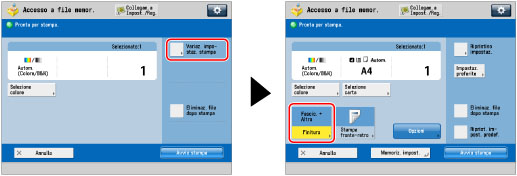

Selezionare [Variaz. impo- staz. stampa] → [Finitura].
Per modificare la fonte di alimentazione della carta, vedere "Selezione della carta".
4.
Selezionare la destinazione di uscita → premere [Avanti].
Questa schermata viene visualizzata solo quando sono installati sia il finisher che il High Capacity Stacker-H.
Se questa schermata non viene visualizzata, passare al punto 5.
Se si seleziona [Finisher], passare al punto 5.
Se si seleziona [Stacker], selezionare la destinazione di uscita dall'elenco a comparsa.
NOTA |
Se si seleziona [Stacker], è possibile modificare la destinazione di uscita per ciascun lavoro in [Area impilatura] o [Vassoio di consegna]. |
5.
Impostare il modo di finitura desiderato.
 |  |
Quando la destinazione di uscita è impostata sul finisher | Quando la destinazione di uscita è impostata sull'area di impilatura dello stacker |
Selezionare [Fascicolaz. (ordine pag.)], [Raggruppam. (stesse pagg)] o [Pinzatura].
Ordine pagine (Fascicolazione):
Quando si stampano più copie di un file, è possibile fascicolare le stampe in gruppi separati.

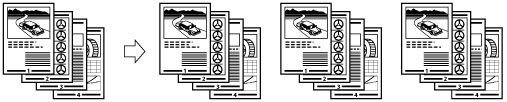

Esempio: tre stampe di ogni pagina fascicolate in ordine di pagina
Premere [Fascicolaz. (ordine pag.)] → [OK].
Stessa pagina (Raggruppamento):
Quando si stampano più copie di un file, è possibile raggruppare insieme le pagine.

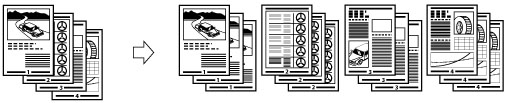

Esempio: tre stampe di ogni pagina raggruppate per pagina
Premere [Raggruppam. (stesse pagg)] → [OK].
Ordine pagine (Pinzatura):
Quando si stampano più copie di un file, è possibile pinzare le stampe in gruppi separati.

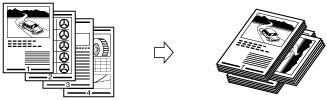

Se si seleziona [Angolo]:
esegue la pinzatura delle stampe in un punto.

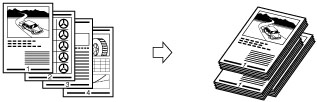

Se si seleziona [Doppia]:
esegue la pinzatura delle stampe in due punti, a sinistra e a destra.

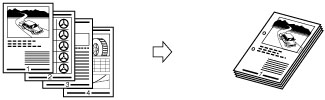

Se si seleziona [Pinzatura a sella]:
esegue la pinzatura delle stampe in due punti lungo la posizione di pinzatura a sella.
Premere [Pinzatura] → [Avanti].
Selezionare il tipo e la posizione di pinzatura → premere [OK].
Se si seleziona [Pinzatura a sella], è possibile specificare le impostazioni seguenti:
Selezione della carta
Premere [Cambia] per <Selezione carta> → selezionare la fonte di alimentazione della carta → selezionare [OK].
Rifilatura dei bordi dell'opuscolo
Quando sono installati sia il Booklet Trimmer-F che il Two-Knife Booklet Trimmer-A sul Saddle Finisher-AN con pinzatura a sella:
Premere [Rifilatura] → selezionare [Specifica per dimens. finali] o [Specifica per amp. area rifil.] → selezionare [Rifilatura verticale] o [Rifilatura a 3 tagli] → specificare il formato di finitura desiderato o la larghezza di rifilatura → premere [OK] → [OK].
Quando solo il Booklet Trimmer-F è installato sul Saddle Finisher-AN con pinzatura a sella:
Premere [Rifilatura].
Regolazione della posizione di rifilatura
Quando sono installati sia il Booklet Trimmer-F che il Two-Knife Booklet Trimmer-A sul Saddle Finisher-AN con pinzatura a sella:
Premere [Rifilatura] → [Regol. posiz. rifilatura] → regolare la posizione di rifilatura con [-] o [+] → premere [OK] → [OK].
Quando solo il Booklet Trimmer-F è installato sul Saddle Finisher-AN con pinzatura a sella:
Premere [Regola] → [Regol.ampiez. area da rifil.] → specificare la larghezza di rifilatura → premere [OK] → [Chiudi].
Regolazione della forza di pressione sull'area di pinzatura a sella
Premere [Press. area pinz. a sella] → regolare la forza di pressione sull'area di pinzatura a sella → premere [OK].
Aggiunta di una copertina
Premere [Aggiunta copertina] → selezionare se stampare sulla copertina → premere [OK].
Se la copertina viene alimentata dalla Document Insertion Unit-N, selezionare [Lascia in bianco].
Modifica della posizione di pinzatura a sella
Quando sono installati sia il Booklet Trimmer-F che il Two-Knife Booklet Trimmer-A sul Saddle Finisher-AN con pinzatura a sella:
Premere [Variaz. posiz. pieg/pinz.sel.] → selezionare il formato carta → regolare la posizione di pinzatura a sella con [-] o [+] → premere [OK] → [Chiudi].
Quando solo il Booklet Trimmer-F è installato sul Saddle Finisher-AN con pinzatura a sella:
Premere [Regola] → [Variaz. posiz. pieg/pinz.sel.] → selezionare il formato carta → regolare la posizione di pinzatura a sella con [-] o [+] → premere [OK] → [Chiudi].
IMPORTANTE |
La carta utilizzata per la pagina di copertina deve avere lo stesso formato di quella utilizzata per il documento principale. Se si carica carta prestampata da utilizzare come pagina di copertina nell'unità di inserimento documenti, caricarla rivolta verso l'alto. Di seguito viene indicata la grammatura che è possibile utilizzare quando è installato il Saddle Finisher-AN con pinzatura a sella. Per la copertina e il documento principale: da 60 g/m2 a 300 g/m2 (da 16 lb alta qualità a 110 lb copertina) Il modo [Pinzatura a sella] può essere impostato solo se è impostata la Stampa fronte-retro. La precisione delle pieghe create nel modo Pinzatura a sella varia a seconda del tipo di carta e del numero dei fogli. I modi Rifilatura possono essere impostati solo se è installato il Booklet Trimmer-F o il Two-Knife Booklet Trimmer-A al Saddle Finisher-AN con pinzatura a sella. |
Altri modi compatibili con la finitura
Foratura
La macchina esegue due o più fori sulla stampa.
NOTA |
Il numero di fori che è possibile praticare varia a seconda del tipo di unità di foratura del finisher installato. |
Piegatura
La stampa è descritta di seguito.
Piegatura a Z
La macchina esegue la piegatura a Z della carta A3 o A4R in un formato A4 o A5, rispettivamente.
IMPORTANTE |
Se si specifica il modo Piegatura a Z con il modo Pinzatura e il numero di fogli da piegare a Z è superiore a 10, le stampe verranno fascicolate ma non pinzate. |
Piegatura a C
In una piegatura a C la carta A4R viene piegata tre volte.
IMPORTANTE |
Affinché il lato stampato sia piegato all'interno, selezionare [In alto (or- dine inverso)] per [Verso l'alto/ Verso il basso]. |
Piegatura a metà
La macchina piega la carta A4R nel formato A5.
Piegatura a Z a fisarmonica
La carta A4R viene piegata verso l'esterno tre volte.
IMPORTANTE |
Affinché il lato stampato sia piegato all'interno, selezionare [In alto (or- dine inverso)] per [Verso l'alto/ Verso il basso]. |
Piegatura a sella
Se è installato il Saddle Finisher-AN con pinzatura a sella, con la Piegatura a sella possono essere piegati insieme ed espulsi al massimo cinque fogli.
IMPORTANTE |
Il modo Pinzatura a sella può essere impostato solo se è impostata la Stampa fronte-retro. Se è installato il Saddle Finisher-AN con pinzatura a sella, è possibile piegare a sella i seguenti formati: 330 mm x 483 mm, 305 mm x 457 mm, 320 mm x 450 mm (SRA3), A3, B4, A4R, 13" x 19", 12" x 18", 12 5/8" x 17 11/16", 11" x 17", LGL, LTRR o formato personalizzato (da 210 mm x 279,4 mm a 330,2 mm x 487,7 mm (da 8 1/4" x 11" a 13" x 19 1/4")) |
Piegatura parallela doppia
La carta A4R viene piegata verso l'esterno 4 volte.
NOTA |
Affinché il lato stampato sia piegato all'interno, selezionare [In alto (or- dine inverso)] per [Verso l'alto/ Verso il basso]. |
Rotazione di 90 gradi
Se le stampe sono dello stesso formato, i fogli vengono fascicolati automaticamente in serie organizzate in ordine di pagina. Queste serie vengono consegnate con un orientamento alterno, come mostrato di seguito:
IMPORTANTE |
È possibile impostare [Rotazione di 90 gradi] solo nei seguenti casi: Se il formato della carta è impostato su [Autom.] nella schermata di Selezione del formato carta Se il formato carta compatibile con Rotazione di 90 gradi viene caricato sia in direzione orizzontale che in direzione verticale Se [Attiv./disattiv. selez. automatica cassetto] per la fonte di alimentazione della carta selezionata è impostato su 'On' (Vedere "Attivazione della selezione automatica del cassetto".) Se non è presente carta che possa essere ruotata, le stampe verranno fascicolate. |
Sfalsamento
Se si imposta [Sfalsa- mento], è possibile specificare il numero di serie di stampe da sfalsare. Le stampe vengono leggermente sfalsate in senso verticale nel vassoio di consegna come indicato di seguito.
Verso l'alto/ Verso il basso
Per specificare se i fogli stampati devono essere rivolti verso l'alto o verso il basso, premere [Verso l'alto/ Verso il bass.] e selezionare tra le seguenti opzioni:
[Autom.]: | Se si stampa un originale di una sola pagina, i fogli stampati vengono consegnati rivolti verso l'alto. Altrimenti, i fogli stampati vengono consegnati rivolti verso il basso. |
[Verso il basso (ordine normale)]: | I fogli stampati vengono sempre consegnati rivolti verso il basso. |
[Verso l'alto (ordine inverso)]: | I fogli stampati vengono sempre consegnati rivolti verso l'alto. |
Rifilatura
Quando sono installati sia il Booklet Trimmer-F che il Two-Knife Booklet Trimmer-A:
La macchina rifila i bordi anteriori e la parte superiore/inferiore delle stampe in modo Pinzatura a sella.
Quando è installato solo il Booklet Trimmer-F:
La macchina rifila i bordi anteriori delle stampe in modo Pinzatura a sella.
IMPORTANTE |
È possibile impostare [Rifilatura] solo se si seleziona [Pinzatura a sella]. |
NOTA |
Se sono installati sia il Booklet Trimmer-F che il Two-Knife Booklet Trimmer-A, è possibile selezionare individualmente la rifilatura del bordo anteriore. |
Pressione area pinzatura a sella
Questo modo permette di comprimere il dorso di un opuscolo pinzato a sella.
IMPORTANTE |
Il modo Pressione area pinzatura a sella è impostato automaticamente quando si seleziona [Pinzatura a sella]. |
NOTA |
Per assicurarsi che l'impostazione [Press. area pinz. a sella] sia effettiva è necessario pinzare a sella più di nove fogli di carta (inclusa una copertina). |
Specifica numero di copie da impilare
È possibile specificare il numero di serie di stampe da impilare nello stacker.
IMPORTANTE |
È possibile impostare [Specifica n. copie da impil.] solo se si seleziona [Area impilatura] per <Destinazione uscita stacker>. |
Funzioni di finitura disponibili con ciascuna unità opzionale
: disponibile-: non disponibile
Accessorio opzionale | Fascicolaz. (ordine pag.) | Raggruppam. (stesse pagg) | Sfalsa- mento | Rotazione di 90 gradi | Pinzatura | Foratura | Foratura multipla | ||
Angolo | Doppia | Pinzatura a sella | |||||||
Finisher-AN | | | | - | | | - | - | - |
Finisher-AN e unità di foratura | | | *1 | - | | | - | *1 | - |
Finisher-AN, Multi Function Professional Puncher-B | | | *1 | - | | | - | *1 | *1 |
Finisher-AN e Paper Folding Unit-J | | | | - | | | - | - | - |
Saddle Finisher-AN con pinzatura a sella | | | | - | | | | - | - |
Saddle Finisher-AN con pinzatura a sella e unità di foratura | | | *1 | - | | | | *1 | - |
Saddle Finisher-AN con pinzatura a sella, Multi Function Professional Puncher-B | | | *1 | - | | | | *1 | *1 |
Saddle Finisher-AN con pinzatura a sella e Paper Folding Unit-J | | | | - | | | | - | - |
Saddle Finisher-AN con pinzatura a sella e Booklet Trimmer-F | | | | - | | | | - | - |
Saddle Finisher-AN con pinzatura a sella, Booklet Trimmer-F e Two-Knife Booklet Trimmer-A | | | | - | | | | - | - |
High Capacity Stacker-H | | | *2 | - | - | - | - | - | - |
Accessorio opzionale | Piegatura | Rifilatura | Verso l'alto/ Verso il bass. | Press. area pinz. a sella | ||
Piegatura a sella | Piegatura a Z, Piegatura a C, Piegatura a metà, Piegatura a Z a fisarm., Piegatura paral.doppia | Bordi anteriori dell'opuscolo | Parte superiore/inferiore dell'opuscolo | |||
Finisher-AN | - | - | - | - | | - |
Finisher-AN e unità di foratura | - | - | - | - | | - |
Finisher-AN, Multi Function Professional Puncher-B | - | - | - | - | | - |
Finisher-AN e Paper Folding Unit-J | - | | - | - | | - |
Saddle Finisher-AN con pinzatura a sella | | - | - | - | | |
Saddle Finisher-AN con pinzatura a sella e unità di foratura | | - | - | - | | |
Saddle Finisher-AN con pinzatura a sella, Multi Function Professional Puncher-B | | - | - | - | | |
Saddle Finisher-AN con pinzatura a sella e Paper Folding Unit-J | | | - | - | | |
Saddle Finisher-AN con pinzatura a sella e Booklet Trimmer-F | | - | | - | | |
Saddle Finisher-AN con pinzatura a sella, Booklet Trimmer-F e Two-Knife Booklet Trimmer-A | | | | | | |
High Capacity Stacker-H | - | - | - | - | | - |
*1 Quando si utilizzano formati carta personalizzati e sono impostati sia il modo Foratura che Sfalsamento, il bordo della carta potrebbe arricciarsi o curvarsi. In tal caso impostare il modo Sfalsamento su 'Off'.
*2 Questo modo è disponibile solo se si imposta la destinazione di uscita su [Area impilatura] dello stacker.
Numero massimo di fogli che possono essere pinzati
Il numero massimo di fogli che possono essere pinzati varia a seconda del formato carta.
Quando è installato il Finisher-AN o il Saddle Finisher-AN con pinzatura a sella
Formato carta | Angolo | Doppia | Pinzatura a sella* |
330 x 483 mm | - | - | 25 fogli |
305 x 457 mm | - | - | 25 fogli |
SRA3 | - | - | 25 fogli |
A3 | 50 fogli | 50 fogli | 25 fogli |
A4R | 50 fogli | 50 fogli | 25 fogli |
A4 | 100 fogli | 100 fogli | - |
A5R | - | - | - |
A5 | - | - | - |
* È possibile impostare Pinzatura a sella solo se è installato il Saddle Finisher-AN con pinzatura a sella.
NOTA |
Per informazioni sull'orientamento dell'originale e l'orientamento della pagina durante la pinzatura, vedere "Rapporto tra l'orientamento originale e l'orientamento della carta". |
IMPORTANTE |
Se si imposta il modo Pinzatura, Foratura o Piegatura a Z, il lato della carta su cui viene eseguita la stampa sarà sempre espulso rivolto verso il basso. |
NOTA |
Per informazioni sui prodotti opzionali, vedere gli argomenti seguenti: Finisher-AN/Saddle Finisher-AN con pinzatura a sella/Puncher Unit-BS/Puncher Unit-BT/Puncher Unit-BU Se [Finitura] non è impostato, le impostazioni sono identiche a quando è impostato [Raggruppam. (stesse pagg)]. È possibile visualizzare le informazioni dettagliate della carta selezionata premendo [Dettagli]. |
