Parti e relative funzioni

1.

Include i tasti, il pannello digitale e gli indicatori richiesti per l'utilizzo della macchina.

2.

Portare l'interruttore sulla posizione "I" per accendere la macchina.

3.

Alimenta la marking engine e la fixing station.

4.

Aprire questi pannelli per estrarre i fogli inceppati all'interno della marking engine. (Vedere "Eliminazione degli inceppamenti carta".)

5.

Premere per aprire il paper deck quando si deve caricare carta o controllare che non vi sia un inceppamento.
L'indicatore della carta disponibile consente di controllare la quantità di carta rimasta nel paper deck.

6.

Contiene fino a 1.000 fogli di carta (80 g/m2) per ciascun paper deck.

7.

Aprire questi pannelli per estrarre i fogli inceppati all'interno della fixing station. (Vedere "Eliminazione degli inceppamenti carta".)

8.

Fornisce alimentazione da una presa CA all'unità principale e alla Duplex Color Image Reader Unit-M (opzionale).

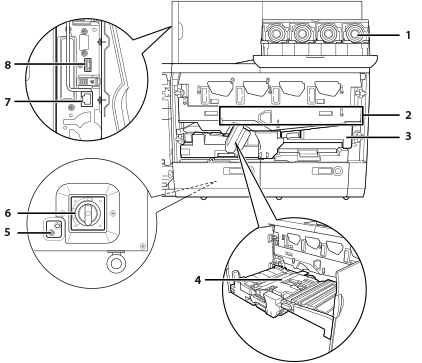

1.

Aprire il pannello per sostituire la cartuccia del toner. (Vedere "Sostituzione del Contenitore del toner di scarto".)

2.

Trasferisce il toner alla carta.

3.

Fornisce la carta alimentata dal paper deck alla fixing station tramite la posizione di trasferimento toner. Inoltre, il Gruppo di trasporto fornisce la carta dalla fixing station quando si imposta il modo secondo lato di una pagina fronte retro. Estrarre questa unità per rimuovere la carta inceppata all'interno dell'unità. (Vedere "Eliminazione degli inceppamenti carta".)

4.

Compensa il disallineamento della carta o la dispersione dei bordi laterali.

5.

Si trova sul retro della power supply unit. Premere questo pulsante per testare periodicamente l'interruttore di circuito.

6.

Si trova sul retro della power supply unit. Rileva la corrente in eccesso o la corrente di dispersione.

7.

Si trova nella zona superiore sinistra della marking engine. Usare questa porta per collegare la macchina alla rete (imagePRESS Server).

8.

Si trova nella zona superiore sinistra della marking engine. Questo connettore viene usato normalmente per il servizio di assistenza.

1.

Fissa il toner trasferito sulla carta. Estrarre il gruppo primario di fissaggio per rimuovere la carta inceppata all'interno del gruppo. (Vedere "Eliminazione degli inceppamenti carta".)

2.

Per fissare bene il toner, alcuni tipi di carta devono passare attraverso il gruppo secondario di fissaggio dopo essere passati da quello primario. Estrarre il gruppo secondario di fissaggio per rimuovere la carta inceppata all'interno del gruppo. (Vedere "Eliminazione degli inceppamenti carta".)

3.

Estrarre questo vassoio per sostituire il serbatoio del toner di scarto. (Vedere "Sostituzione del Contenitore del toner di scarto".)

4.

Inverte la carta e la fornisce alla marking engine quando si effettua una stampa fronte-retro. Questa unità inverte la carta anche per consegnare il lato di stampa rivolto verso l'alto o verso il basso conformemente alle impostazioni del modo Verso l'alto/Verso il basso.
Estrarre il gruppo di consegna/inversione per rimuovere la carta inceppata all'interno dell'unità.

5.

Corregge la curvatura della carta causata dal calore. Estrarre questa unità per rimuovere la carta inceppata all'interno dell'unità.

1.

Lampeggia (colore verde) mentre la macchina sta eseguendo un'operazione e rimane illuminato in modo fisso (colore verde) quando vengono registrati dati ricevuti in memoria.

2.

Lampeggia o si illumina in rosso per segnalare la presenza di un errore. Quando l'indicatore di errore lampeggia, seguire le istruzioni visualizzate sul pannello digitale. Quando l'indicatore di errore si illumina in un colore rosso fisso, contattare il rivenditore autorizzato Canon.

3.

Premere questo tasto per specificare impostazioni/registrazione.

4.

Premere per impostare o annullare il Modo risparmio energetico/Modo riposo. Si accende quando la macchina entra in Modo risparmio energetico/Modo riposo. Per ulteriori informazioni sul modo Riposo automatico, vedere "Alimentazione principale e tasto risparmio energetico". Per maggiori informazioni sul modo attivato quando si preme , vedere "Selezione dei modi attivati alla pressione del tasto Risparmio energetico".

5.

Premere questo tasto per visualizzare il numero di copie e stampe effettuate.

6.

Premere questi tasti per immettere valori numerici.

7.

Premere questo tasto per cancellare i valori o i caratteri digitati in modo errato.

8.

Si illumina quando la macchina è stata accesa con l'interruttore principale.

9.

Utilizzare la penna di modifica per eseguire operazioni sul pannello digitale, ad esempio per immettere caratteri. In caso di smarrimento della penna di modifica, contattare il rivenditore autorizzato Canon. Non utilizzare oggetti appuntiti sul pannello comandi, come una matita o una penna a sfera, al posto della penna di modifica.

10.

Premere questo tasto per arrestare un lavoro in esecuzione, come una scansione o una copia.

11.

Premere questo tasto per avviare un'operazione.

12.

Premere questo tasto per riattivare le impostazioni standard della macchina.

13.

Premere questo tasto per collegarsi/scollegarsi quando è stato impostato un servizio di accesso come la Gestione ID divisione.

14.

In questo pannello viene visualizzata la schermata delle impostazioni per ogni funzione. Per impostazione predefinita vengono visualizzati otto tasti funzione.

15.

Utilizzare questo selettore per regolare la luminosità del pannello digitale.

16.

Premere per visualizzare la schermata Segnali acustici.

17.

Premere per controllare lo stato dei lavori o per annullare i lavori di stampa. Inoltre, premere per controllare lo stato della macchina, per esempio la quantità di carta residua.

18.

Premere per recuperare le funzioni preferite memorizzate nel Menu rapido. Inoltre, se si utilizza l'autenticazione, è possibile visualizzare il Menu rapido impostato per ogni singolo utente. (Vedere "Menu rapido".)

19.

Premere per visualizzare la schermata del Menu principale, ad esempio per commutare funzioni.
