Correzione disallineamento immagine
Se l'immagine stampata è inclinata, potrebbe essere possibile correggere l'immagine disallineata giustificando i margini di 'i', che è la distanza dal bordo sinistro della carta all'area di stampa, e 'j'.
NOTA |
È anche possibile eseguire la regolazione utilizzando la guida. (Vedere "Regolazione della posizione dell'immagine usando la guida".) |
1.
Premere
.
.2.
Premere [Preferenze] → [Impostazioni carta] → [Impostazioni gestione tipo di carta].
3.
Selezionare il tipo di carta da modificare dall'elenco → selezionare [Dettagli/ Modifica].
4.
Selezionare [Cambia] per <Regolaz. posizione immagine>.
5.
Premere [Non utilizzare scanner].
6.
Premere [Impostazione dettagli] → [Correz.disall. immagine].
Se si desidera immettere i valori della pagina di test misurati manualmente:
NOTA |
Per regolare la posizione dell'immagine su fogli lunghi, stampare una pagina di test su foglio lungo. La regolazione può essere eseguita con maggiore efficienza rispetto all'utilizzo della pagina di test stampata da [Stampa pagina di test] in <Correzione disallineamento immagine>. (La pagina di test su foglio lungo è disponibile dal sito del manuale online.) |
Premere [Stampa pagina di test].
Immettere il numero di pagine di test da stampare → premere [Avanti].
NOTA |
Se la posizione dell'immagine varia notevolmente, la precisione della correzione può essere migliorata stampando diverse pagine di test e utilizzando una media della lunghezza misurata. |
Selezionare una fonte di alimentazione carta che contenga un formato carta personalizzato → premere [Avvio stampa].
La pagina di test viene stampata.
Misurare la lunghezza dei segni 'i' e 'j' sulla pagina di test.

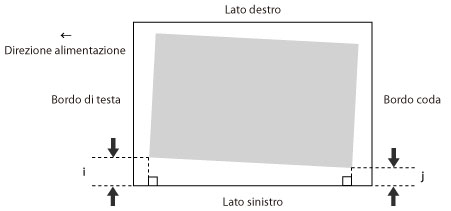

Il segno 'i' è stampato sul bordo di testa sinistro e il segno 'j' è stampato sul bordo di coda sinistro nella direzione di alimentazione.
Formato standard | Foglio lungo |
 |  |
Esempio: 'i' = 21,0 mm e 'j' = 20,5 mm

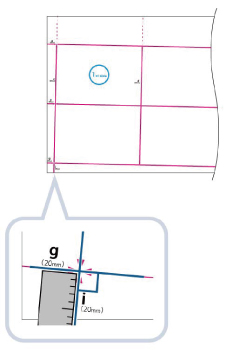

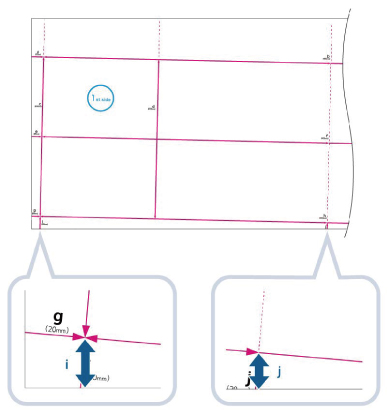

Misurare la lunghezza dei segni 'i' e 'j' correttamente come indicato di seguito.
Corretto | Errato |
Formato standard  Foglio lungo  | Formato standard  Foglio lungo  |
Ritornare alla schermata <Correzione disallineamento immagine> → immettere la lunghezza misurata di [i] e [j] (per il foglio lungo: la lunghezza misurata di [h], [i] e [j]) per i lati anteriore e posteriore.
Utilizzando i seguenti due valori numerici e "h = 360,0" (per il foglio lungo: "h = 360,0/450,0/550,0/650,0" per [h] che è più vicino al bordo posteriore della carta), un dispositivo viene regolato in modo che l'area di stampa e la carta diventino parallele.
[i]: | Immettere la lunghezza misurata del segno 'i' sulla pagina di test. |
[j]: | Immettere la lunghezza misurata del segno 'j' sulla pagina di test. |
Seguendo l'esempio, immettere 21,0 per 'i' e 20,5 per 'j'.
La differenza fra 'i' e 'j' (0,5 mm) viene corretta.
Premere [OK].
Stampare di nuovo una pagina di test e verificare la posizione dell'immagine come necessario. Se è necessario eseguire un'ulteriore regolazione, ripetere i punti precedenti.
Se si corregge la posizione utilizzando delle immagini stampate:
Controllare la posizione dell'immagine sulla carta consegnata.
Esempio: 'h' = 360,0 mm, 'i' = 19,0 mm e 'j' = 18,0 mm
Misurare la lunghezza seguente sulla carta consegnata e immettere la lunghezza misurata.
Utilizzando i tre valori numerici seguenti una periferica viene regolata in modo che l'area di stampa e la carta diventino parallele.
[h]: | Immettere la lunghezza misurata del lato sinistro dell'area di stampa. |
[i]: | Immettere la lunghezza misurata dal bordo di testa sinistro dell'area di stampa al bordo sinistro della carta. |
[j]: | Immettere la lunghezza misurata dal bordo di coda sinistro dell'area di stampa al bordo sinistro della carta. |
Seguendo l'esempio, immettere 360,0 per [h], 19,0 per [i] e 18,0 per [j].
La differenza fra 'i' e 'j' (1,0 mm) viene corretta.
Premere [OK].
Stampare di nuovo una pagina di test e verificare la posizione dell'immagine come necessario. Se è necessario eseguire un'ulteriore regolazione, ripetere i punti precedenti.
7.
Premere [OK] → [OK].
NOTA |
Per ripristinare il valore accumulato, premere [Ripristino impostaz.iniz.]. |
