Regolazione della posizione immagine
È possibile regolare rapidamente la posizione dell'immagine utilizzando la guida. Inoltre, se l'immagine stampata è disallineata sulla carta stampata dopo la stampa o la copia, è possibile regolare la posizione dell'immagine confermando le pagine di test e specificando i valori di impostazione per le singole voci di impostazione della regolazione.
È anche possibile adattare la posizione dell'immagine per il foglio lungo.
Regolazione della posizione dell'immagine utilizzando il foglio guida
Regolare la posizione dell’immagine utilizzando la guida. È possibile effettuare le seguenti regolazioni tramite la guida. (Vedere "Regolazione della posizione dell'immagine usando la guida".)
Correzione disallineamento immagine
Correzione distorsione (parallelogrammo)
Correzione distorsione (trapezio)
Regolazione del rapporto di zoom
Regolazione allineamento bordo sinistro
Regolazione allineamento bordo di testa
Regolazione della singola impostazione di posizione dell’immagine usando la pagina di test
Quando l'immagine stampata è inclinata:
Eseguire il modo di Correzione disallineamento immagine. (Vedere "Correzione disallineamento immagine".)
Quando l'immagine stampata è distorta come un parallelogramma:
Regolare la correzione del disallineamento. (Vedere "Correzione disallineamento".)
Quando l'immagine stampata è distorta come un parallelogramma:
Eseguire il modo Correzione distorsione (Parallelogrammo). (Vedere "Correzione distorsione (Parallelogrammo)".)
Quando l'immagine stampata è distorta come un trapezio:
Eseguire il modo Correzione distorsione (Trapezio). (Vedere "Correzione distorsione (Trapezio)".)
Quando l'immagine stampata è ingrandita o ridotta:
Regolare il rapporto di zoom dell'immagine. (Vedere "Regolazione del rapporto di zoom dell'immagine".)
Quando l'immagine stampata è disallineata verticalmente od orizzontalmente:
Regolare l'allineamento del bordo sinistro o di testa (Vedere "Regolazione allineamento bordo sinistro dell'immagine" e "Regolazione allineamento bordo di testa dell'immagine".)
Quando l'immagine stampata sul lato anteriore è disallineata con quella sul lato posteriore in direzione fronte/retro:
Eseguire il modo Regolazione automatica allineamento bordo di testa lato posteriore. (Vedere "Correzione automatica dell'allineamento del bordo di testa del retro dell'immagine".)
NOTA |
Non è possibile modificare la posizione dell'immagine sulla carta che si sta utilizzando per i lavori di copia/stampa. Le posizioni delle immagini sul primo e sul secondo lato possono corrispondere se si regola la posizione dell'immagine nell'ordine illustrato di seguito. Correzione disallineamento immagine → Regolazione del livello di correzione disallineamento carta o correzione del disallineamento → Correzione distorsione (parallelogrammo) → Correzione distorsione (trapezio) → Regolazione rapporto di zoom → Regolazione dell'allineamento del bordo sinistro → Regolazione dell'allineamento del bordo di testa. Per regolare la posizione dell'immagine su fogli lunghi, stampare una pagina di test su foglio lungo. La regolazione può essere eseguita con maggiore efficienza rispetto all'utilizzo della pagina di test stampata da [Stampa pagina di test] in <Regolaz. posizione immagine>. (La pagina di test su foglio lungo è disponibile dal sito del manuale online.) |
IMPORTANTE |
Prima di eseguire regolazioni, pulire il vetro di lettura e il retro dell'alimentatore. |
Pagina di test
NOTA |
La pagina di test stampata per la correzione della distorsione (parallelogrammo) può essere utilizzata anche per la correzione della distorsione (trapezio), per regolare il rapporto di zoom, per regolare l'allineamento del bordo sinistro e per regolare l'allineamento del bordo di testa. Se si regola la posizione dell'immagine nell'ordine correzione disallineamento immagine → regolazione del livello di correzione disallineamento o correzione disallineamento → correzione distorsione (parallelogrammo) → correzione distorsione (trapezio) → regolazione rapporto di zoom → regolazione dell'allineamento del bordo sinistro → regolazione dell'allineamento del bordo di testa, è necessario stampare una pagina di test quando si effettua la regolazione illustrata di seguito. Prima di iniziare la correzione disallineamento immagine. Prima di iniziare la correzione distorsione (parallelogrammo). |
Pagina di test di formato standard

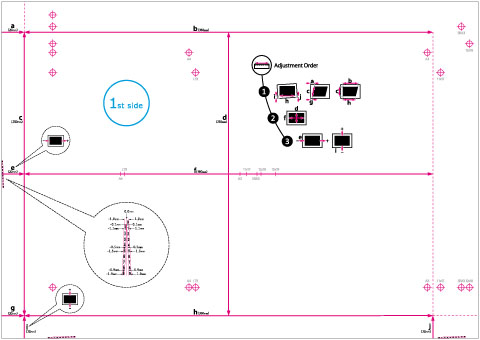

La pagina di test utilizzata quando si regola la posizione dell'immagine è descritta in seguito. La figura seguente illustra la pagina di test stampata su carta A3.
(Il lato con stampato "1st side" è il lato anteriore. Il lato senza nulla stampato è il lato posteriore.)
Pagina di test con foglio lungo

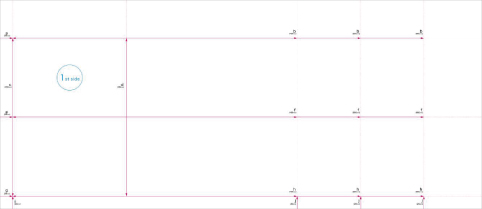

La pagina di test con foglio lungo utilizzata quando si regola la posizione dell'immagine di fogli lunghi è descritta nel seguito. Nel seguito è mostrata la pagina di test con foglio lungo che è stampata su formato definito dall'utente (330,2 x 762 mm) (il lato con "1° lato" stampato è il lato anteriore. Il lato su cui non è stampato nulla è il lato posteriore).
NOTA |
È possibile stampare 'b', 'f', 'h' e 'j' più volte a seconda del formato della carta di uscita. Eseguire la regolazione alla posizione più vicina al bordo posteriore della carta. |
IMPORTANTE |
Prima di eseguire regolazioni, stampare la pagina di test su foglio lungo* con le seguenti condizioni. Se non è stampata correttamente, le regolazioni potrebbero non essere accurate. Impostare il rapporto di zoom a 100% (stesso formato). Utilizzare la carta da utilizzare per l'uscita per stampare la pagina di test su foglio lungo. * La pagina di test su foglio lungo è disponibile dal sito del manuale online. |
Segni per Correzione disallineamento immagine, Correzione distorsione (Parallelogrammo) e Correzione distorsione (Trapezio)
I segni 'i' e 'j' sono utilizzati per Correzione disallineamento immagine, 'a' e 'g' per Correzione distorsione (Parallelogrammo) e 'b' e 'h' per Correzione distorsione (Trapezio).

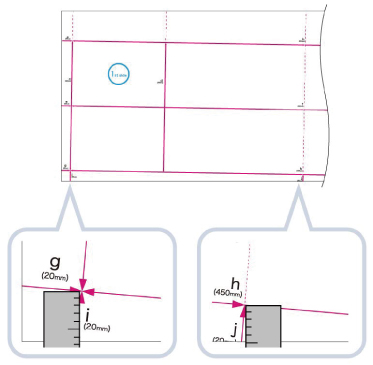

Se l'immagine stampata è disallineata è possibile regolarne la posizione specificando il modo Correzione disallineamento immagine. La posizione dell'immagine viene corretta dopo aver misurato e immesso la lunghezza dei contrassegni 'i' e 'j' (per il foglio lungo: la lunghezza del contrassegno 'i' e dei contrassegni 'j' e 'h' che sono più vicini al bordo posteriore della carta).
Formato standard | Foglio lungo |
 |  |

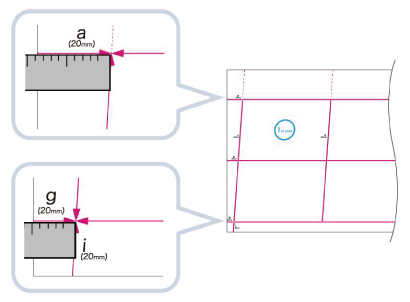

Se l'immagine stampata è distorta come un parallelogrammo è possibile regolare l'angolo dell'immagine specificando il modo Correzione distorsione (Parallelogrammo). L'angolo dell'immagine viene corretto dopo aver misurato e immesso la lunghezza dei segni 'a' e 'g'.
Formato standard | Foglio lungo |
 |  |
Se l'immagine stampata è distorta come un trapezio è possibile regolare l'angolo dell'immagine specificando il modo Correzione distorsione (Trapezio). L'angolo dell'immagine viene corretto dopo aver misurato e immesso la lunghezza dei contrassegni 'b' e 'h' (per il foglio lungo: la lunghezza dei contrassegni 'b' e 'h' che sono più vicini al bordo posteriore della carta).
Formato standard | Foglio lungo |
 |  |
Segni di registro per la regolazione del rapporto di zoom dell'immagine
Il rapporto di zoom dell'area stampata viene indicato da 'f' e 'd' sulla pagina di test. Quando l'impostazione è corretta, la lunghezza di 'f' sarà 360 mm e la lunghezza di 'd' sarà 250 mm (per il foglio lungo: la lunghezza di 'f' sarà 450,0 mm, 550,0 mm, 650,0 mm e la lunghezza di 'd' sarà 250 mm).
Formato standard | Foglio lungo |
 |  |
NOTA |
Formato standardSe si stampa una pagina di test con carta di un formato più piccolo di 270 mm x 380 mm, non sarà possibile misurare la lunghezza di 'f' e 'd' poiché non sarà possibile stampare sulla carta l'intera immagine. In questo caso, calcolare la percentuale di ingrandimento/riduzione confrontando la lunghezza misurata di 'f/2' e 'd/2' con i valori predefiniti (f/2: 180 mm, d/2: 125 mm). Utilizzare la percentuale calcolata per regolare il rapporto di zoom. (Vedere "Regolazione del rapporto di zoom dell'immagine".)  Un esempio di pagina di test senza immagine. Foglio lungoSe si stampa la pagina di test su foglio lungo utilizzando carta di un formato più piccolo di 270 mm x 762 mm, l'intera immagine non sarà stampata su carta. Calcolare la percentuale di espansione/riduzione confrontando la lunghezza misurata di 'd/2' con il valore predefinito (d/2: 125 mm). Se 'f' non è stampata interamente, misurare la lunghezza di 'f' che è più vicina al bordo posteriore della carta e calcolare la percentuale di espansione/riduzione confrontando la lunghezza misurata con i valori predefiniti (f=450 mm, 550 mm, 650 mm). Utilizzando la percentuale calcolata, regolare il rapporto di zoom. (Vedere "Regolazione del rapporto di zoom dell'immagine".)  Un esempio di pagina di test con foglio lungo senza immagine. |

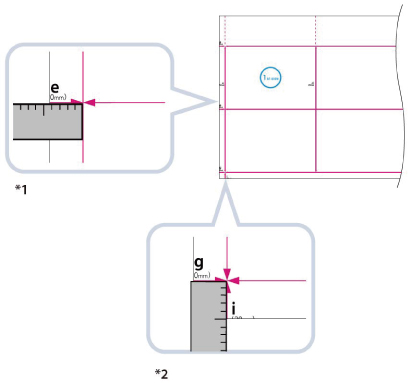

Segni di registro sul bordo sinistro e sul bordo di testa
Se l'immagine stampata sulla carta consegnata risulta spostata a sinistra o a destra rispetto alla posizione corretta in direzione di alimentazione, è possibile regolare la posizione misurando la lunghezza di 'i' e immettendo il valore.
Se l'immagine stafmpata sulla carta consegnata risulta spostata avanti o indietro rispetto alla posizione corretta in direzione di alimentazione, è possibile regolare la posizione misurando la lunghezza di 'e' e immettendo il valore.
Formato standard | Foglio lungo |
 |  |
*1 Regolare l'allineamento del bordo di testa
*2 Regolare l'allineamento del bordo sinistro
