Nomenclature

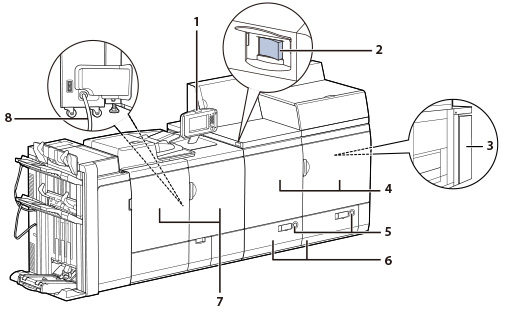

1.

Comprend les touches, l'afficheur tactile et les témoins nécessaires au fonctionnement de la machine.

2.

Appuyer sur "I" pour mettre la machine sous tension.

3.

Fournit l'alimentation au moteur de marquage et à la station de fixation.

4.

A ouvrir pour dégager le papier en cas de bourrage dans la machine. (Voir "Elimination des bourrages papier".)

5.

Appuyer sur ce bouton pour ouvrir le magasin papier latéral afin de charger du papier ou de vérifier si un bourrage papier s'est produit.
Le témoin d'alimentation papier permet de vérifier la quantité de papier restante dans le magasin.

6.

Contient jusqu'à 1 000 feuilles de papier (80 g/m2) pour chaque magasin.

7.

A ouvrir pour dégager le papier en cas de bourrage dans la station de fixation. (Voir "Elimination des bourrages papier".)

8.

Fournit l'alimentation depuis une prise secteur à la machine et Lecteur Couleur recto verso-M (optionnel).

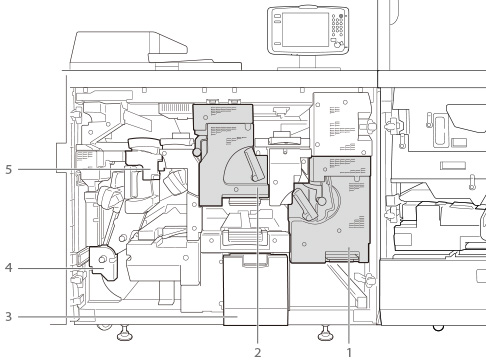

1.

Ouvrir le capot pour remplacer la cartouche de toner. (Voir "Remplacement du Réceptacle de toner usagé".)

2.

Transfère le toner sur le papier.

3.

Amène le papier chargé depuis le magasin à la station de fixation via la position de transfert du toner. En outre, l'ensemble de transport amène le papier depuis la station de fixation lorsque le verso du mode page recto verso est réglé. Tirer cette unité pour éliminer un bourrage de papier à l'intérieur. (Voir "Elimination des bourrages papier".)

4.

Compense le biais du papier ou la dispersion des bords latéraux.

5.

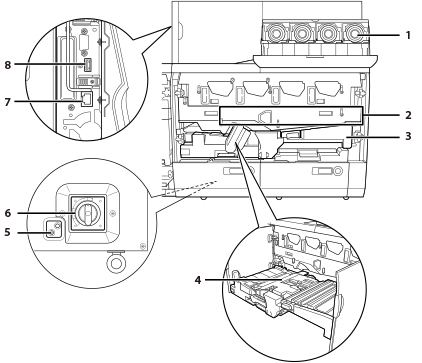

Situé à l'arrière de la Power Supply Unit. Appuyer sur ce bouton pour tester régulièrement le disjoncteur.

6.

Situé à l'arrière de la Power Supply Unit. Détecte les surtensions ou fuites de courant.

7.

Situé dans la partie supérieure gauche du moteur de marquage. Utiliser ce port pour connecter la machine au réseau (imagePRESS Server).

8.

Situé dans la partie supérieure gauche du moteur de marquage. Ce connecteur est généralement utilisé pour les représentants du service.

1.

Fixe le toner transféré sur le papier. Tirer l'unité de fixation principale pour éliminer un bourrage de papier à l'intérieur de l'ensemble. (Voir "Elimination des bourrages papier".)

2.

Certains types de papier doivent passer dans l'ensemble de fixation secondaire après être passé dans l'ensemble de fixation principal pour fixer correctement le toner. Tirer l'ensemble de fixation secondaire pour éliminer un bourrage de papier à l'intérieur de l'ensemble. (Voir "Elimination des bourrages papier".)

3.

Retirer ce support pour remplacer le réceptacle de toner usagé. (Voir "Remplacement du Réceptacle de toner usagé".)

4.

Retourne le papier et le renvoie au moteur de marquage lors d'une impression recto-verso. Cette unité retourne également le papier pour sortir la face imprimée vers le haut ou vers le bas en fonction des réglages du mode Face en haut/Face en bas.
Retirer l'unité de l'ensemble de sortie/retournement pour éliminer un bourrage de papier à l'intérieur.

5.

Corrige le bouclage du papier provoqué par la chaleur. Retirer cette unité pour éliminer un bourrage de papier à l'intérieur.

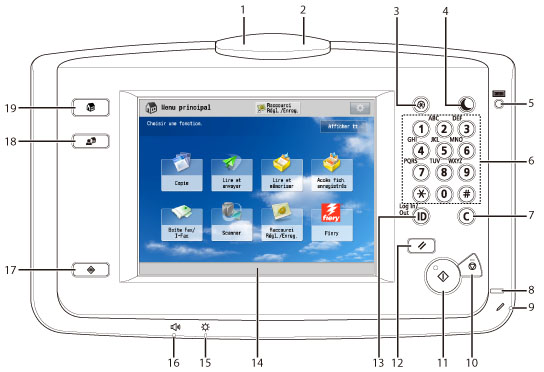

1.

Lumière verte qui clignote lorsque la machine effectue des opérations et qui est statique lorsque les données reçues sont stockées dans la mémoire.

2.

Clignote ou reste allumé en rouge en cas de problème avec la machine. Lorsque ce témoin clignote, suivre les instructions s'affichant sur l'afficheur tactile. Lorsque ce témoin s'allume en rouge, contacter le revendeur agréé Canon local.

3.

Appuyer sur cette touche pour indiquer les réglages/l'enregistrement.

4.

Appuyer pour activer ou désactiver le mode Économie d'énergie/Veille. S'allume lorsque la machine est en mode Économie d'énergie/Veille. Pour plus d'informations sur le mode Veille automatique, voir "Interrupteur principal et touche d'économie d'énergie". Pour plus d'informations sur le mode activé après avoir appuyé sur , voir "Sélection du mode lorsque l'on appuie sur la touche d'économie d'énergie".

5.

Appuyer sur cette touche pour afficher le nombre total de copies et d'impressions sur l'afficheur tactile.

6.

Appuyer sur ces touches pour saisir des valeurs numériques.

7.

Appuyer sur cette touche pour effacer les erreurs de saisie.

8.

S'allume lorsque la machine est sous tension.

9.

Permet d'effectuer des manipulations sur l'afficheur tactile, par exemple saisir des caractères. En cas de perte du styleur, contacter le revendeur agréé Canon local. Ne pas utiliser un objet pointu sur le panneau de commande (un stylo ou un crayon par exemple) au lieu du styleur.

10.

Appuyer sur cette touche pour arrêter une tâche en cours, telle qu'une lecture, une copie.

11.

Appuyer sur cette touche pour commencer une opération.

12.

Appuyer sur cette touche pour rétablir les réglages standard de la machine.

13.

Appuyer sur cette touche pour se connecter/déconnecter lorsqu'un service de connexion comme la gestion des numéros de service a été défini.

14.

Affiche les écrans de réglage pour chaque fonction. Par défaut, huit touches de fonction sont affichées.

15.

Permet de régler la luminosité de l'afficheur tactile.

16.

Pour afficher l'écran Signaux sonores.

17.

Appuyer sur cette touche pour vérifier le statut des tâches ou pour annuler des tâches d'impression. Il est également possible de vérifier le statut de la machine, notamment la quantité restante de papier dans la source papier.

18.

Pour afficher les fonctions mémorisées dans le Menu rapide. En outre, avec l'authentification, un jeu de Menu rapide pour chaque utilisateur peut être affiché. (Voir "Menu rapide".)

19.

Pour afficher l'écran du Menu principal, pour changer de fonctions par exemple.
