Einlegen von Papier
In diesem Abschnitt finden Sie Informationen zum Einlegen von Papier.
Vorsichtsmaßnahme für Papierverwellung
Wenn Papierstaus oder schlechte Druckqualität auftreten, ist oft gewelltes Papier der Grund. Die Papiersteifigkeit, Verwellungsrichtung und Verwellungsstärke haben einen starken Einfluss darauf, wie gut das Papier durch das System transportiert wird. Justieren Sie beim Einlegen von Papier immer den Verwellungsbetrag auf einen geeigneten Level, wie unten beschrieben.

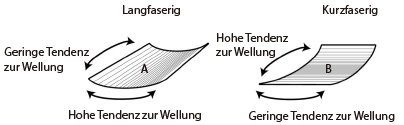

Der Bezug zwischen Papierfasern und Wellung
Die Papiersteifigkeit ist von der Laufrichtung und Beschaffenheit der Papierfasern abhängig. Das Papier wellt sich eher parallel zum Verlauf der Fasern.
Bei Verwendung von beschichtetem Papier, das dünner als einschließlich 105 g/m2 ist, oder dünnem Papier mit einem Papiergewicht von 60 bis 63 g/m2 empfehlen wir die Verwendung von Papier, dessen Fasern parallel zur Einzugrichtung des Papiers ausgerichtet sind.
Korrigieren der Papierverwellung
Um Probleme zu verhindern, die durch Papierverwellung entstehen, ist es erforderlich, Papier richtig zu glätten.
Der Verwellungsbetrag, der Probleme verursachen kann, hängt von dem Papiertyp und der Dicke ab. Siehe Anweisungen unten zum Korrigieren der Papierverwellung, sodass sie innerhalb des akzeptablen Bereichs ist, und legen Sie das Papier dann erneut ein. Gewelltes Papier oder Papier mit gewellten oder gefalteten Ecken kann nicht verwendet werden.
Messen der Papierverwellung
Legen Sie das Papier auf eine horizontale Oberfläche Legen Sie ein Lineal gegen die Vorderkante relativ zur Papiertransportrichtung, und messen Sie die Verwellung an beiden Enden. Wenn es eine Abwärtsverwellung ist, wenden Sie das Papier, bevor Sie die Verwellung messen.
Messen einer lotrechten Verwellung
* Transportrichtung
Messen einer parallelen Verwellung
* Transportrichtung
WICHTIG |
Bei dickem Papier in kleinen Formaten (wie Postkarten) muss das Maß zwischen "Berg" und "Tal" der Wellung zusätzlich zu den unten angegebenen Bedingungen auf unter 5 mm gesetzt werden.  |
Akzeptabler Verwellungsbereich
Akzeptabler Verwellungsbereich, wenn die Verwellung rechtwinklig zur Zufuhrrichtung ist
Wenn Sie Papier von der Haupteinheit oder dem POD Papiermagazin D/Zweites POD Papiermagazin D zuführen

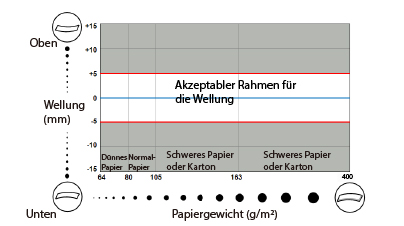

Wir empfehlen die Verwendung von Papier mit einer Wellung von 5 mm oder weniger nach oben oder nach unten, ungeachtet der Papierdicke.
Wenn Sie Papier vom POD Lite A3-Papiermagazin C/POD Deck Lite XL-A (1x3.500) zuführen
Wenn Sie Papier mit einem Gewicht von 221 bis 300 g/m2 und einer Länge in Einzugsrichtung von 200 mm oder weniger zuführen, empfehlen wir die Verwendung von Papier, dass sich um weniger als 5 mm oder weniger nach oben verwellt. Wir empfehlen kein Papier, das sich nach unten verwellt.
Bei anderem als dem obigen Papier empfehlen wir Papier, das sich um weniger als 5 mm nach oben oder unten verwellt.

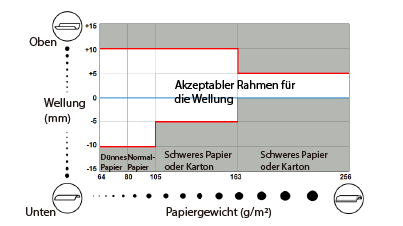

Wenn Sie das Papier vom Banner Tray D zuführen wollen
Wenn Sie Papier mit einem Gewicht von weniger als einschließlich 105 g/m2 zuführen, empfehlen wir die Verwendung von Papier, dass sich um weniger als 10 mm nach oben oder unten verwellt.
Wenn Sie Papier mit einem Gewicht zwischen 106 und 163 g/m2 zuführen, empfehlen wir die Verwendung von Papier, dass sich um weniger als 10 mm nach oben oder weniger als 5 mm nach unten verwellt.
Wenn Sie Papier mit einem Gewicht zwischen 164 und 256 g/m2 zuführen, empfehlen wir die Verwendung von Papier, dass sich um weniger als 5 mm nach oben verwellt. Wir empfehlen kein Papier, das sich nach unten verwellt.
Akzeptabler Verwellungsbereich, wenn die Verwellung parallel zur Zufuhrrichtung ist
Wenn Sie Papier von der Haupteinheit oder dem POD Papiermagazin D/Zweites POD Papiermagazin D/POD Lite A3-Papiermagazin C/POD Deck Lite XL-A (1x3.500) zuführen
Wenn die Wellung parallel zur Zufuhrrichtung läuft, besteht eine Lücke zwischen dem Papier und den Führungsschienen an der Stapelanlage bzw. zwischen Papier und Formatplatte im Papiermagazin, so dass die Gefahr eines Schrägeinzugs für das Papier besteht. Wenn Sie die Verwendung von gewelltem Papier nicht vermeiden können, vergewissern Sie sich, dass die Wellung im Rahmen der Werte auf der Abbildung unten liegt.
Schweres Papier oder Karton (164 bis 400 g/m2) kann jedoch nicht mit dieser Art Wellung verwendet werden. Bei schwerem Papier oder Karton (164 bis 400 g/m2) kann es unabhängig vom Grad der Wellung zu Transportproblemen kommen. Für die Formate A4 und kleiner empfehlen wir die Verwendung von Papier, dessen Fasern parallel zur langen Kante laufen (A). Für die Formate A3 und größer empfehlen wir die Verwendung von Papier, dessen Fasern parallel zur kurzen Kante laufen (B).
Haupteinheit oder POD Papiermagazin D/Zweites POD Papiermagazin D
POD Lite A3-Papiermagazin C/POD Deck Lite XL-A (1x3.500)

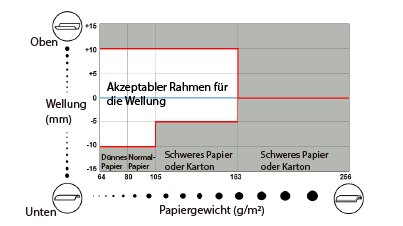

Wenn Sie das Papier vom Banner Tray D zuführen wollen
Wenn Sie Papier mit einem Gewicht von weniger als einschließlich 105 g/m2 zuführen, empfehlen wir die Verwendung von Papier, dass sich um weniger als 10 mm nach oben oder unten verwellt.
Wenn Sie Papier mit einem Gewicht zwischen 106 und 163 g/m2 zuführen, empfehlen wir die Verwendung von Papier, dass sich um weniger als 10 mm nach oben oder weniger als 5 mm nach unten verwellt.
