将纸张添加到“长纸大容量侧纸仓 – A”（可选）

如果安装了该可选件，则除了本机默认预安装的纸盒外，还提供一个额外的供纸器。
“长纸大容量侧纸仓 – A”的位置如下图所示。
“长纸大容量侧纸仓 – A”最多可以容纳 3,500 张普通纸 (80 g/m2) 或 1,000 张加长纸 (80 g/m2)。
注意
纸仓内部的升降装置自动升起和落下。添加纸张时，请小心不要夹住手指，否则可能导致人身伤害。
须知
如果本机处于“睡眠”模式（不显示触摸面板，仅  亮），可能无法打开纸仓。在这种情况下，请按  重新激活本机，然后按纸仓上的开启按钮。
如果需要抬起升降装置（例如，如果有物品掉入“长纸大容量侧纸仓 – A”内部），请勿抬起升降装置超过 50 mm 或斜向抬起，因为这可能导致本机发生故障或损坏。
主电源打开时请勿抬起纸仓内部的升降装置，否则可能导致本机发生故障或损坏。如果需要抬起升降装置，例如有物体掉入，请在纸仓打开的情况下关闭主电源。有关关闭本机的说明，请参阅 “主电源键和节能键”。
请勿在将纸张添加到纸仓中时使后限位挡板受到剧烈震动，否则可能导致本机发生故障或损坏。
请正确调整尺寸更改板（外部和内部）和后限位挡板以免卡纸、弄脏打印件或弄脏本机的内部。
装入纸仓前，必须展平卷曲的纸张。
如果添加的纸张超过添加限制标记 ()，或者未将纸仓完全推入本机中，则无法进行复印或打印。
确保纸叠高度不超过添加限制标记 ()。
务必检查纸仓是否安装到位。
切勿在纸仓两侧的空处放置纸张或任何其他物品，否则可能导致本机发生故障或损坏。
注释
“长纸大容量侧纸仓 – A”是可选产品。
有关可用纸张的信息，请参阅 “可用的纸张材料”。
打印纸张在输送方向上的长度为 487.8 mm 或更长时，请参阅 “设置/更改加长纸的纸张尺寸”。
如果纸张包装上有关于纸张添加面的说明，请按照这些说明进行操作。
将纸张添加到“长纸大容量侧纸仓 – A”中时，将其打印面面朝上装入。
如果打印件有问题，请尝试翻转纸叠，然后重新装入。但无法翻转纹理纸、单面覆膜纸和已打印的纸张。改用新纸张。
如果纸叠的高度过高，则纸叠的边缘可能卷曲或起皱，因而可能导致打印质量不佳。请将纸叠分成多叠然后将其单独装入，各叠高度在 20 mm 或以下。
设置/更改标准尺寸纸张的纸张尺寸
设置/更改加长纸的纸张尺寸
将纸张添加到“长纸大容量侧纸仓 – A”中

设置/更改标准尺寸纸张的纸张尺寸

按照以下步骤更改标准尺寸纸张
（小于 487.8 mm）的纸张设置。
1.
在“设置/注册”的 [参数选择] 的 [纸张设置] 中注册“长纸大容量侧纸仓 – A”的纸张尺寸。
有关如何注册“长纸大容量侧纸仓 – A”的纸张尺寸的详细说明，请参阅 “注册供纸器的纸张尺寸和类型”。
2.
打开纸仓。
1.按开启按钮。
2.打开纸仓。
内部升降装置自动下降至纸张添加位置。
注释
视情况而定，纸仓打开可能需要一定的时间。
只有在使用加长纸时才需要尺寸更改板固定支架。使用标准尺寸纸张时请将其拆下。此外，当所使用的纸张宽度小于 210 mm 时，无法使用该固定支架。

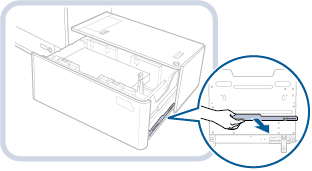

如果尺寸更改板固定支架已安装，请将其拆下，然后将其安装到指定的位置（纸仓右侧）。
3.
将后限位挡板滑到不会干扰纸张的位置。
按动图中所示的手柄来滑动后限位挡板。

4.
完全取出已添加的纸张。
注释
如果后限位挡板设在加长纸位置，则纸张尺寸开关灯会点亮。此时，将后限位挡板滑到标准尺寸位置。
5.
按动图中所示的手柄，将尺寸更改板（外部和内部）滑到不会干扰纸张的位置。
6.
添加所需纸张，使其高度约为10 mm。
注意
添加纸张时，请小心不要被纸张边缘割破手。
须知
若要添加加长纸（487.8 mm 或更长），首先关闭纸仓以抬起内部升降装置，打开纸仓，然后添加纸张。如果尝试在内部升降装置处于最低位置时添加纸张，则可能无法正确添加纸张，且可能会发生卡纸。(请参阅“设置/更改加长纸的纸张尺寸”)
请勿将纸张或任何其他物品放置在纸仓的留空部分。否则可能导致本机发生故障或损坏。
7.
按动图中所示的手柄，滑动左尺寸更改板（外部和内部）并根据所使用纸张的尺寸进行调整。
8.
滑动后限位挡板并根据所使用纸张的尺寸进行调整。
须知
如果未正确调整后限位挡板，则可能发生卡纸，图像质量可能降低，或本机内部可能变脏。请务必将后限位挡板正确对准纸仓顶部和底部纸张尺寸标记的情况下添加纸张。
9.
将所有剩余纸张添加到纸仓中。
注释
如果纸叠的高度过高，则纸叠的边缘可能卷曲或起皱，因而可能导致打印质量不佳。请将纸叠分成多叠然后将其单独装入，各叠高度在 20 mm 或以下。
10.
将纸仓轻轻地推回本机，直到在关闭位置发出“咔哒”声。
内部升降装置自动升起，纸仓做好打印准备。
注意
当关闭纸仓时，请小心不要夹住手指。
11.
更改介质片上的纸张尺寸并将其插入介质板。
1.将介质片拉出介质板。
2.在介质片上粘贴纸张尺寸标签以符合新的纸张尺寸。
3.将介质片插入介质板。

设置/更改加长纸的纸张尺寸

按照以下步骤更改加长纸（487.8 mm 或更长）的纸张设置。
1.
在“设置/注册”的 [参数选择] 的 [纸张设置] 中注册“长纸大容量侧纸仓 – A”的纸张尺寸。
有关如何注册“长纸大容量侧纸仓 – A”的纸张尺寸的详细说明，请参阅 “注册供纸器的纸张尺寸和类型”。
2.
打开纸仓。
1.按开启按钮。
2.打开纸仓。
内部升降装置自动下降至纸张添加位置。
注释
视情况而定，纸仓打开可能需要一定的时间。
3.
将后限位挡板滑动到不会干扰加长纸的位置。
按动图中所示的手柄来滑动后限位挡板。

4.
完全取出已添加的纸张。
须知
取出所有纸张后将后限位挡板滑到加长纸位置时，纸张尺寸开关灯会闪烁或点亮。
注释
当纸张尺寸开关灯闪烁时，请转到步骤 5。
当纸张尺寸开关灯点亮时，请转到步骤 6。
5.
关闭纸仓。
须知
纸张尺寸开关灯开始闪烁。在闪烁时，请勿打开纸仓。一旦完成准备工作，纸张尺寸开关灯会停止闪烁并保持点亮。现在可以将纸张装入纸仓了。
6.
打开纸仓，然后将加长纸添加到大约 10 mm 的高度。
注意
添加纸张时，请小心不要被纸张边缘割破手。
7.
保持纸叠紧靠左侧壁，将左尺寸更改板（外部）滑向纸张。
注释

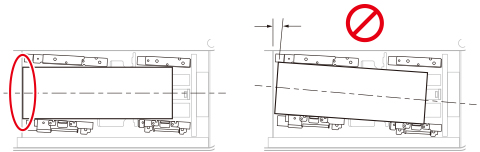

加长纸纸叠的边缘必须平行于左侧壁。
请勿将尺寸更改板调整得过紧，因为这可能造成纸张被部分抬起。
8.
推动纸叠以与左侧壁齐平并滑动左尺寸更改板（内部）。
9.

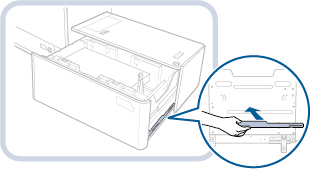

取出安装在纸仓右侧的尺寸更改板固定支架。
10.
安装尺寸更改板固定支架。
1.插入定位销。
2.拧紧内侧的硬币螺钉。
注释
请务必先拧紧内侧的硬币螺钉。如果先拧紧外侧的硬币螺钉，则尺寸更改板可能变斜。
请牢固拧紧硬币螺钉。如果硬币螺钉倾斜或松动，则可能会影响打印精度。
11.
使左尺寸更改板（外部）紧靠加长纸纸叠，拧紧尺寸更改板固定支架的外侧硬币螺钉。
注释

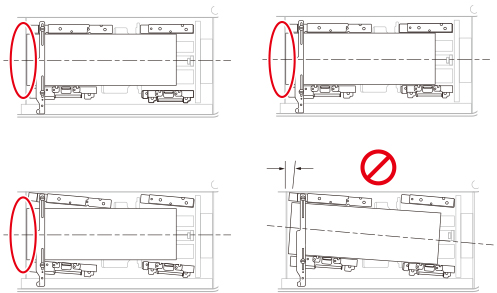

检查加长纸纸叠左边缘的两端是否都与左侧壁接触。
12.
将后限位挡板推向加长纸纸叠。
须知
如果未正确调整后限位挡板，则可能发生卡纸，图像质量可能降低，或本机内部可能变脏。请务必将后限位挡板正确对准纸仓顶部和底部纸张尺寸标记的情况下添加纸张。
13.
将右尺寸更改板（外部）滑向纸张。
注释
检查加长纸纸叠是否与左侧壁齐平。
滑动右尺寸更改板（外部）时，请小心，因为纸张可能滑到板下。
14.
将所有剩余纸张添加到纸仓中。
注释
如果纸叠的高度过高，则纸叠的边缘可能卷曲或起皱，因而可能导致打印质量不佳。请将纸叠分成多叠然后将其单独装入，各叠高度在 20 mm 或以下。
15.
将纸仓轻轻地推回本机，直到在关闭位置发出“咔哒”声。
内部升降装置自动升起，纸仓做好打印准备。
注意
当关闭纸仓时，请小心不要夹住手指。
16.
更改介质片上的纸张尺寸并将其插入介质板。
1.将介质片拉出介质板。
2.在介质片上粘贴纸张尺寸标签以符合新的纸张尺寸。
3.将介质片插入介质板。

将纸张添加到“长纸大容量侧纸仓 – A”中

如果在里面无纸时选择“ 长纸大容量侧纸仓 – A”，或如果“长纸大容量侧纸仓 – A”在打印作业过程中纸张用尽，触摸面板显示屏幕上会出现提示添加纸张的屏幕。
请按照以下步骤将纸张添加到“长纸大容量侧纸仓 – A”中。
注意
添加纸张时，请小心不要被纸张边缘割破手。
须知
如果在使用“装订”模式打印时纸张用尽并且打印停止，请勿取出准备要装订的输出页。（打印和装订会在添加纸张后恢复。）
注释
如果打印期间出现提示添加纸张的信息，则在添加正确的纸张后，自动执行剩余的打印作业。如果选择不同的供纸器，剩余的打印作业在按 [确定] 后开始执行。
1.
打开纸仓。
1.按开启按钮。
2.打开纸仓。
内部升降装置自动下降至纸张添加位置。
2.
准备要添加的纸张。
打开纸张包装，取出纸叠。
注释
为获得高质量打印输出，请使用Canon推荐的纸张。
添加纸张前，务必将纸张呈扇形展开几次，并对齐边缘以便于送入。应将从包装中新取出的纸张成叠扇动。

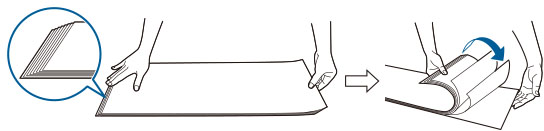

对于加长纸纸叠，握住其两端形成一个倾斜角度。然后，在一端将纸叠扇形展开以便空气进入。对齐纸叠后，以相同方式将另一端扇形展开。如果多张纸粘在一起，请小心地将其逐一分开。
3.
将纸叠添加到纸仓中，保持其边缘紧靠左侧壁。
4.
将纸仓轻轻地推回本机，直到在关闭位置发出“咔哒”声。
内部升降装置自动升起，纸仓做好打印准备。
注意
当关闭纸仓时，请小心不要夹住手指。
须知
在以下情况下，请调整尺寸更改板以符合正在添加的纸张尺寸。
设置/更改标准尺寸纸张的纸张尺寸
设置/更改加长纸的纸张尺寸
首次将纸张添加到纸仓中时。
添加纸张时，因正在添加的纸张尺寸与当前尺寸更改板设置的纸张尺寸不相符，纸叠的边缘可能会在纸仓中卷曲或者纸张边缘和尺寸更改板间出现间隙。
请勿在将纸张添加到纸仓中时使后限位挡板受到剧烈震动，否则可能导致本机发生故障或损坏。
请勿将下列类型的纸张添加到“长纸大容量侧纸仓 – A”中。否则可能会导致卡纸。
严重卷曲或褶皱的纸张
薄草纸
使用热转印打印机打印过的纸张
背面使用热转印打印机打印过的纸张
装入纸仓前，必须展平卷曲的纸张。
请勿将先前复印过的纸张添加到“长纸大容量侧纸仓 – A”中，否则可能导致本机发生故障或损坏。想要在正面已有复印内容的纸张的背面进行复印（双面复印的第 2 面）时，请务必使用手送纸盘送纸。
请勿在纸仓留空部分放置纸张或任何其他物体，否则可能导致本机发生故障或损坏。
“长纸大容量侧纸仓 – A”内部安装了纸张通风机。请勿将纸夹或其他异物插入通风机口。
如果在低湿度环境中将纸张添加到“长纸大容量侧纸仓 – A”中，则可能会发生卡纸。如果发生卡纸，请按照触摸面板显示屏幕上的说明清除卡纸。长纸大容量侧纸仓 – A（可选）此外，请确保添加的纸张没有卷曲。装入纸仓前，必须展平卷曲的纸张。
如果添加的纸张超过添加限制标记 ()，或者未将纸仓完全推入本机中，则无法进行复印或打印。
确保纸叠高度不超过添加限制标记 ()。
务必检查纸仓是否安装到位。
如果无法将第一个输出印张顺畅地输出到输出托盘上，我们建议事先在输出托盘上放一张尺寸与输出纸张相同或更大的空白印张。
注释
将纸张添加到纸仓时，确保“
 Secondary POD Deck-D”的纸张尺寸设置与正在添加的纸张尺寸相符。
将纸张添加到后限位挡板的辊下面。
如果纸叠的高度过高，则纸叠的边缘可能卷曲或起皱，因而可能导致打印质量不佳。请将纸叠分成多叠然后将其单独装入，各叠高度在 20 mm 或以下。
有关将标签纸添加到纸仓中的说明，请参阅 “添加标签纸”。
一次可将大约 550 张纸添加到“长纸大容量侧纸仓 – A”中。如果可以添加更多张纸，升降装置会再度下降。
有关添加透明胶片/透明薄膜的说明，请参阅 “添加透明胶片/透明薄膜/半透明薄膜”。
如果纸张包装上有关于纸张添加面的说明，请按照这些说明进行操作。
将纸张添加到“长纸大容量侧纸仓 – A”中时，将其打印面面朝上装入。
如果打印件有问题，请尝试翻转纸叠，然后重新装入。
有关预印纸（已印有徽标或图案的纸张）打印方向的更多信息，请参阅 “原稿方向和纸张方向的关系”。
用原包装将剩余的纸张重新包好，存放在干燥且远离阳光直射的地方。
如果纸张用尽并且打印停止，请装入新纸叠。装入新纸叠后打印重新开始。
