각 부분 명칭 및 기능

1.

기기를 조작하는 데 필요한 키, 터치 패널 화면 및 표시등이 포함되어 있습니다.

2.

"I"쪽으로 누르면 전원이 켜집니다.

3.

마킹 엔진과 정착 스테이션에 전원을 공급합니다.

4.

마킹 엔진 내부의 걸린 용지를 제거할 때 이들 커버를 여세요. ("용지 걸림 제거" 참고)

5.

용지를 적재하거나 걸린 용지를 확인하기 위해 페이퍼 데크를 열 때 누릅니다.
용지 공급 표시등을 사용하면 페이퍼 데크에 남아 있는 용지량을 확인할 수 있습니다.

6.

각 용지 데크에 용지(80 g/m2)를 1,000매까지 넣을 수 있습니다.

7.

정착 스테이션 내부의 걸린 용지를 제거할 때 이들 커버를 여세요. ("용지 걸림 제거" 참고)

8.

AC 콘센트에서 본체와 Duplex Color Image Reader Unit-M(옵션)에 전원을 공급합니다.

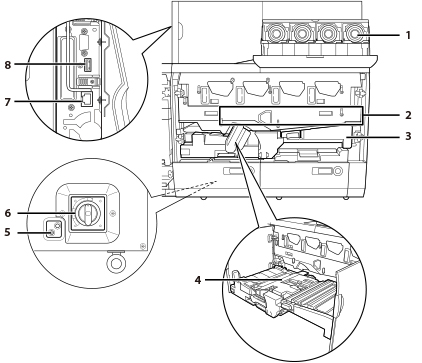

1.

토너 카트리지를 교체할 때 이 커버를 엽니다. ("폐토너통 교체" 참고)

2.

토너를 용지에 전달합니다.

3.

용지 데크로부터 급지되는 용지를 토너 이송 위치를 경유하여 정착 스테이션에 전달합니다. 급지 유니트는 또한, 양면 페이지 모드의 두번째 쪽이 설정된 경우 정착 스테이션으로부터 용지를 전달합니다. 급지 유니트 내부에 걸린 용지를 제거하려면 이 유니트를 빼냅니다. ("용지 걸림 제거" 참고)

4.

용지 기울기 또는 측면 가장자리의 분산을 보정합니다.

5.

전원 공급 유니트의 뒷면에 위치. 정기적으로 회로 차단기를 시험하려면 이 버튼을 누릅니다.

6.

전원 공급 유니트의 뒷면에 위치. 과전류나 누출 전류를 감지합니다.

7.

마킹 엔진의 상단 왼쪽 영역에 위치. 이 포트를 사용하여 기기를 네트워크에 연결합니다(imagePRESS Server).

8.

마킹 엔진의 상단 왼쪽 영역에 위치. 이 커넥터는 서비스 직원용이므로 정상적으로는 사용되지 않습니다.

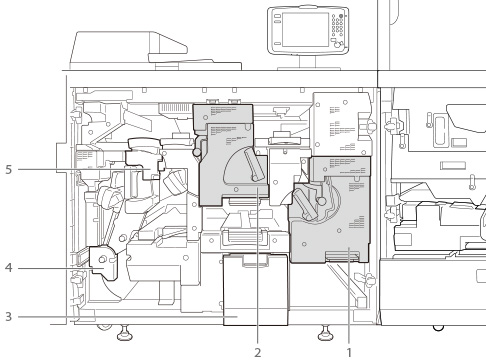

1.

용지로 이송된 토너를 정착합니다. 어셈블리 내부에 걸린 용지를 제거하려면 기본 정착 유니트를 빼냅니다. ("용지 걸림 제거" 참고)

2.

토너를 확실히 정착시키기 위해, 일부 용지 종류는 기본 정착 어셈블리를 통과한 후에 보조 정착 어셈블리를 통과해야 합니다. 어셈블리 내부에 걸린 용지를 제거하려면 보조 정착 유니트를 빼냅니다. ("용지 걸림 제거" 참고)

3.

폐토너통을 교체할 때 이 트레이를 빼냅니다. ("폐토너통 교체" 참고)

4.

양면 인쇄를 수행할 때 용지를 뒤집어서 마킹 엔진으로 반환합니다. 또한 이 유니트는 앞면이 위로/앞면이 아래로 모드 설정에 따라, 인쇄면이 위 또는 아래를 향하여 출력되도록 용지를 뒤집습니다.
유니트 내부에 걸린 용지를 제거하려면 전달/리버스 유니트를 빼냅니다.

5.

열에 의해 발생하는 용지의 말림을 보정합니다. 급지 유니트 내부에 걸린 용지를 제거하려면 이 유니트를 빼냅니다.

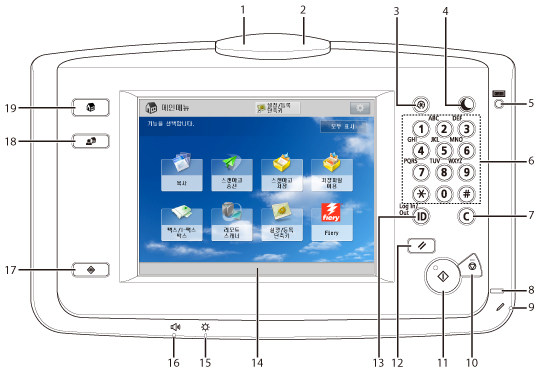

1.

기기가 작동 중인 경우에는 녹색으로 깜빡이고 수신된 데이터가 메모리에 저장된 경우에는 녹색으로 켜진 채 있습니다.

2.

기기에 에러가 발생하면 적색이 점등됩니다. 에러 표시등에 불이 들어오면 터치 패널 화면에 나타나는 지침을 따릅니다. 에러 표시등이 계속 적색으로 켜져 있으면 가까운 캐논 공식 대리점에 문의하십시오.

3.

설정/등록을 지정할 때 누릅니다.

4.

절전 모드/슬립 모드를 설정 또는 취소하려면 누릅니다. 기기가 절전 모드/슬립 모드에 진입할 때 점등됩니다. 자동 슬립 모드에 대한 자세한 내용은 "주전원 및 절전 키"를 참고하십시오. 을 누른 후 활성화되는 모드에 관한 자세한 내용은 "절전 키를 눌러 활성화된 모드 전환"를 참고하십시오.

5.

복사 및 인쇄의 총 카운트를 터치 패널 화면에 나타낼 때 누릅니다.

6.

숫자 값을 입력할 때 누릅니다.

7.

입력한 값 또는 문자를 삭제할 때 누릅니다.

8.

주전원을 켜면 점등됩니다.

9.

터치 패널 화면에서 문자를 입력하는 경우에 사용합니다. 편집 펜을 분실한 경우, 가까운 캐논 공식 대리점에 문의하십시오. 편집 펜 대신에 연필이나 볼펜 등과 같이 끝이 뾰족한 물체를 조작 패널에 사용하지 마십시오.

10.

스캔 또는 복사 작업과 같이 진행 중인 작업을 중지하려면 누릅니다.

11.

작업을 시작할 때 누릅니다.

12.

기기의 표준 설정으로 복원할 때 누릅니다.

13.

부문별 ID 관리와 같은 로그인 서비스를 설정한 경우 로그인/로그아웃하려면 누릅니다.

14.

각 기능에 대한 설정 화면이 이 화면에 표시됩니다. 기본으로 8개 기능 키가 표시됩니다.

15.

터치 패널 화면의 밝기를 조정합니다.

16.

청취 가능 톤 화면을 표시하려면 누릅니다.

17.

작업 상태를 확인하거나 인쇄 작업을 취소할 때 누릅니다. 또한 남아 있는 용지 양과 같은 기기의 상태를 확인하려면 누릅니다.

18.

사용자메뉴에 저장된 즐겨찾기 기능을 검색할 때 누릅니다. 또한 인증을 사용하는 경우 각 사용자 별로 설정된 사용자메뉴가 표시될 수 있습니다. ("사용자메뉴" 참고)

19.

기능을 전환하는 경우와 같이 메인메뉴 화면을 표시하려면 누릅니다.
