Inceppamenti carta nella Booklet Finisher-X

85J2-02W
Controllare la posizione dell'inceppamento della carta sul pannello digitale e rimuoverlo. La funzione Booklet Finisher-X è opzionale. Apparecchiature opzionali
Verifica prima della gestione
Se nel vassoio opuscoli è presente della carta, rimuoverla.
All'interno del pannello anteriore
Unità di pinzatura centrale del Booklet Finisher-X

All'interno del pannello anteriore

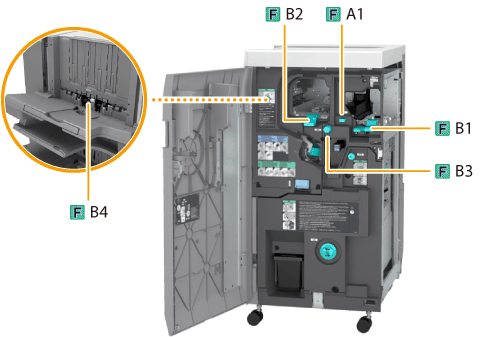

Le posizioni di inceppamento della carta sono indicate da numeri, ad esempio F-A1 o F-B1, come mostrato nella figura in basso.
1
Aprire il pannello anteriore del finisher.
2

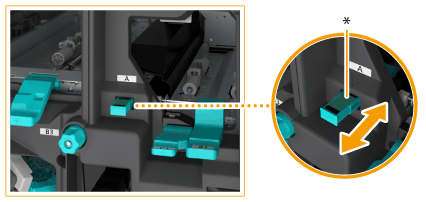

Se è collegato Puncher Unit-BG o Puncher Unit-BH, far scorrere la guida (F-A1) in modo da allinearla con il segno.
* Far scorrere la guida all'indietro o in avanti per allineare la  più vicina con il segno ().
3
Aprire la guida (F-B1).
4
Verificare la presenza di carta inceppata.
Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.
Chiudere la guida (F-B1).
5
Aprire la guida (F-B2).
6
Girare la manopola (F-B3) nella direzione della freccia.
7
Se è presente carta inceppata nella guida (F-B2), estrarla delicatamente nella direzione della freccia.
8
Verificare la presenza di carta inceppata nella guida (F-B4).
Aprire la guida (F-B4).
Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.
Chiudere la guida (F-B4).
9
Chiudere la guida (F-B2).
10
Chiudere il pannello anteriore del finisher.
Continuare a seguire le istruzioni sullo schermo per riprendere l'operazione interrotta o continuare con l'eliminazione dell'inceppamento della carta.

Unità di pinzatura centrale del Booklet Finisher-X

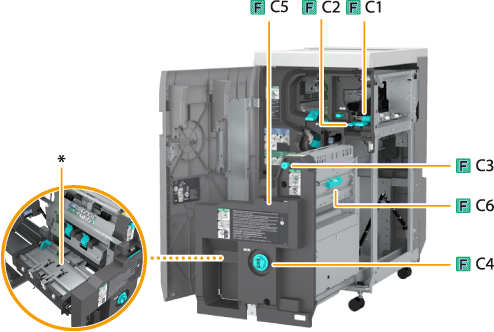

Le posizioni di inceppamento della carta sono indicate da numeri, ad esempio F-C1 o F-C2, come mostrato nella figura in basso.
* Guida di consegna
1
Aprire il pannello anteriore del finisher.
2
Aprire la guida (F-C1).
3
Aprire la guida (F-C2).
4
Verificare se la carta è inceppata.
Ruotare la manopola (F-C3) nella direzione della freccia.
Se la carta è inceppata, viene alimentata nella guida (F-C2).
Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.
Chiudere la guida (F-C2).
5
Chiudere la guida (F-C1).
6

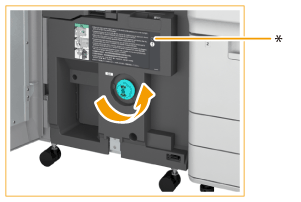

Premendo la manopola verso l'interno (F-C4), girarla nella direzione della freccia fino allo spegnimento del segnale luminoso.
Questa procedura non è richiesta se la spia è spenta.
* Spia
7
Rimuovere la carta in uscita dal vassoio opuscoli.
8
Estrarre l'unità di pinzatura centrale (F-C5).
9
Verificare se la carta è inceppata nel coperchio superiore destro dell'unità di pinzatura a sella (F-C6).
Aprire il coperchio di destra (F-C6).
Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.
Chiudere il coperchio di destra (F-C6).
10

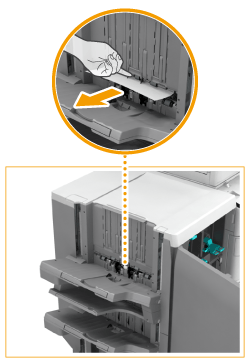

Aprire la guida di consegna e verificare l'eventuale presenza di carta inceppata.
Questa procedura non è necessaria se viene collegato il Inner Booklet Trimmer-A.
Se è presente carta inceppata, aprire la guida di consegna ed estrarre delicatamente la carta nella direzione della freccia.
Chiudere la guida di consegna.
11
Spingere l'unità di pinzatura centrale (F-C5) e chiudere il pannello anteriore del finisher.
Continuare a seguire le istruzioni sullo schermo per riprendere l'operazione interrotta o continuare con l'eliminazione dell'inceppamento della carta.
