용지가 걸린 위치 Booklet Finisher-X
터치 패널 화면에서 용지가 걸린 위치를 확인하고 제거합니다. Booklet Finisher-X은(는) 옵션입니다. 옵션 장비
|
취급 전 확인소책자 트레이에 용지가 있으면 제거합니다. |
앞커버 안

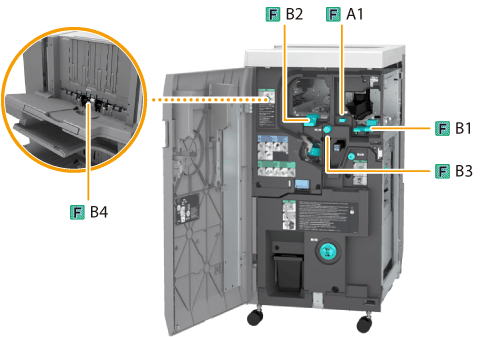

용지 걸림 위치는 아래 그림과 같이, F-A1 또는 F-B1 등의 숫자로 표시됩니다.
1
피니셔의 앞면 커버를 엽니다.
2
Puncher Unit-BF 또는 Puncher Unit-BG가 장착된 경우 가이드(F-A1)를 밀어서 표시와 정렬시킵니다.
* 가이드를 안 또는 밖으로 움직여 가장 가까운  을(를) 마크에 맞게 정렬합니다( ). |
3
가이드(F-B1)를 엽니다.
4
용지가 걸렸는지 확인합니다.
 | 용지가 걸리면 화살표 방향으로 부드럽게 당겨 빼내십시오.  |
 | 가이드(F-B1)를 닫습니다. |
5
가이드(F-B2)를 엽니다.
6
다이얼(F-B3)을 화살표 방향으로 돌립니다.
7
가이드(F-B2)에 용지가 걸려 있는 경우 화살표 방향으로 부드럽게 당겨 빼냅니다.
8
가이드(F-B4)에 용지가 걸려 있는지 확인합니다.
| 가이드(F-B4)를 엽니다. |
| 용지가 걸리면 화살표 방향으로 부드럽게 당겨 빼내십시오.  |
 | 가이드(F-B4)를 닫습니다. |
9
가이드(F-B2)를 닫습니다.
10
피니셔의 앞면 커버를 닫습니다.
계속 화면의 안내에 따라 중단된 작업을 진행하거나 용지 걸림을 계속 제거하십시오.
중철기 설치 대상 Booklet Finisher-X
용지 걸림 위치는 아래 그림과 같이, F-C1 또는 F-C2 등의 숫자로 표시됩니다.
* 전송 가이드
1
피니셔의 앞면 커버를 엽니다.
2
가이드(F-C1)를 엽니다.
3
가이드(F-C2)를 엽니다.
4
용지가 걸렸는지 확인하십시오.
| 노브(F-C3)를 화살표 방향으로 돌립니다. 용지가 걸려 있는 경우 가이드(F-C2)로 이송됩니다. |
| 용지가 걸리면 화살표 방향으로 부드럽게 당겨 빼내십시오.  |
| 가이드(F-C2)를 닫습니다. |
5
가이드(F-C1)를 닫습니다.
6
램프가 꺼질 때까지 다이얼(F-C4)을 밀면서 화살표 방향으로 돌립니다.
램프가 꺼진 경우 이 과정이 필요하지 않습니다.
* 램프
7
소책자 트레이에서 출력 용지를 꺼냅니다.
8
중철기(F-C5)를 꺼냅니다.
9
중철기(F-C6)의 우측 커버 안에 용지가 걸려 있는지 확인합니다.
| 우측 커버(F-C6)를 엽니다. |
| 용지가 걸리면 화살표 방향으로 부드럽게 당겨 빼내십시오.  |
| 우측 커버(F-C6)를 닫습니다. |
10
전송 가이드를 열고 용지가 걸렸는지 확인합니다.
Inner Booklet Trimmer-A이(가) 장착된 경우 이 과정이 필요하지 않습니다.
| 용지가 걸린 경우 전송 가이드를 열고 화살표 방향으로 용지를 부드럽게 당겨 빼냅니다.  |
| 전송 가이드를 닫습니다. |
11
중철기(F-C5)를 밀고 피니셔의 앞커버를 닫습니다.
계속 화면의 안내에 따라 중단된 작업을 진행하거나 용지 걸림을 계속 제거하십시오.
