Staple Finisher-W PRO/Booklet Finisher-W PRO에 용지 걸림
터치 패널 화면에서 용지가 걸린 위치를 확인하고 제거합니다. Staple Finisher-W PRO/Booklet Finisher-W PRO은(는) 옵션 사항입니다. 옵션 장비
|
취급 전 확인열려 있는 모든 커버를 닫으십시오. |
상단 커버 안

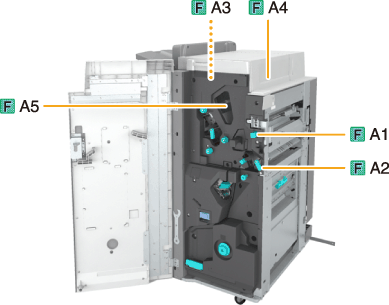

용지 걸림 위치는 아래 그림과 같이, F-A1 또는 F-A2 등의 숫자로 표시됩니다.
중요 |
Document Insertion Unit-N이(가) 피니셔에 인접하게 부착된 경우 걸린 용지를 제거할 때 문서 삽입 장치의 일부가 피니셔를 방해할 수 있습니다. 피니셔에서 걸린 용지를 제거하기 전에 문서 삽입 장치를 들어 올립니다. |
1
피니셔의 앞면 커버를 엽니다.
2
Puncher Unit-BS 또는 Puncher Unit-BT가 장착된 경우 버튼(F-A1)을 끝까지 누릅니다.
3
가이드(F-A2)를 엽니다.
4
용지가 걸리면 화살표 방향으로 부드럽게 당겨 빼내십시오.
5
가이드(F-A2)를 닫습니다.
6
Document Insertion Unit-N이(가) 피니셔에 인접하게 부착된 경우 문서 삽입 장치를 엽니다.
7
상단 커버(F-A3)에 용지가 걸렸는지 확인합니다.
 | 상단 커버(F-A3)를 엽니다. |
 | 용지가 걸리면 화살표 방향으로 부드럽게 당겨 빼내십시오.  |
8
가이드(F-A4)를 엽니다.
9
용지가 걸렸는지 확인하십시오.
| 용지가 걸리면 화살표 방향으로 부드럽게 당겨 빼내십시오.  |
| 가이드(F-A4)를 닫습니다. |
10
상단 커버(F-A3)를 닫습니다.
피니셔의 상단 커버를 닫은 후 라벨이 표시하는 위치를 꾹 눌러 커버를 단단히 닫습니다.
11
F-A5 가이드(우묵한 곳에 위치)에 용지가 걸려 있는 경우 화살표 방향으로 부드럽게 당겨 빼냅니다.
12
피니셔의 앞면 커버를 닫습니다.
계속 화면의 안내에 따라 중단된 작업을 진행하거나 용지 걸림을 계속 제거하십시오.
앞커버 안

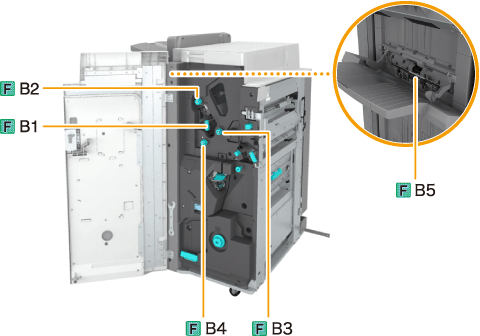

용지 걸림 위치는 아래 그림과 같이, F-B1 또는 F-B2 등의 숫자로 표시됩니다.
1
피니셔의 앞면 커버를 엽니다.
2
가이드(F-B1)를 엽니다.
3
노브(F-B2)를 돌리고 용지가 걸렸는지 확인합니다.
| 노브(F-B2)를 돌립니다. |
| 용지가 걸리면 화살표 방향으로 부드럽게 당겨 빼내십시오.  |
4
가이드(F-B1)를 닫습니다.
5
노브(F-B3, F-B4)를 돌리고 용지가 걸렸는지 확인합니다.
| 노브(F-B3)를 화살표 방향으로 돌립니다. 용지가 걸려 있는 경우 출력부로 이송됩니다. |
| 노브(F-B4)를 화살표 방향으로 돌립니다. 용지가 걸려 있는 경우 출력부로 이송됩니다.  |
6

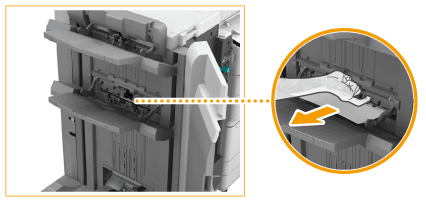

F-B5 가이드(용지 배출구 하단 입구에 위치)를 들어 올리고 용지를 화살표 방향으로 부드럽게 당겨 빼냅니다.
7
피니셔의 앞면 커버를 닫습니다.
계속 화면의 안내에 따라 중단된 작업을 진행하거나 용지 걸림을 계속 제거하십시오.
중철기 설치 대상 Booklet Finisher-W PRO

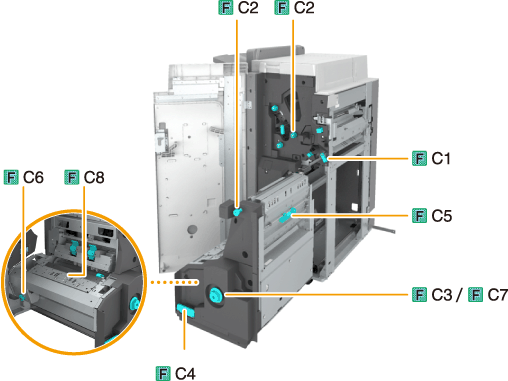

용지 걸림 위치는 아래 그림과 같이, F-C1 또는 F-C2 등의 숫자로 표시됩니다.
1
피니셔의 앞면 커버를 엽니다.
2
가이드(F-C1)를 엽니다.
3
다이얼을 돌리고 용지가 걸렸는지 확인합니다.
| 상단 다이얼(F-C2)을 화살표 방향으로 돌립니다. 용지가 걸려 있는 경우 가이드(F-C1)로 이송됩니다. |
| 하단 다이얼(F-C2)을 화살표 방향으로 돌립니다. 용지가 걸려 있는 경우 가이드(F-C1)로 이송됩니다.  |
4
F-C1 가이드에 걸린 용지를 화살표 방향으로 부드럽게 당겨 제거합니다.
5
가이드(F-C1)를 닫습니다.
6

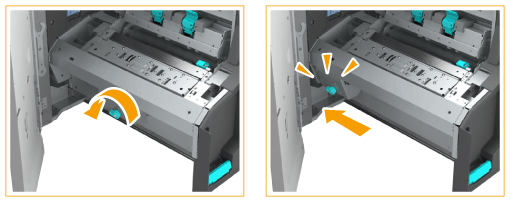

램프가 꺼질 때까지 다이얼(F-C3)을 밀면서 화살표 방향으로 돌립니다.
램프가 꺼진 경우 이 과정이 필요하지 않습니다.
* 램프
다이얼(F-C3)을 돌리면 걸린 용지가 소책자 트레이의 전송 가이드로 이동합니다.
만일 Booklet Trimmer-F가 부착된 경우 다이얼을 돌리면 걸린 용지가 Booklet Trimmer-F의 급지 벨트로 이동합니다.
7
소책자 트레이의 컨베이어에 용지가 걸려 있으면 제거합니다.
Booklet Trimmer-F이(가) 부착된 경우, 급지 벨트에서 돌출된 걸린 용지를 제거합니다.
8
중철기(F-C4)를 꺼냅니다.
9
중철기에 용지가 걸렸는지 확인합니다.
| 중철기(F-C5)의 우측 커버를 엽니다. |
| 용지가 걸리면 화살표 방향으로 부드럽게 당겨 빼내십시오.  |
 | 중철기(F-C5)의 우측 커버를 닫습니다. |
10
누름 장치가 제자리에 있는지 확인합니다.
누름 장치가 제자리에 있지 않은 경우 다이얼(F-C6)을 돌려 계속 안으로 이동시킵니다.
누름 장치는 소책자를 만들 용지 중앙이 깔끔하게 접히도록 하기 위한 것입니다. 누름 장치가 적절한 위치에 있지 않으면 중철될 용지를 소책자 트레이에 급지할 수 없습니다.
11
중철기의 출력부에 용지가 걸려 있는지 확인합니다.
| 다이얼(F-C7)을 밀면서 램프가 꺼질 때까지 화살표 방향으로 돌립니다. |
| 중철기의 출력부에 용지가 걸려 있는 경우 용지를 화살표 방향으로 가볍게 당겨 빼냅니다.  |
* 램프
12
가이드(F-C8)를 열고 용지가 걸렸는지 확인합니다.
용지가 걸린 경우 F-C8 가이드를 열고 화살표 방향으로 용지를 부드럽게 당겨 빼냅니다.
13
가이드(F-C8)를 닫습니다.
14
중철기를 밀고 피니셔의 앞커버를 닫습니다.
계속 화면의 안내에 따라 중단된 작업을 진행하거나 용지 걸림을 계속 제거하십시오.
