tryck på <Nästa>.
tryck på <Starta utskrift>.
|
Endast C7700-serien
Använd <-> och <+> i <Framsida> i <Justera framkant (e)> för att ange värdet.
|
Endast C5700-serien
Ange värdet med <-> och <+> i <Framsida>.
|
<+>
<->
kontrollera framkantsbilden på baksidan av provsidan.
tryck på <OK>.
<+>
<->
kontrollera den vänstra kantbilden på baksidan av provsidan.
tryck på <OK>.

|
1
|
Ange förstorings-/förminskningsförhållandet (%) för <Zoom (f)> och <Zoom (d)> på skärmbilden <Justera bildplacering>
tryck på <OK>.
<Zoom (f)>
Förstorar eller förminskar bilden i den riktning som är parallell mot matningsriktningen enligt angivet förhållande.
<Zoom (d)>
Förstorar eller förminskar bilden i den riktning som är vinkelrätt mot matningsriktningen enligt angivet förhållande.
Försök skriva ut provsidan igen om så behövs och kontrollera därefter korrigeringsmängden.
|

|
1
|
Mät upp längden på markeringarna <f> <d> på provsidan manuellt.
Standardvärden är <f> = 360,0 mm och <d> = 250,0 mm.
Om du skriver ut provsidan på ett papper som är mindre än 270 x 380 mm, kan du inte mäta längden på <f> och <d> eftersom hela bilden inte kan skrivas ut på pappret. I så fall anger du förstoring/förminskning i procent genom att jämföra det uppmätta värdet för "f/2" och "d/2" med standardvärdena (f/2: 180 mm, d/2: 125 mm). Justera zoomförhållandet med det beräknade procentvärdet.
|
|
2
|
Tryck på <Justera med provsida>.
|
|
3
|
Ange längden för provsidan på både fram- och baksidorna
tryck på <OK>.Om t.ex. den uppmätta längden på <f> är 360,4 mm, anger du 360,4. Skillnaden i längd (0,4 mm i detta fall) förminskas automatiskt så att bilden skrivs ut i rätt storlek.
<f>
Ange den uppmätta längden för markeringen <f> på provsidan.
<d>
Ange den uppmätta längden för markeringen <d> på provsidan.
Försök skriva ut provsidan igen om så behövs och kontrollera därefter korrigeringsmängden.
|
|
Höger sida
|
|||
Matningsriktning
|
Framkant
|
|
Bakkant
|
|
Vänster sida
|
|
|
Om den utskrivna bilden är feljusterad, väljer du läget <Korrigera feljustering av bild> först.
|
<Korrigera feljustering av bild>.
|
1
|

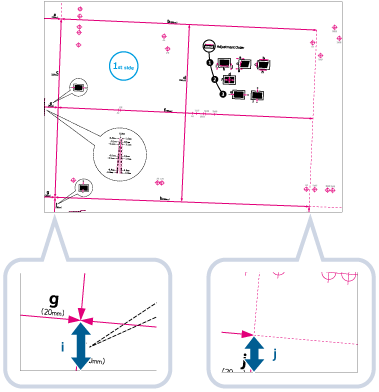

Mät upp längden på markeringarna <i> och <j> på provsidan.
<i> skrivs ut på vänster framkant i matningsriktningen och <j> skrivs ut på vänster bakkant.
Exempel: <i> = 21,0 mm och <j> = 20,5 mm

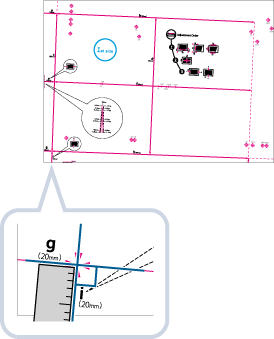

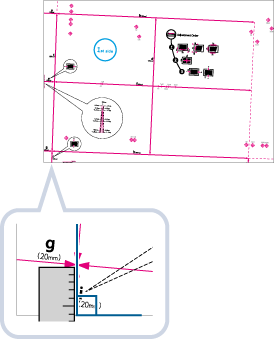

Mät längden på markeringarna <i> och <j> korrekt enligt nedan.
|
||||
|
2
|
På skärmbilden <Korrigera feljustering av bild>, ange aktuella värden för <i> och <j> för fram- och baksidor
<i>
Ange den uppmätta längden för markeringen <i> på provsidan.
<j>
Ange den uppmätta längden för markeringen <j> på provsidan.
Om du följer exemplet och anger längden 21,0 mm för <i> och 20,5 mm för <j> kommer skillnaden på 0,5 mm att korrigeras automatiskt.
|
||||
|
3
|
Skriv ut provsidan igen och kontrollera bildens placering
och tryck på <OK>. |

|
1
|
Kontrollera bildens placering på det utmatade papperet.

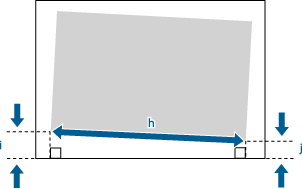

I exemplet är längden för <h> 360,0 mm, <i> 21,0 mm och <j> 20,5 mm.
|
|
2
|
Mät och ange värdena för följande poster
och tryck på <OK>.Med hjälp av följande tre numeriska värden justeras en enhet automatiskt så att utskriftsområdet och papperet blir parallella.
<h>
Ange den uppmätta längden för utskriftsområdets vänstra sida.
<i>
Ange den uppmätta längden från utskriftsområdets vänster sidas framkant till papperets vänstra sida.
<j>
Ange den uppmätta längden från utskriftsområdets vänstra sidas bakkant till papperets vänstra sida.
Om du följer exemplet och anger längden 360,0 mm för <h>, 21,0 mm för <i> och 20,5 mm för <j> kommer skillnaden på 0,5 mm att korrigeras automatiskt.
|
|
3
|
Gör en ny utskrift och kontrollera bildens placering
och tryck på <OK>.Upprepa eventuellt korrigeringen på nytt.
|
<OK>.
|
|
För att återställa det ackumulerade värdet, tryck på <Återställ grundinst.>.
Om pass- och skärmärken skrivs ut på det utmatade papperet är utskriftsområdet lika med området innanför dessa märken.
|
|
Höger sida
|
|||
Matningsriktning
|
Framkant
|
|
Bakkant
|
|
Vänster sida
|
|
|
Ange läget <Korrigera feljustering av bild> och sedan läget <Korr. distort. (trapetsoid)> innan du anger läget <Korrig. distort. (parallellogram)>.
|
<Korr. distort. (trapetsoid)>.
|
1
|
Mät upp längden på markeringarna <b> <h> på provsidan.
Markeringen <b> skrivs ut på höger sida och <h> skrivs ut på vänster sida i matningsriktningen.
I exemplet är längden för <b> 360,0 mm och <h> 355,5 mm.
|
|
2
|
På skärmbilden <Korr. distort. (trapetsoid)>, ange "250,0" för <c> för både fram- och baksidorna.
|
|
3
|
Ange värdena <b> <h> för fram- och baksidor.
<b>
Ange den uppmätta längden för markeringen <b> på provsidan.
<h>
Ange den uppmätta längden för markeringen <h> på provsidan.
Om du följer exemplet och anger längden 360,0 mm för <b> och 355,5 mm för <h> kommer distortionsskillnaden på 0,5 mm att korrigeras automatiskt.
|
|
4
|
Skriv ut provsidan igen och kontrollera bildens placering
tryck på <OK>.Upprepa eventuellt korrigeringen på nytt.
|

|
1
|
Kontrollera bildens placering på det utmatade papperet.
I exemplet är längden för <c> 250,0 mm, <b> 360,0 mm och <h> 355,5 mm.
|
|
2
|
Mät och ange värdena för följande poster
och tryck på <OK>.Med hjälp av följande tre numeriska värden justeras en enhet automatiskt så att det förvrängda utskriftsområdet kan korrigeras.
<c>
Ange den uppmätta längden på utskriftsområdets framkant i relation till matningsriktningen.
<b>
Ange den uppmätta längden från utskriftsområdets höger sidas framkant till utskriftsområdets högra sidas bakkant.
<h>
Ange den uppmätta längden från utskriftsområdets vänstra sidas framkant till utskriftsområdets vänstra sidas bakkant.
Om du följer exemplet och anger längden 250,0 mm för <c>, 360,0 mm för <b> och 355,5 mm för <h> kommer skillnaden på 0,5 mm att korrigeras automatiskt.
|
|
3
|
Gör en ny utskrift och kontrollera bildens placering
och tryck på <OK>.Upprepa eventuellt korrigeringen på nytt.
|
<OK>.
|
|
För att återställa det ackumulerade värdet, tryck på <Återställ grundinst.>.
Om pass- och skärmärken skrivs ut på det utmatade papperet är utskriftsområdet lika med området innanför dessa märken.
|
|
Höger sida
|
|||
Matningsriktning
|
Framkant
|
|
Bakkant
|
|
Vänster sida
|
|
|
Ange läget <Korrigera feljustering av bild> först innan du anger läget <Korrig. distort. (parallellogram)>.
|
<Korrig. distort. (parallellogram)>.
|
1
|

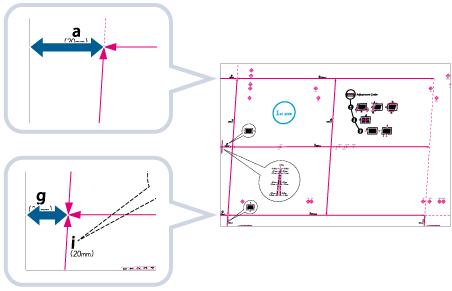

Mät upp längden på markeringarna <g> <a> på provsidan.
Markeringen <g> skrivs ut på vänster sidas framkant och markeringen <a> skrivs ut på höger sidas framkant i matningsriktningen.

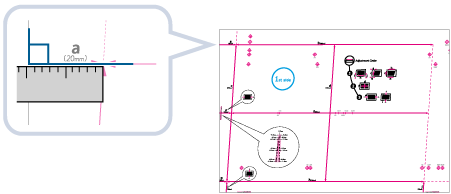

I exemplet är längden för <g> 20,5 mm och <a> 21,0 mm. Mät längden på markeringarna <g> <a> korrekt enligt nedan.
|
|
2
|
På skärmbilden <Korrig. distort. (parallellogram)>, ange "250,0" för <c> för både fram- och baksidorna.
|
|
3
|
Ange värdena <g> och <a> för fram- och baksidor
och tryck på <OK>.
<g>
Ange den uppmätta längden för markeringen <g> på provsidan.
<a>
Ange den uppmätta längden för markeringen <a> på provsidan.
Enligt exemplet anger du 20,5 för <g> och 21,0 för <a>. Skillnaden mellan <g> och <a> (0,5 mm) korrigeras automatiskt.
|

|
1
|
Kontrollera bildens placering på det utmatade papperet.
I exemplet är längden för <c> 250,0 mm, <g> 20,5 mm och <a> 21,0 mm.
|
|
2
|
Mät och ange värdena för följande poster
och tryck på <OK>.Med hjälp av följande tre numeriska värden justeras en enhet automatiskt så att utskriftsområdet och papperet blir parallella.
<c>
Ange den uppmätta längden på utskriftsområdets framkant i relation till matningsriktningen.
<g>
Ange den uppmätta längden från utskriftsområdets vänstra sidas framkant till framkanten på det utmatade papperet.
<a>
Ange den uppmätta längden från utskriftsområdets höger sidas framkant till framkanten på det utmatade papperet.
Enligt exemplet anger du 250,0 för <c>, 20,5 för <g> och 21,0 för <a>. Skillnaden mellan <g> och <a> (0,5 mm) korrigeras automatiskt.
|
|
3
|
Skriv ut provsidan igen och kontrollera bildens placering
tryck på <OK>.Upprepa eventuellt korrigeringen på nytt.
|
<OK>.
|
|
För att återställa det ackumulerade värdet, tryck på <Återställ grundinst.>.
Om pass- och skärmärken skrivs ut på det utmatade papperet är utskriftsområdet lika med området innanför dessa märken.
|
