Замена блока барабана
148Y-040

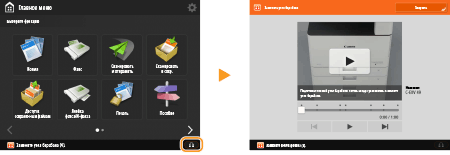

Когда срок службы узла барабана подходит к концу, сообщение с предложением заменить узел барабана отобразится в нижней части экрана. Нажмите значок в правом нижнем углу сенсорного дисплея и следуйте инструкциям по замене узла барабана, отображенным на экране.
|
|
|
Храните блоки барабанов в местах, исключающих воздействие источников света, таких как прямые солнечные лучи.
Хранение блока барабана в холодных, но быстро нагревающихся местах или местах с резкими перепадами температур приводит к появлению капелек воды (конденсата) внутри блока.
Не снимайте оранжевую защитную крышку, пока не появится соответствующая инструкция в следующей процедуре.
|
|
|
Номер модели узла барабана см. в разделе Заменяемые компоненты.
Сообщение о замене узла барабана, отображаемое в нижней части экрана, отличается в зависимости от контракта.
Нажмите кнопку <Закрыть> после завершения замены узла барабана.
|
Процедура замены блока барабана
1
Откройте переднюю крышку основного аппарата.
2
Откройте крышку блока барабана.
3

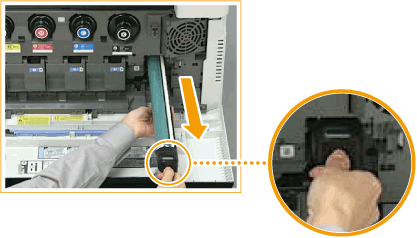

Выдвиньте узел барабана.
Достаньте блок барабана, поддерживая его руками, как показано на рисунке.
Не наклоняйте узел барабана. Это может привести к высыпанию тонера.
4
Извлеките новый узел барабана из коробки.
5

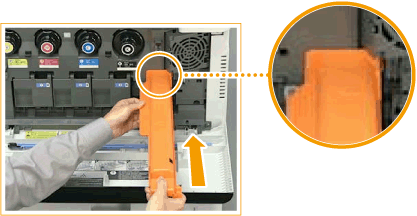

Установите новый узел барабана.
6

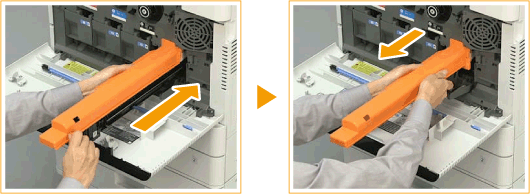

Снимите защитную крышку.
Сдвиньте до упора бегунок на правой стороне оранжевого защитного покрытия в сторону задней части основного блока и удалите защитное покрытие.
7
Закройте крышку блока барабана.
8
Закройте переднюю крышку аппарата.
|
|
|
После завершения замены поместите использованный узел барабана в пакет, где был новый узел барабана, и храните его в нем, пока его не заберет местный авторизованный дилер Canon.
|
