Přední strana
|
imageRUNNER ADVANCE DX 717i/617i/527i
|
imageRUNNER ADVANCE DX 717iZ/617iZ/527iZ
|
|
/b_T02843.gif)
|
|

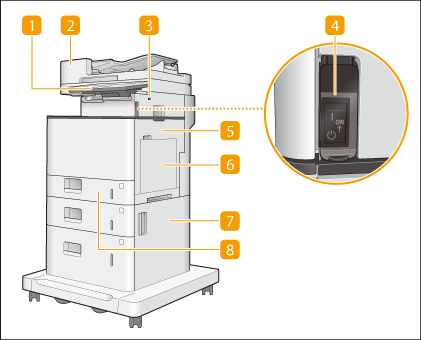

Ovládací panel
Na ovládacím panelu se nachází indikátory a displej dotekového panelu. Prostřednictvím ovládacího panelu lze provádět všechny operace a nastavení.
Podavač
Automaticky podává originály ke skenování do zařízení. Pokud jsou do podavače vloženy dva nebo více listů papíru, originály se skenují postupně bez přerušení. Podavač
USB port (pravá přední strana stroje)
Ke stroji lze připojit zařízení, jako např. paměťové zařízení USB. Připojení paměťového zařízení USB
V případě některých paměťových médií se může stát, že nedokáží uložit data správně.
USB port (na pravé přední straně stroje) podporuje standard USB 2.0.
Vypínač
Stiskněte vypínač při zapínání nebo vypínání stroje.
Pravý kryt hlavní jednotky
Tento kryt otevřete při odstraňování papíru zachyceného uvnitř zařízení. Zachycení papíru ve zdroji papíru
Víceúčelová přihrádka
Uložte papír do víceúčelové přihrádky, jestliže chcete použít jiný typ papíru, než jaký je uložen v zásuvce na papír.
Pravý kryt zásuvky na papír
Tento kryt otevřete při odstraňování papíru zachyceného uvnitř zařízení. Zachycení papíru ve zdroji papíru
Zásuvka na papír 1
Zde ukládejte typ papíru, který často používáte. Zásuvka na papír

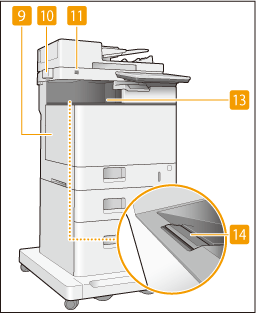

Levý kryt hlavní jednotky
Otevřete tento kryt, chcete-li vyměnit tonerovou kazetu. Výměna tonerové kazety
Úložná krabice na ubrousky na čištění skla
Tuto krabici použijte k uchovávání ubrousků na čištění kopírovací desky.
Senzor pohybu
Když senzor pohybu v blízkosti stroje detekuje osobu, stroj vystoupí z režimu spánku automaticky. Přechod do režimu spánku

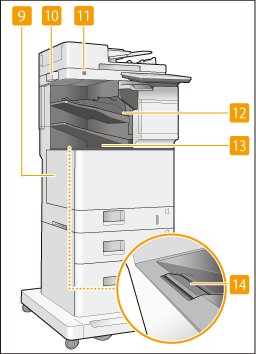

Finišer
Při dopravování papíru do výstupní přihrádky můžete použít některé funkce kompletace. Finišer (imageRUNNER ADVANCE DX 717iZ/617iZ/527iZ)
Výstupní přihrádka (přihrádka A)
Po dokončení tisku zde vystoupí papír. Pokud používáte imageRUNNER ADVANCE DX 717iZ/617iZ/527iZ, můžete konfigurací <Output Tray Settings> zadat funkce, pro které se má přihrádka používat. <Output Tray Settings> *
Podpěra papíru na výstupní přihrádce
Vyklopte tuto podpěru, aby papír po vytisknutí nespadl.
|
|
|
Další informace o nastavení volitelného zařízení nainstalovaného na stroji viz v Možnosti.
|
Připojení paměťového zařízení USB
Do portů USB umístěných na pravé straně stroje můžete připojit paměťové zařízení USB a tisknout data přímo z paměťového zařízení USB. Originály naskenované na stroji lze také přímo uložit do paměťového zařízení USB. Práce s daty na paměťovém médiu
|
|
Při připojování paměťového zařízení USB ke stroji dbejte na to, aby bylo orientováno správným směrem. Jestliže je nepřipojíte řádným způsobem, můžete způsobit závadu na paměťovém zařízení USB nebo na stroji.
Při odebírání paměťového zařízení USB se řiďte náležitým postupem. Odebrání paměťového média Když tak neučiníte, můžete způsobit závadu na paměťovém zařízení USB nebo na stroji.
Stroj podporuje paměťová zařízení USB formátu FAT32/exFAT.
|
|
|
Nepodporovaná zařízení a použitíPaměťová média se zabezpečovacími funkcemi
Paměťová média neodpovídající parametrům USB
Čtečky paměťových karet připojené přes USB
Připojení paměťového média pomocí prodlužovacího kabelu
Připojení paměťového média přes rozbočovač USB
|
