Przednia strona
|
imageRUNNER ADVANCE DX 717i/617i/527i
|
imageRUNNER ADVANCE DX 717iZ/617iZ/527iZ
|
|
/b_T02843.gif)
|
|

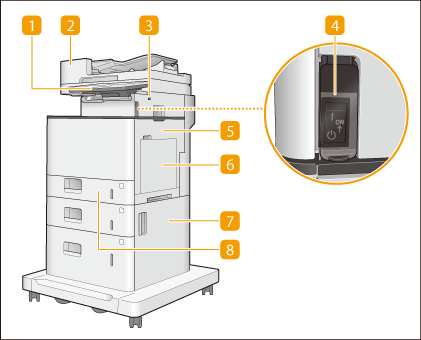

Panel sterowania
Panel sterowania składa się ze wskaźników i ekranu dotykowego. Za jego pomocą można wykonywać wszystkie operacje i konfigurować ustawienia.
Podajnik
Automatycznie umieszcza w urządzeniu oryginały do zeskanowania. Gdy w podajniku umieszczonych zostanie kilka arkuszy, oryginały mogą być skanowane w sposób ciągły.Podajnik
Port USB (prawa strona przedniej obudowy urządzenia)
Można podłączyć np. nośniki pamięci USB do urządzenia.Podłączanie nośnika pamięci USB
Niektóre nośniki pamięci mogą uniemożliwiać prawidłowe zapisanie danych.
Port USB (prawa strona przedniej ściany urządzenia) obsługuje standard USB 2.0.
Przycisk zasilania
Nacisnąć na przycisk zasilania podczas włączania i wyłączania urządzenia.
Prawa pokrywa jednostki głównej
Pokrywę tę należy otwierać wtedy, gdy we wnętrzu urządzenia zablokuje się papier.Papier blokuje się w źródle papieru
Taca wielofunkcyjna
Papier ładuje się do tacy wielofunkcyjnej, gdy używany ma być format papieru inny niż znajdujący się w szufladzie na papier.
Prawa pokrywa szuflady na papier
Pokrywę tę należy otwierać wtedy, gdy we wnętrzu urządzenia zablokuje się papier.Papier blokuje się w źródle papieru
Szuflada na papier 1
Załadować papier, który jest najczęściej wykorzystywany.Szuflada na papier

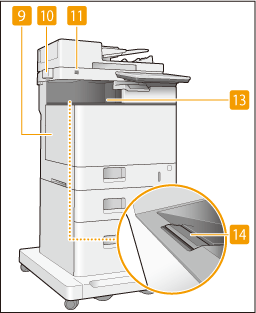

Lewa pokrywa jednostki głównej
Otwórz pokrywę, gdy wymieniasz zasobnik z tonerem.Wymiana zasobnika z tonerem
Pojemnik na arkusze czyszczące szklaną płytę
Należy przechowywać w tym pojemniku materiał niezbędny do czyszczenia szklanej płyty.
Czujnik ruchu
Jeżeli czujnik ruchu wykryje osobę w pobliżu urządzenia, tryb Uśpienia zostanie automatycznie wyłączony.Przechodzenie w tryb uśpienia

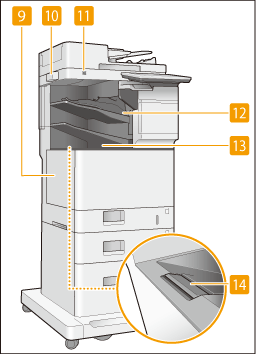

Urządzenie wykańczające
Po wyprowadzeniu papieru użytkownik może skorzystać z określonych funkcji wykańczania.Urządzenie wykańczające (imageRUNNER ADVANCE DX 717iZ/617iZ/527iZ)
Taca wyprowadzająca (układacz a)
W tym miejscu wyprowadzany jest papier po zakończeniu drukowania. W przypadku modeli imageRUNNER ADVANCE DX 717iZ/617iZ/527iZ możesz określić funkcje, w przypadku których ta taca będzie używana, konfigurując <Output Tray Settings>. <Output Tray Settings> *
Element podtrzymujący papier wyprowadzany na tacę wyprowadzającą
Podnieś element podtrzymujący, aby wydruki nie upadły na podłoże.
|
|
|
Aby uzyskać więcej informacji na temat konfiguracji wyposażenia opcjonalnego dołączonego do urządzenia, patrz Opcje.
|
Podłączanie nośnika pamięci USB
Możesz podłączyć nośnik pamięci USB do portów USB urządzenia, które znajdują się na prawej ścianie urządzenia i pozwalają bezpośrednio drukować dane zapisane na tym nośniku. Na nośniku pamięci USB można również bezpośrednio zapisać zeskanowane za pomocą urządzenia oryginały.Praca z danymi zapisanymi na nośnikach pamięci
|
|
Przed podłączeniem nośnika USB do urządzenia należy sprawdzić, czy jego złącze jest prawidłowo ustawione względem złącza w urządzeniu. Próby podłączenia nośnika USB do urządzenia w sposób nieprawidłowy mogą skutkować uszkodzeniem złącza nośnika lub urządzenia.
Podczas wyjmowania nośnika z portu USB należy postępować zgodnie z odpowiednią procedurą. Odłączanie nośnika pamięci Niezastosowanie się do tej procedury może skutkować uszkodzeniem nośnika USB lub urządzenia.
W przypadku nośników USB urządzenie obsługuje system plików FAT32/exFAT.
|
|
|
Urządzenia nieobsługiwane i ich eksploatacjaNośnik z funkcjami zabezpieczającymi
Nośniki pamięci, które nie spełniają specyfikacji portu USB
Czytniki kart podłączone do portu USB
Podłączanie nośnika z wykorzystaniem przewodu przedłużającego
Podłączenie nośnika pamięci poprzez hub USB
|
