Criar um Ambiente de Rede Dupla

Tem máquinas separadas em cada departamento ou andar do mesmo escritório por razões de segurança?

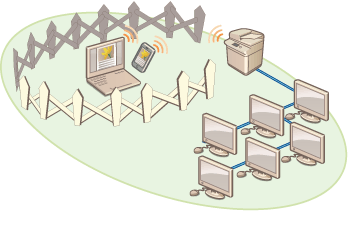

Para além das ligações simples com uma rede Lan com fios ou LAN sem fios, esta máquina permite ambientes de rede dupla, tanto com uma LAN com fios e uma LAN sem fios, ou uma LAN com fios e outra LAN com fios via um adaptador USB-LAN*. Isto facilita a construção de um ambiente de rede onde os empregados usam a linha principal e os clientes usam a linha secundária com funcionalidade restrita. Contribui também para a redução de custos, pois não é necessário instalar uma máquina para cada ambiente de trabalho.
* Para obter informação sobre os adaptadores USB-LAN que podem ser usados, contacte o seu revendedor ou representante do serviço.
Esta máquina e o Manual do utilizador referem-se à principal LAN com fios numa rede dupla como sendo a "linha principal". A LAN sem fios secundária ou outra LAN com fios numa rede dupla é referida como "linha secundária".

O Fluxograma das Programações Necessárias para uma Rede Dupla

Numa rede dupla, a linha principal e a linha secundária têm programações separadas. Esta seção descreve as programações necessárias para a rede da linha secundária.
Especifique como pretendido, as programações da LAN com/sem fios comuns às linhas principal e secundária.
Ligar a uma LAN com fios
Ligar a máquina a uma LAN sem fios
Passo 1
Selecione <LAN c/fios + LAN s/fios> ou <LAN c/fios + LAN c/fios>.
Passo 2
Especifique as programações do endereço IPv4 de <Programações do endereço IP> em <Progs de sublinha>. Quando usar reencaminhamento estático, especifique também o endereço do gateway.
Passo 3
Configure isto quando usar uma rede LAN com fios via um adaptador USB-LAN para a linha secundária.
* Especifique as definições necessárias de acordo com o seu ambiente.
Passo 4
Registe o número das portas das funções a usar/restringir nas programações do firewall da linha secundária.
* Especifique as definições necessárias de acordo com o seu ambiente.
Passo 5
Configure o reencaminhamento estático quando estiver a ligar a outra rede através de um router.
* Especifique as definições necessárias de acordo com o seu ambiente.
Passo 6
Configure isto quando efetuar uma comunicação específica de dados do sistema, tal como aceder a um servidor de distribuição de firmware em ambientes onde a resolução de nomes DNS ou a ligação de rede através de proxy não possam ser usadas.
* Especifique as definições necessárias de acordo com o seu ambiente.

Precauções ao utilizar a linha secundária

As funções de rede configuradas na máquina podem ser todas usadas para a linha principal. No entanto, as funções que podem ser usadas com a linha secundária são limitadas.
As programações dos servidores DNS e WINS não podem ser usadas ao mesmo tempo que as da linha principal.
<Programações endereço servidor DNS> e <Programações do proxy> em <Progs p/comunic. dados sistema> só podem ser usadas para comunicação específica de dados do sistema, tal como a utilização da linha secundária para aceder a um servidor de distribuição de firmware. Quando usar um servidor DNS ou proxy para a linha secundária para aplicações que não sejam a comunicação de dados do sistema, registe o endereço e o número das portas a serem usadas com a linha secundária nas programações da linha principal.
Especificar as programações de DNS
Programar um proxy

Funções restringidas para a linha secundária

Não é possível utilizar as seguintes funções de rede com a linha secundária.
Programações de endereço IPv6
Autenticação IEEE802.1X
IPsec
AppleTalk
NetBIOS
SIP
FTP (modo ACTIVE)
Programação de Opções DHCP
Programação de Atualização Dinâmica DNS
Programação Multicast Discovery
Configuração do endereço IP através de AutoIP
Programação de firewall através de filtragem de endereços MAC
Navegar utilizando o protocolo SMB
Devido às limitações mencionadas acima, não é possível utilizar as funções e os serviços que se seguem.
Criação de um sistema de impressão/contabilidade que efetua ligações de servidor com uma aplicação MEAP
Criação de um sistema de autenticação para um servidor Active Directory
Envio de ficheiros usando uma resolução de nomes DNS ou resolução de nome NetBIOS do protocolo SMB ou WebDAV*1
Descoberta automática de impressora multifunções na linha secundária usando a descoberta multicast*1
Funções como as seguintes que usam os endereços IP da linha principal
[Security Policy Settings]
<Tornar livro end. remoto público>
<Synchronize Custom Settings>*2
<Progs distribuição informações dispositivo>
Importação em lote/Exportação em lote
Mensagem visual
IP do fax
Fax remoto (cliente)
Impressão Universal
*1 Especifique o endereço IP diretamente.
*2 Ligações usando a linha secundária para aceder a um servidor que opera na mesma rede de um cliente
