Frente

imageRUNNER ADVANCE DX 717i/617i/527i
imageRUNNER ADVANCE DX 717iZ/617iZ/527iZ

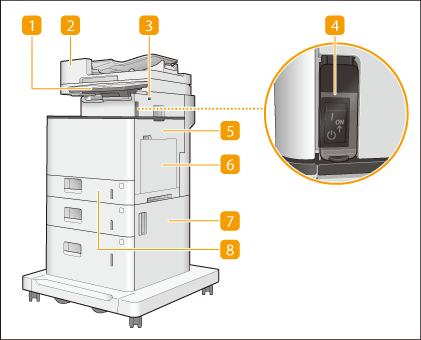

Painel de controlo

O painel de controlo é composto pelo indicadores e pelo ecrã tátil. Pode efetuar todas as operações e especificar definições a partir do painel de controlo.
Painel de controlo
Ecrãs Básicos no Visor do Painel Digital

Alimentador

Alimenta automaticamente originais na máquina para leitura. Quando uma ou mais folhas são colocadas no alimentador, os originais podem ser lidos de forma contínua. Alimentador

Porta USB (lado direito na parte da frente da máquina)

Pode ligar dispositivos à máquina como, por exemplo, dispositivos de memória USB. Ligar um dispositivo de memória USB
Alguns tipos de suporte de memória poderão não conseguir gravar dados corretamente.
A porta USB (lado direito na parte da frente da máquina) suporta USB 2.0.

Interruptor de alimentação

Carregue no interruptor de alimentação para ligar ou desligar a máquina.
Ligar a máquina
Desligar a máquina

Tampa direita da unidade principal

Abra esta tampa quando eliminar um encravamento de papel dentro da máquina. Papel encravado numa origem de papel

Tabuleiro multifunções

Coloque papel no tabuleiro multifunções quando pretender utilizar um tipo de papel diferente do que está colocado na gaveta para papel.
Tabuleiro multifunções
Colocar papel no tabuleiro multifunções

Tampa direita da gaveta para papel

Abra esta tampa quando eliminar um encravamento de papel dentro da máquina. Papel encravado numa origem de papel

Gaveta para papel 1

Coloque o tipo de papel que utiliza com frequência. Gaveta de papel

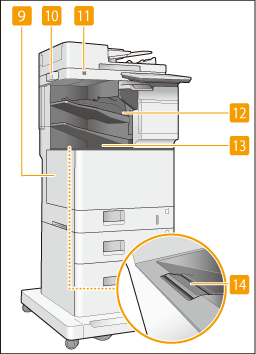

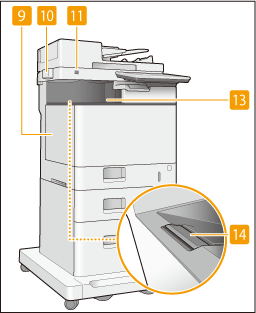

Tampa esquerda da unidade principal

Abra esta tampa para substituir a cartridge de toner. Substituir a cartridge de toner

Caixa de armazenamento para folhas de limpeza do vidro

Utilize esta caixa para guardar o pano de limpeza do vidro de exposição.

Sensor de movimento

Quando o sensor de movimento deteta uma pessoa perto da máquina, a mesma sai automaticamente do modo Sleep. Entrar no modo Sleep

Finalizador

Quando o papel é impresso, pode usar algumas funções de finalização. Finalizador (imageRUNNER ADVANCE DX 717iZ/617iZ/527iZ)

Tabuleiro de saída principal (tabuleiro A)

O papel sai para este tabuleiro quando a impressão termina. Ao utilizar o imageRUNNER ADVANCE DX 717iZ/617iZ/527iZ, pode especificar funções para as quais o tabuleiro é usado programando <Output Tray Settings>. <Output Tray Settings> *

Apoio do papel do tabuleiro de saída

Levante este apoio para evitar a queda do papel impresso.
Para obter mais informações sobre as configurações do equipamento opcional instalado na máquina, aceda às Opções.
Ligar um dispositivo de memória USB
Pode ligar um dispositivo de memória USB às portas USB que se encontram no lado direito da máquina e imprimir dados diretamente a partir do dispositivo de memória USB. Os originais lidos utilizando a máquina também podem ser guardados diretamente no dispositivo de memória USB. Trabalhar com Dados em Suportes de Memória
Certifique-se de que o dispositivo de memória USB está na posição correta quando o ligar à máquina. Se não for ligado corretamente, poderá provocar uma avaria no dispositivo de memória USB ou na máquina.
Certifique-se de que segue o procedimento adequado ao remover o dispositivo de memória USB. Remover o suporte de memória Se não o fizer, poderá provocar uma avaria no dispositivo de memória USB ou na máquina.
A máquina é compatível com dispositivos de memória USB no formato FAT32/exFAT.
Dispositivos e utilizações não suportados
Suportes de memória com funções de segurança
Suportes de memória que não estejam em conformidade com as especificações USB
Leitores de cartões de memória ligados através de USB
Ligar o suporte de memória através de uma extensão
Ligar o suporte de memória através de hub USB
