Zachycení papíru v Booklet Finisher-X
Zjistěte místo zachycení papíru na displeji dotekového panelu a zachycený papír odstraňte. Booklet Finisher-X je volitelný doplněk. Volitelná zařízení
|
|
Co zkontrolovat před zahájenímJe-li v přihrádce na brožury vložený papír, nejprve jej vyjměte.
|
Pod předním krytem

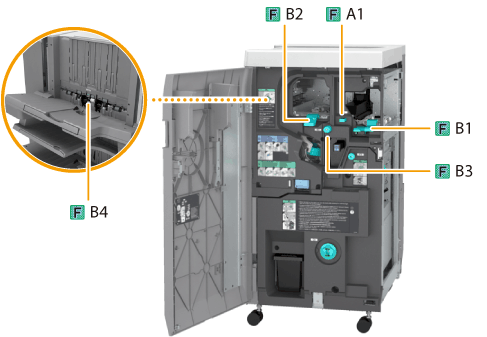

Místa zachycení papíru jsou označena čísly, např. F-A1 nebo F-B1, jak je uvedeno na ilustraci níže.
1
Otevřete přední kryt finišeru.
2
Je-li připojena Puncher Unit-BG nebo Puncher Unit-BH, posunem zarovnejte vodítko (F-A1) se značkou.
|
* Posuňte vodítko dovnitř nebo ven tak, aby nejbližší
 bylo zarovnáno se značkou ( ). |
3
Odklopte vodítko (F-B1).
4
Zkontrolujte, zda nedošlo k zachycení papíru
|
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
|
|
Přiklopte vodítko (F-B1).
|
5
Odklopte vodítko (F-B2).
6
Otočte kolečko (F-B3) ve směru šipky.
7
Pokud se papír zachytil ve vodítku (F-B2), opatrně jej vytáhněte ve směru šipky.
8
Zkontrolujte, zda se papír nezachytil ve vodítku (F-B4).
|
|
Odklopte vodítko (F-B4).
|
|
|
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
|
|
Přiklopte vodítko (F-B4).
|
9
Přiklopte vodítko (F-B2).
10
Zavřete přední kryt finišeru.
Podle pokynů na obrazovce pokračujte v přerušené operaci nebo v odstraňování zachyceného papíru.
Jednotka sedlové sešívačky doplňku Booklet Finisher-X
Místa zachycení papíru jsou označena čísly, např. F-C1 nebo F-C2, jak je uvedeno na ilustraci níže.
* Vodítko podávání papíru
1
Otevřete přední kryt finišeru.
2
Odklopte vodítko (F-C1).
3
Odklopte vodítko (F-C2).
4
Zkontrolujte, zda nedošlo k zachycení papíru.
|
|
Otočte kolečko (F-C3) ve směru šipky.
Pokud se papír zachytil, posune se do vodítka (F-C2).
|
|
|
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
|
|
|
Přiklopte vodítko (F-C2).
|
5
Zavřete vodítko (F-C1).
6
Tiskněte kolečko (F-C4) a otáčejte jím ve směru šipky, dokud nezhasne kontrolka.
Tento postup není nutný, je-li kontrolka zhasnutá.
* Kontrolka
7
Odeberte všechen papír z přihrádky na brožury.
8
Vytáhněte jednotku sedlového sešívání (F-C5).
9
Zkontrolujte, zda se papír nezachytil v pravém krytu sedlové sešívačky (F-C6).
|
|
Otevřete pravý kryt (F-C6).
|
|
|
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
|
|
|
Zavřete pravý kryt (F-C6).
|
10
Otevřete vodítko podávání papíru a zkontrolujte, zda se papír nezachytil.
Tento postup není nutný, je-li ke stroji připojena Inner Booklet Trimmer-A.
|
|
Pokud se papír zachytil, otevřete únikové vodítko a opatrně papír vytáhněte ve směru šipky.
|
|
|
Přiklopte vodítko podávání papíru.
|
11
Zasuňte jednotku sedlové sešívačky (F-C5) a zavřete přední kryt finišeru.
Podle pokynů na obrazovce pokračujte v přerušené operaci nebo v odstraňování zachyceného papíru.
