Zachycení papíru v Staple Finisher-W PRO/Booklet Finisher-W PRO

Zjistěte místo zachycení papíru na displeji dotekového panelu a zachycený papír odstraňte. Staple Finisher-W PRO/Booklet Finisher-W PRO jsou volitelné doplňky. Volitelná zařízení
Co zkontrolovat před zahájením
Zavřete otevřené kryty.
Pod horním krytem
Pod předním krytem
Jednotka sedlové sešívačky doplňku Booklet Finisher-W PRO

Pod horním krytem

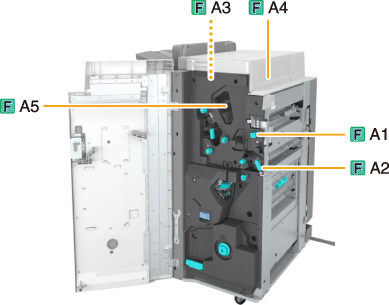

Místa zachycení papíru jsou označena čísly, např. F-A1 nebo F-A2, jak je uvedeno na ilustraci níže.
DŮLEŽITÉ
Je-li k finišeru připojena Document Insertion Unit-N, při odstraňování papíru zachyceného ve finišeru může zčásti překážet. Jednotku vkládání dokumentů nejprve nadzdvihněte a teprve poté začněte odstraňovat papír zachycený ve finišeru.
1
Otevřete přední kryt finišeru.
2
Je-li připojena Puncher Unit-BT nebo Puncher Unit-BU, stlačte tlačítko (F-A1) až nadoraz.
3
Odklopte vodítko (F-A2).
4
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
5
Přiklopte vodítko (F-A2).
6
Je-li k finišeru připojena Document Insertion Unit-N, otevřete ji.

7
Zkontrolujte, zda se papír nezachytil v horním krytu (F-A3).
Otevřete horní kryt (F-A3).
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
8

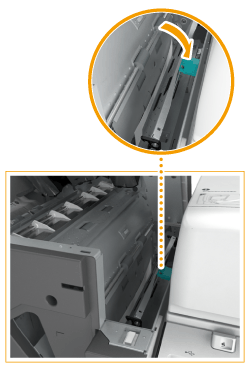

Odklopte vodítko (F-A4).
9
Zkontrolujte, zda nedošlo k zachycení papíru.
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
Přiklopte vodítko (F-A4).
10
Zavřete horní kryt (F-A3).
Po zavření horního krytu finišeru zajistěte jeho řádné zavření tlakem na místo označené štítky.
11

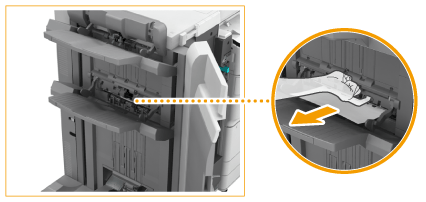

Pokud se papír zachytil ve vodítku F-A5 (umístěném v prázdném prostoru), opatrně jej vytáhněte ve směru šipky.
12
Zavřete přední kryt finišeru.
Podle pokynů na obrazovce pokračujte v přerušené operaci nebo v odstraňování zachyceného papíru.

Pod předním krytem

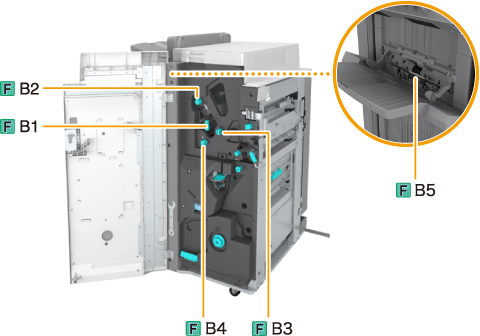

Místa zachycení papíru jsou označena čísly, např. F-B1 nebo F-B2, jak je uvedeno na ilustraci níže.
1
Otevřete přední kryt finišeru.
2
Odklopte vodítko (F-B1).
3
Otočte kolečko (F-B2) a zkontrolujte, zda se papír zachytil.
Otočte kolečko (F-B2).
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
4
Přiklopte vodítko (F-B1).
5
Otočte kolečka (F-B3, F-B4) a zkontrolujte, zda se papír zachytil.
Otočte kolečko (F-B3) ve směru šipky.
Pokud se papír zachytil, posune se k výstupnímu otvoru.
Otočte kolečko (F-B4) ve směru šipky.
Pokud se papír zachytil, posune se k výstupnímu otvoru.
6
Zdvihněte vodítko F-B5 (umístěné u vyústění spodního otvoru na papír) a opatrně jej vytáhněte ve směru šipky.
7
Zavřete přední kryt finišeru.
Podle pokynů na obrazovce pokračujte v přerušené operaci nebo v odstraňování zachyceného papíru.

Jednotka sedlové sešívačky doplňku Booklet Finisher-W PRO

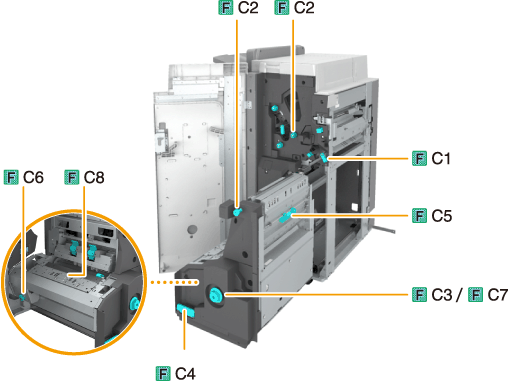

Místa zachycení papíru jsou označena čísly, např. F-C1 nebo F-C2, jak je uvedeno na ilustraci níže.
1
Otevřete přední kryt finišeru.
2
Odklopte vodítko (F-C1).
3
Otočte kolečko a zkontrolujte, zda se papír zachytil.
Otočte horní kolečko (F-C2) ve směru šipky.
Pokud se papír zachytil, posune se do vodítka (F-C1).
Otočte spodní kolečko (F-C2) ve směru šipky.
Pokud se papír zachytil, posune se do vodítka (F-C1).
4
Odstraňte zachycený papír z vodítka F-C1 tak, že jej opatrně vytáhnete ve směru šipky.
5
Zavřete vodítko (F-C1).
6
Tiskněte kolečko (F-C3) a otáčejte jím ve směru šipky, dokud nezhasne kontrolka.
Tento postup není nutný, je-li kontrolka zhasnutá.
* Kontrolka
Otočením kolečka (F-C3) posunete zachycený papír do výstupního vodítka přihrádky na brožury.
Je-li připojena Booklet Trimmer-F, otočení tlačítka posune zachycený papír k podávacímu pásu Booklet Trimmer-F.
7
Je-li zachycený papír na přenašeči přihrádky na brožury, odstraňte jej.
Je-li připojena Booklet Trimmer-F, odstraňte zachycený papír vyčnívající z podávacího pásu.
8
Vytáhněte jednotku sedlové sešívačky (F-C4).
9
Zkontrolujte, zda se papír nezachytil v jednotce sedlové sešívačky.
Otevřete pravý kryt jednotky sedlové sešívačky (F-C5).
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
Zavřete pravý kryt jednotky sešívačky (F-C5).
10

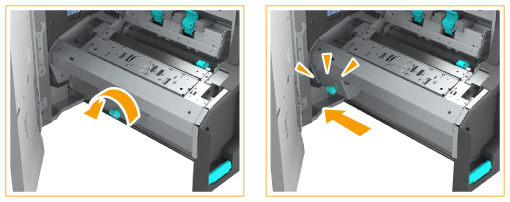

Zkontrolujte, zda je lisovací jednotka řádně na svém místě.
Jestliže lisovací jednotka není řádně na svém místě, otočením kolečka (F-C6) ji vsuňte na místo.
Lisovací jednotka slouží k důkladnému přehnutí ve středu papíru při tvorbě brožury. Není-li lisovací jednotka ve správné pozici, nelze papír, který má být sedlově sešit, dopravit do přihrádky na brožury.
11
Zkontrolujte, zda se papír nezachytil v oblasti výstupu jednotky sedlové sešívačky.
Tiskněte kolečko (F-C7) a otáčejte jím ve směru šipky, dokud nezhasne kontrolka.
Pokud se papír zachytil v oblasti výstupu jednotky sedlové sešívačky, opatrně jej vytáhněte ve směru šipky.
* Kontrolka
12
Otevřete vodítko (F-C8) a zkontrolujte, zda se papír nezachytil.
Pokud se papír zachytil, otevřete vodítko F-C8 a opatrně papír vytáhněte ve směru šipky.
13
Zavřete vodítko (F-C8).
14
Zasuňte jednotku sedlové sešívačky a zavřete přední kryt finišeru.
Podle pokynů na obrazovce pokračujte v přerušené operaci nebo v odstraňování zachyceného papíru.
