Paperitukokset Document Insertion Unit-N -yksikössä

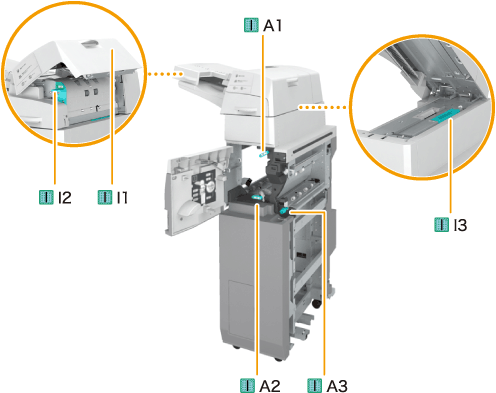

Tarkista paperitukoksen sijainti kosketusnäytöstä ja noudata tässä jaksossa olevaa toimintaohjetta kun poistat paperitukoksen. Paperitukosten paikat on ilmaistu numeroilla kuten I-I1 tai I-A1, jotka näkyvät allaolevassa kuvassa. Document Insertion Unit-N on lisävaruste. Lisävarusteet
|
TÄRKEÄÄ
|
|
Osa Document Insertion Unit-N -yksiköstä voi haitata tukosten poistamista viimeistelijästä. Nosta asiakirjan lisäysyksikköä ennen tukosten poistamista viimeistelijästä.
|
|
HUOMAUTUS
|
Varmista ennen käsittelyäSulje mahdolliset avoimet kannet.
|
1
Poista asiakirjan lisäysyksiköstä paperit, jotka eivät ole juuttuneet.
2
Tarkista, onko asiakirjan lisäysyksikön yläkanteen (I-I1) juuttunut paperia.
|
Avaa asiakirjan lisäysyksikön yläkansi (I-I1).
|
|
Jos paperi on juuttunut, vedä se varovasti ulos nuolen osoittamaan suuntaan.
|
3
Tarkista, onko ohjaimeen (I-I2) juuttunut paperia.
|
|
Avaa ohjain (I-I2).
|
|
|
Jos paperi on juuttunut, vedä se varovasti ulos nuolen osoittamaan suuntaan.
|
4
Sulje ohjain (I-I2) ja yläkansi (I-I1).
5
Avaa asiakirjan lisäysyksikkö samalla kun painat kahvan vipua.
6

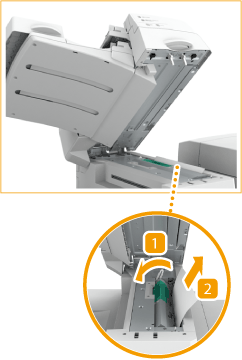

Tarkista, onko ohjaimeen (I-I3) juuttunut paperia.
|
|
Avaa ohjain (I-l3).
|
|
|
Jos paperi on juuttunut, vedä se varovasti ulos nuolen osoittamaan suuntaan.
|
7
Sulje ohjain (I-l3) ja asiakirjan lisäysyksikkö.
8
Avaa asiakirjan lisäysyksikön etukansi.
9
Avaa ohjain (I-A1).
10
Tarkista, onko ohjaimeen (I-A1) juuttunut paperia.
|
|
Jos paperi on juuttunut, vedä se varovasti ulos nuolen osoittamaan suuntaan.
|
|
|
Sulje ohjain (I-A1).
|
11
Avaa ohjain (I-A2).
12
Käännä nuppia (I-A3) ja tarkista, onko paperia juuttunut.
|
|
Käännä nuppia (I-A3).
|
|
|
Jos paperi on juuttunut, vedä se varovasti ulos nuolen osoittamaan suuntaan.
|
13
Sulje ohjain (I-A2) ja etukansi.
14
Pane paperit takaisin asiakirjan lisäysyksikköön.
Jatka keskeytyneen toiminnon käyttöä näytön ohjeita noudattamalla tai jatka paperitukosten poistamista.
HUOMAUTUS:
Jos paperitukosviesti toistuu, avaa sisäänmeno-ohjain joka sijaitsee nupin (I-A3) yläpuolella etukannen sisäpuolella ja tarkista onko paperia jäänyt.
