Paperitukokset Paper Folding Unit-J -yksikössä

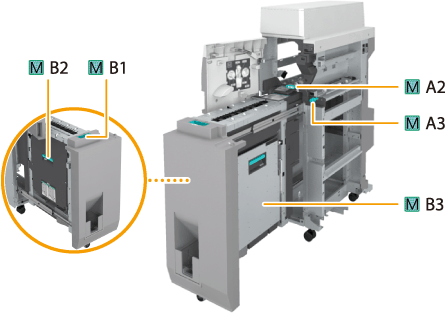

Tarkista paperitukoksen sijainti kosketusnäytöstä ja noudata tässä jaksossa olevaa toimintaohjetta kun poistat paperitukoksen. Paperitukosten paikat on ilmaistu numeroilla, kuten M-A2 tai M-B2, jotka näkyvät alla olevassa kuvassa. Paper Folding Unit-J on lisävaruste. Lisävarusteet
|
|
Varmista ennen käsittelyäSulje mahdolliset avoimet kannet.
|
1
Avaa etukansi.
/b_T02445.gif)
2
Avaa ohjain (M-A2).
/b_T02446.gif)
3
Jos paperi on juuttunut, vedä se varovasti ulos nuolen osoittamaan suuntaan.
/b_T02447.gif)
4
Käännä nuppia (A3) ja tarkista, onko paperia juuttunut.
|
Käännä nuppia (M-A3).
|
|
Jos paperi on juuttunut, vedä se varovasti ulos nuolen osoittamaan suuntaan.
/b_T02448.gif)
|
5
Tarkista, onko vasempaan ohjaimeen (M-B2) juuttunut paperia.
|
|
Vedä paperintaittoyksikkö (M-B1) ulos.
|
|
|
Avaa ohjain (M-B2).
|
|
Jos paperi on juuttunut, vedä se varovasti ulos nuolen osoittamaan suuntaan.
|
|
Sulje ohjain (M-B2).
|
6
Tarkista, onko oikeaan ohjaimeen (M-B3) juuttunut paperia.
|
|
Avaa ohjain (M-B3).
Avaa ohjain niin pitkälle kuin se menee.
|
|
|
Jos paperi on juuttunut, vedä se varovasti ulos nuolen osoittamaan suuntaan.
|
|
|
Sulje ohjain (M-B3).
|
7
Tarkista, onko luovutusaukkoon juuttunut paperia.
|
|
Jos paperi on juuttunut, vedä se varovasti ulos nuolen osoittamaan suuntaan.
|
|
|
Palauta paperintaittoyksikkö (M-B1) paikalleen.
|
8
Sulje ohjain (M-A2) ja etukansi.
Jatka keskeytyneen toiminnon käyttöä näytön ohjeita noudattamalla tai jatka paperitukosten poistamista.
HUOMAUTUS:
Jos paperitukosviesti toistuu, avaa sisäänmeno-ohjain joka sijaitsee nupin (M-A3) yläpuolella etukannen sisäpuolella ja tarkista onko paperia jäänyt.
