Panel sterowania

W tym rozdziale opisano nazwy i sposób eksploatacji klawiszy na panelu sterowania.

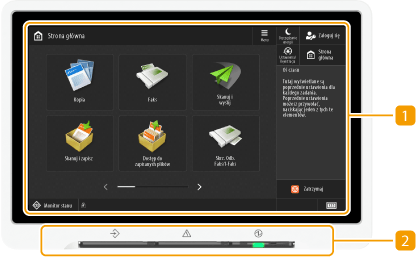

Płaski panel sterowania

Ekran dotykowy

Poza menu ustawień dla każdej funkcji, na ekranie wyświetlany jest również status błędów. Korzystanie z ekranu dotykowego

Obszar kontrolek

Obszar obejmuje następujące trzy kontrolki w kierunku od lewej do prawej strony.

:	Wskaźnik Przetwarzanie/dane Miga, gdy wykonywane są operacje, takie jak wysyłanie lub drukowanie. Świeci się na zielono, gdy istnieją dokumenty oczekujące na przetworzenie.
:	Wskaźnik Błąd Miga lub świeci się w przypadku wystąpienia błędu, takiego jak np. zacięcie papieru. Jeżeli wskaźnik Błąd miga, należy postępować zgodnie z instrukcjami wyświetlanymi na ekranie dotykowym. Usuwanie zaciętego papieru Usuwanie zablokowania zszywek Natomiast jeżeli wskaźnik Błąd świeci ciągłym czerwonym światłem, należy skontaktować się ze sprzedawcą lub przedstawicielem serwisu.
:	Wskaźnik Główne zasilanie Świecąca się kontrolka wskazuje, że urządzenie jest włączone. Włączanie urządzenia

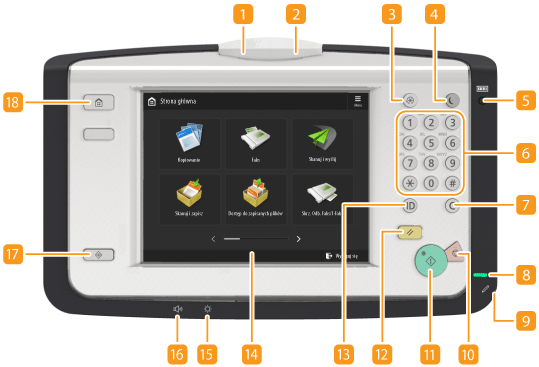

Pionowy panel sterowania

Jeżeli zainstalowano opcjonalny Upright Control Panel-J, możesz wyregulować pozycję i kąt pochylenia całego panelu sterowania tak, aby ekran dotykowy był dobrze widoczny.

Wskaźnik Przetwarzanie/dane

Miga, gdy wykonywane są operacje, takie jak wysyłanie lub drukowanie. Świeci się na zielono, gdy istnieją dokumenty oczekujące na przetworzenie.

Wskaźnik Błąd

Miga lub świeci się w przypadku wystąpienia błędu, takiego jak np. zacięcie papieru.

Jeżeli wskaźnik Błąd miga, należy postępować zgodnie z instrukcjami wyświetlanymi na ekranie dotykowym.
Usuwanie zaciętego papieru
Usuwanie zablokowania zszywek

Natomiast jeżeli wskaźnik Błąd świeci ciągłym czerwonym światłem, należy skontaktować się ze sprzedawcą lub przedstawicielem serwisu.

Przycisk [Ustawienia/Rejestracja]

Jego naciśnięcie umożliwia rozpoczęcie konfiguracji wielu ustawień urządzenia, takich jak <Właściwości> lub <Ustaw Odbiorcę>. Ustawienia/Rejestracja

Przycisk [Oszczędzanie energii]

Naciśnięcie tego przycisku wprowadza urządzenie w stan uśpienia. Kiedy urządzenie znajduje się w trybie uśpienia, klawisz świeci się. Przechodzenie w tryb uśpienia

Przycisk [Licznik/Informacje o urządzeniu]

Naciśnij, aby wyświetlić na ekranie dotykowym całkowitą ilość stron wykorzystanych do kopiowania lub drukowania. Za pomocą tego przycisku można również sprawdzić numer seryjny i adres IP urządzenia, a także informacje o produktach opcjonalnych przechowywane na urządzeniu. Służy on również do wyświetlania informacji o wersji układu zabezpieczającego używanego do szyfrowania danych na dysku twardym. Sprawdzenie liczby stron do skopiowania/wydrukowania/przefaksowania/zeskanowania

Klawisze numeryczne ([0] - [9])

Przyciski te służą do wprowadzania wartości numerycznych. Wprowadzanie znaków

Przycisk [Wykasuj]

Klawiszem tym usuwa się niepoprawnie wprowadzone wartości lub znaki.

Wskaźnik Główne zasilanie

Świecąca się kontrolka wskazuje, że urządzenie jest włączone. Włączanie urządzenia

Pióro edycji

Wykorzystywane jest do obsługi panelu dotykowego, np. wprowadzania znaków. Jeżeli zgubisz pióro edycji, należy skontaktować się ze sprzedawcą lub przedstawicielem serwisu. Zamiast pióra edycji nie wolno używać przedmiotów z ostrymi końcami, np. ołówków lub długopisów.

Przycisk [Stop]

Naciśnij, aby zatrzymać wysyłanie albo drukowanie zadania. Anulowanie zadań wysyłania/drukowania

Przycisk [Start]

Naciśnij, aby rozpocząć kopiowanie lub skanowanie dokumentów.

Przycisk [Reset]

Naciśnięcie tego przycisku powoduje anulowanie zmian dokonanych w ustawieniach i przywrócenie ich wcześniejszej konfiguracji.

Przycisk ID (Logowanie/Wylogowanie)

Naciśnij na ten klawisz, aby zalogować się (wymagane jest uwierzytelnienie danego użytkownika). Ponownie naciśnięcie tego przycisku po zakończeniu pracy z urządzeniem umożliwia wylogowanie się. Logowanie do urządzenia

Ekran dotykowy

Poza menu ustawień dla każdej funkcji, na ekranie wyświetlany jest również status błędów. Korzystanie z ekranu dotykowego

Pokrętło regulacji jasności

Potencjometrem tym reguluje się jaskrawość ekranu dotykowego. Obracaj pokrętło w prawo, aby zwiększyć jasność, a w lewo, aby ją zmniejszyć.

Przycisk ustawień głośności

Naciśnij, aby wyświetlić ekran z regulacją głośności dla faksu lub też ustawić alarm dźwiękowy emitowany w razie wystąpienia błędu. Ustawianie dźwięków

Przycisk [Monitor stanu]

Służy do sprawdzania statusu drukowania lub faksowania oraz wyświetlania historii eksploatacji urządzenia. Umożliwia także sprawdzenie stanu urządzenia — skontrolowanie pozostałej ilości papieru lub tonera oraz zweryfikowanie, czy wystąpiły błędy. Korzystanie z ekranu dotykowego

Przycisk [Strona główna]

Naciśnij, aby wyświetlić Strona główna, w którym rozmieszczone są przyciski podstawowych funkcji. Korzystanie z ekranu dotykowego

Regulowanie pozycji i kąta ekranu dotykowego

Można wyregulować pozycję i kąt panelu sterowania, jeżeli ekran panelu dotykowego nie jest wyraźnie widoczny. Podczas regulacji panelu sterowania, trzymaj panel sterowania obiema rękami i powoli reguluj pozycję i kąt, tak jak pokazano poniżej.

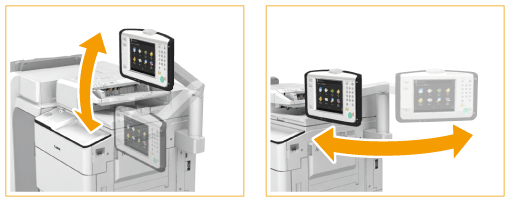

Kąt ramienia można wyregulować, w sposób ukazany poniżej. Jeżeli zakres regulacji zostanie przekroczony w jakimkolwiek kierunku, można złamać ramię wspierające pulpit sterowania.

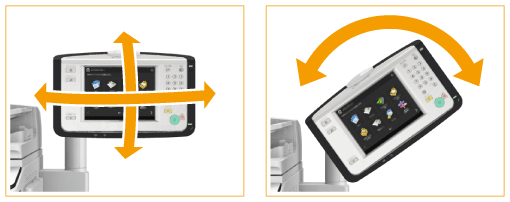

Kąt panelu sterowania można wyregulować, w sposób ukazany poniżej. Jeżeli zakres regulacji zostanie przekroczony w jakimkolwiek kierunku, można złamać ramię wspierające pulpit sterowania.
