Encallaments de paper a la Staple Finisher-AC/Booklet Finisher-AC
|
|
Confirmar abans de manipularSi hi ha paper a la safata de quaderns, traieu-lo.
|
Interior de la tapa davantera
1
Obriu la tapa davantera de la unitat d'acabat.
2
Aixequeu la guia de la safata de sortida de la safata C.
3
Gireu el pom de sortida i alimenteu el paper encallat cap al costat de la safata C.
4

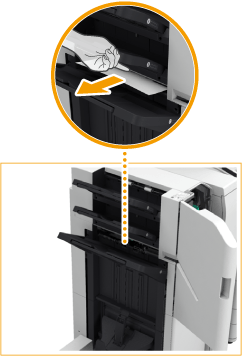

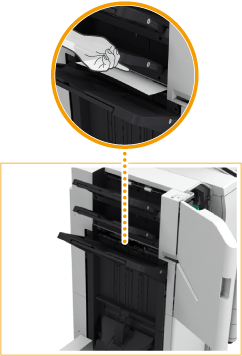

Si el paper apareix per la sortida de la safata C, traieu-lo en la direcció de la fletxa.
5
Obriu la guia d'evacuació.
|
Obriu la guia d'evacuació inferior.
|
|
Obriu la guia d'evacuació superior.
|
6
Mireu si hi ha paper encallat.
|
|
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
|
|
|
Tanqueu la guia d'evacuació superior.
|
7
Aixequeu la primera solapa.
8
Mireu si hi ha paper encallat.
|
|
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
|
|
|
Abaixeu la primera solapa.
|
|
Tanqueu la guia d'evacuació inferior.
|
9
Mireu si hi ha paper encallat a la unitat de perforació o a l'entrada de la unitat de la guia.
Quan la 2/4 Hole Puncher Unit-A o la 4 Hole Puncher Unit-A estan instal·lades.
|
|
Aixequeu la unitat perforadora.
|
|
|
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
|
|
|
Abaixeu la unitat perforadora.
|
Quan la 2/4 Hole Puncher Unit-A o la 4 Hole Puncher Unit-A no estan instal·lades.
|
|
Obriu la guia d'entrada.
|
|
|
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
|
|
|
Tanqueu la guia d'entrada.
|
10
Tanqueu la tapa davantera de la unitat d'acabat.
Seguiu les instruccions que apareixen a la pantalla per continuar amb l'operació interrompuda o per eliminar encallaments de paper.
Unitat grapadora de quaderns de la Booklet Finisher-AC
1
Obriu la tapa davantera de la unitat d'acabat.
2

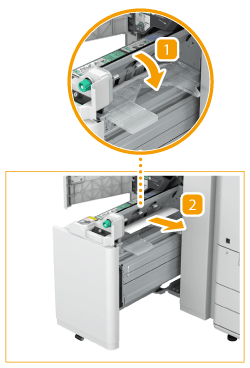

Traieu la unitat grapadora de quaderns.
|
|

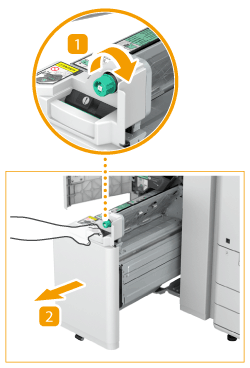

Gireu el pom de la part superior de la unitat grapadora de quaderns unes 10 vegades.
|
|
|
Traieu la unitat grapadora de quaderns.
|
3
Mireu si hi ha paper encallat.
|
|
Obriu la guia transparent.
|
|
|
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
|
|
|
Tanqueu la guia transparent.
|
4
Introduïu suaument la unitat grapadora de quaderns fins a la posició original.
5
Tanqueu la tapa davantera de la unitat d'acabat.
Seguiu les instruccions que apareixen a la pantalla per continuar amb l'operació interrompuda o per eliminar encallaments de paper.
