Paperitukokset yksikössä Document Insertion Unit-Q/Document Insertion / Folding Unit-K
Lisäysyksikön paperitukosten poistaminen

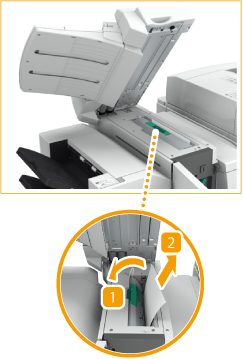

1
Avaa yläkansi.
2
Poista yläkannesta kaikki paperi, joka ei ole juuttunut.
3
Tarkista, onko yläkannen sisäpuolelle juuttunut paperia.
|
|
Jos paperi on juuttunut, vedä se varovasti ulos nuolen osoittamaan suuntaan.
|
|
Sulje yläkansi.
|
Jatka keskeytyneen toiminnon käyttöä näytön ohjeita noudattamalla tai jatka paperitukosten poistamista.
Paperitukosten poistaminen lisäysyksikön sisältä
1
Avaa etukansi.
2
Tarkista, onko ylempään luovutusohjaimeen juuttunut paperia.
|
|
Avaa ylempi luovutusohjain.
|
|
|
Jos paperi on juuttunut, vedä se varovasti ulos nuolen osoittamaan suuntaan.
|
3
Avaa lisäysyksikkö.
4
Tarkista, onko lisäyksen alayksikön luovutusohjaimeen juuttunut paperia.
|
|
Avaa lisäyksen alayksikön luovutusohjain.
|
|
|
Jos paperi on juuttunut, vedä se varovasti ulos nuolen osoittamaan suuntaan.
|
|
Sulje lisäyksen alayksikön luovutusohjain.
|
5
Palauta lisäysyksikkö alkuperäiseen asentoonsa.
6
Sulje ylempi luovutusohjain.
7
Avaa alempi luovutusohjain.
8
Tarkista, onko paperi juuttunut.
|
|
Jos paperi on juuttunut, vedä se varovasti ulos nuolen osoittamaan suuntaan.
|
|
|
Sulje alempi luovutusohjain.
|
9
Sulje etukansi.
Jatka keskeytyneen toiminnon käyttöä näytön ohjeita noudattamalla tai jatka paperitukosten poistamista.
Taittoyksikön paperitukosten poistaminen
|
Varmista ennen käsittelyäTässä osassa kuvattuja toimia tarvitaan vain, jos lisävarusteena saatava Document Insertion / Folding Unit-K on asennettu.
|
1
Avaa etukansi.
2
Avaa alempi luovutusohjain.
3
Jos paperi on juuttunut, vedä se varovasti ulos nuolen osoittamaan suuntaan.
4
Vedä taittoyksikkö ulos.
5
Tarkista, onko luovutusaukkoon juuttunut paperia.
|
|
Jos paperi on juuttunut, vedä se varovasti ulos nuolen osoittamaan suuntaan.
|
|
|
Poista juuttuneet paperit.
|
6
Tarkista, onko vasempaan ohjaimeen juuttunut paperia.
|
|
Avaa vasen ohjain.
|
|
|
Poista kaikki juuttuneet paperit sisäohjaimesta.
|
|
|
Poista kaikki juuttuneet paperit sisäohjaimesta.
|
7
Tarkista, onko oikeaan ohjaimeen juuttunut paperia.
|
|
Avaa oikea ohjain.
|
|
|
Jos paperi on juuttunut, vedä se varovasti ulos nuolen osoittamaan suuntaan.
|
|
|
Sulje oikea ohjain.
|
8
Sulje vasen ohjain ja palauta taittoyksikkö takaisin paikalleen.
9
Sulje alempi luovutusohjain ja etukansi.
Jatka keskeytyneen toiminnon käyttöä näytön ohjeita noudattamalla tai jatka paperitukosten poistamista.
