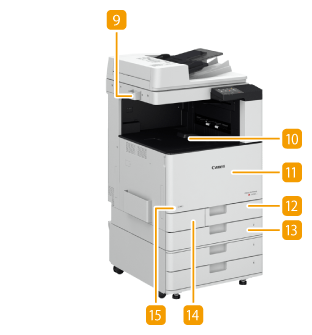

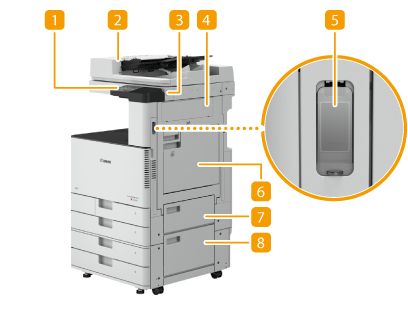

Part frontal
Tauler de control
El tauler de control consta de tecles, com ara Home (Inici), Stop (Aturar), una pantalla i indicadors d'estat. Permet realitzar totes les operacions i configurar les opcions del tauler de control.
Alimentador / tapa de la platina
Introdueix automàticament originals a l'equip perquè els llegeixi. Quan hi ha dos o més fulls a l'alimentador, els originals es poden llegir contínuament. Alimentador
La tapa del vidre de còpia subjecta els originals col·locats al vidre de còpia.
La tapa del vidre de còpia és opcional.
Port USB (tapa frontal dreta de l'equip)
Podeu connectar dispositius com ara un dispositiu de memòria USB a l'equip. Connexió d'un dispositiu USB
No són compatibles els dispositius de memòria que no satisfan l'especificació USB. Pot ser que en alguns tipus de dispositius de memòria no es puguin desar dades correctament.
El port USB (tapa frontal dreta de l'equip) admet USB 2.0.
Tapa dreta de la unitat principal
Obriu aquesta tapa per eliminar encallaments de paper a l'equip. Encallaments de paper a un origen de paper
Interruptor Alimentació
Premeu l'interruptor d'alimentació quan engegueu o apagueu l'equip.
Safata multiús
Carregueu paper a la safata multiús quan vulgueu fer servir un tipus de paper diferent del que hi ha carregat al calaix de paper.
Tapa superior dreta del calaix de paper
Obriu aquesta tapa per eliminar encallaments de paper a l'equip. Encallaments de paper a un origen de paper
Tapa inferior dreta del calaix de paper
Obriu aquesta tapa per eliminar encallaments de paper a l'equip. Encallaments de paper a un origen de paper
Caixa per desar fulls de neteja del vidre
Utilitzeu aquesta caixa per desar-hi els fulls per netejar el vidre.
Safata de sortida
El paper surt aquí quan s'acaba la impressió.
Tapa frontal de la unitat principal
Obriu la tapa quan substituïu el cartutx de tòner, la unitat del tambor o quan netegeu el vidre a prova de pols.
Substitució del cartutx de tòner
Substitució del cartutx de tòner
Calaix de paper 1
Col·loqueu el tipus de paper que utilitzeu freqüentment. Calaix de paper
Calaix de paper 2
Col·loqueu el tipus de paper que utilitzeu freqüentment. Podeu carregar paper que no es pugui carregar al calaix de paper 1, com ara paper de mida A3. Calaix de paper
Tapa del dipòsit de tòner residual
Obriu aquesta tapa quan substituïu el dipòsit de tòner residual. Substitució del dipòsit de tòner residual
Codi del tòner
Aquest codi indica el tipus de tòner original que es pot fer servir amb la màquina. Utilitzeu un tòner que inclogui un codi amb les mateixes lletres que el de la part davantera de la màquina.
|
|
|
Per obtenir més informació sobre la configuració de les unitats opcionals instal·lades a l'equip, vegeu Opcions.
|
Connexió d'un dispositiu USB
Podeu connectar un dispositiu de memòria USB als ports USB que hi ha a la part dreta de l'equip i imprimir dades directament des del dispositiu de memòria USB. Els originals llegits utilitzant l'equip també es poden desar directament al dispositiu de memòria USB.
Desconnexió del dispositiu de memòria USB
|
1
|
Seleccioneu <Monitor estat>.
|
|
2
|
Seleccioneu <Treure disp.mem.>.
Espereu-vos fins que es mostri el missatge <El dispositiu de memòria es pot treure amb seguretat.>.
|
|
3
|
Extraieu els dispositius de memòria.
|
|
|
Assegureu-vos de seguir el procediment apropiat quan traieu el dispositiu de memòria. Si no ho feu, pot ser que el dispositiu de memòria o l'equip funcionin incorrectament.
L'equip admet dispositius de memòria amb el format FAT16/FAT32.
Assegureu-vos que el dispositiu de memòria estigui orientat correctament quan el connecteu a l'equip. Si no està connectat correctament, el dispositiu de memòria o l'equip podrien funcionar incorrectament.
Assegureu-vos de comprovar-ho abans d'utilitzar dispositius de memòriaEstabliu les opcions <Usar funció de lectura> i <Usar funció d'impressió> en <Activat>. <Opcions del dispositiu de memòria>
|
|
|
Dispositius i usos no admesosDispositius de memòria amb funcions de seguretat.
Dispositius de memòria que no satisfan l'especificació USB.
Lectors de targetes de memòria connectats per USB.
Connexió d'un dispositiu de memòria amb un cable allargador.
Connexió d'un dispositiu de memòria amb un concentrador USB.
|
