Umieszczanie oryginałów
Oryginały umieszcza się na płycie szklanej lub w podajniku. Płyta szklana służy do skanowania dokumentów oprawionych, np. książek, lub o dużej objętości. W podajniku można umieścić dwie sztuki lub więcej arkuszy oryginałów, dzięki czemu mogą być skanowane w sposób ciągły. Aby uzyskać informacje na temat możliwych do załadowania rozmiarów itp., patrz Moduł główny lub Podajnik .
|
|
||||
|
||||
|
Aby skanowanie oryginałów było bardziej precyzyjneOryginały umieszczone w podajniku są skanowane w czasie ładowania do urządzenia. Natomiast oryginały umieszczone na płycie szklanej podczas skanowania pozostają nieruchome. Aby oryginały zostały zeskanowane z większą precyzją, zalecane jest umieszczenie ich na płycie szklanej.
Skanowanie kalki kreślarskiej lub foliiAby skanować oryginały przezroczyste (na przykład kalka kreślarska lub folie), należy je umieścić na płycie szklanej i przykryć arkuszem zwykłego białego papieru.
Formaty dokumentówUrządzenie automatycznie rozpoznaje format papieru umieszczonego dokumentu przed rozpoczęciem skanowania. Jeśli w przypadku wysyłania faksu papier używany w urządzeniu odbiorcy jest mniejszy niż format zeskanowanego dokumentu, przed wysłaniem obraz oryginału może zostać pomniejszony lub podzielony na mniejsze części.
|
Umieszczanie oryginałów na płycie szklanej
1
Otwórz podajnik lub pokrywę płyty.
Jeżeli umieścisz oryginał, który jest większy od otworu podajnika, format oryginału może nie być rozpoznany prawidłowo.
2

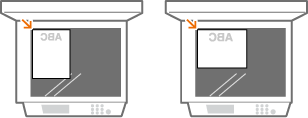

Umieść oryginał na płycie szklanej zadrukowaną stroną w dół.
Wyrównaj róg oryginału w stosunku do lewego górnego rogu płyty szklanej.
Podczas kopiowania dwustronnych oryginałów umieść oryginał tak, aby jego górna i dolna krawędź zostały prawidłowo wyrównane (patrz ilustracja poniżej).
3
Delikatnie zamknij podajnik lub pokrywę płyty.
Oryginał jest gotowy do skanowania.
Po zakończeniu skanowania oryginałów zdejmij je z płyty szklanej.
|
|
Zamykając podajnik/szklaną płytę, należy uważać, by nie narażać oczu na światło emitowane przez szklaną płytę roboczą.
|
|
|
|
Nie wolno mocno naciskać na podajnik/szklaną płytę, jeżeli na szklanej płycie roboczej umieszczono gruby dokument taki jak książka lub magazyn.
|
Umieszczanie dokumentów w podajniku
|
|
|
Na tacy wyprowadzania oryginałów nie należy umieszczać żadnych przedmiotów, gdyż może to uszkodzić twoje oryginały.
|
1
Rozsuń przesuwne prowadnice.
Rozsuń prowadnice tak, aby ich odległość wynosiła nieco więcej niż faktyczna szerokość oryginału.
2

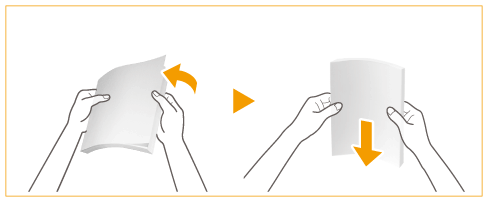

Przekartkuj stos oryginałów i wyrównaj brzegi.
Przekartkuj stos oryginałów, dzieląc go na mniejsze partie i wyrównaj brzegi, delikatnie stukając stosem o płaską powierzchnię klika razy.
3
Oryginały należy ułożyć stroną zadrukowaną do góry i wsunąć do podajnika do oporu.
Gdy głębokość wstawiania jest wystarczająca, zaświeci się Wskaźnik umieszczenia oryginału.
Upewnij się, że stos oryginałów nie wychodzi poza ograniczniki ilości włożonego papieru (
). Jeżeli umieścisz za dużo oryginałów, ich skanowanie może nie być prawidłowe lub może to doprowadzić do zacięcia papieru.
). Jeżeli umieścisz za dużo oryginałów, ich skanowanie może nie być prawidłowe lub może to doprowadzić do zacięcia papieru.Przed ułożeniem oryginałów w podajniku należy zawsze rozprostować wszelkie zagięcia. Jeżeli oryginał jest składany, ekran błędu może być wyświetlany ze względu na fakt, że format oryginału nie może zostać wykryty prawidłowo.
Cienkie oryginały składowane w wysokiej temperaturze lub wysokiej wilgotności mogą się marszczyć.
Podczas kopiowania dwustronnych oryginałów umieść oryginał tak, aby jego górna i dolna krawędź zostały prawidłowo wyrównane (patrz ilustracja poniżej).
Można umieszczać oryginały o różnych formatach i skanować je jednocześnie.
Kopiowanie Oryginałów o różnych formatach (Oryginały o różnych formatach)
Skanowanie oryginałów o różnych formatach (Różne formaty oryginałów)
Kopiowanie Oryginałów o różnych formatach (Oryginały o różnych formatach)
Skanowanie oryginałów o różnych formatach (Różne formaty oryginałów)
4
Upewnij się, że ustawienie przesuwnych prowadnic odpowiada krawędziom oryginału.
Należy przysunąć do siebie przesuwne prowadnice tak, aby były dobrze dopasowane do krawędzi oryginału.
Oryginały są gotowe do skanowania.
Dokładnie wyrównaj prowadnice przesuwne względem krawędzi oryginału
Ustawienie prowadnic przesuwnych za szeroko lub za wąsko może spowodować problemy z podawaniem lub zakleszczenie papieru.
Gdy oryginały są skanowane
Nie należy dodawać ani usuwać oryginałów.
Po zakończeniu skanowania
Należy usunąć oryginały z tacki wyprowadzającej oryginały, aby zapobiec zacięciu papieru. Aby zapobiec pozostawaniu oryginałów na tacy wyprowadzającej oryginałów, wskaźnik wyprowadzenia oryginału zaświeci się, gdy oryginały są wyprowadzane i zacznie migać przez chwilę, gdy wszystkie oryginały zostały wyprowadzone.
Skanowanie papieru wstęgowego
Jeżeli skanujesz długie oryginały, których długość wynosi do 630 mm, należy je podtrzymywać ręcznie podczas skanowania i wyprowadzania.
Wielokrotne skanowanie tego samego oryginału
Zaleca się, aby nie skanować tego samego oryginału więcej niż pięć razy pod rząd (w zależności od jakości papieru). Może się pozginać lub pofałdować albo nastręczać trudności przy wysyłaniu.
Obszar skanowania dokumentu kolorowego
Kiedy dokument kolorowy jest skanowany z ustawieniem automatycznego wyboru koloru, może zostać rozpoznany jako dokument czarno-biały, jeśli zawiera porcje koloru tylko w szarych obszarach tak, jak pokazano na poniższym rysunku.
|
1-stronne oryginały
|
2-stronne oryginały
|
|||
Kierunek podawania papieru
|
|
Przednia strona
|
Tylna strona
|
|
: 12,5 mm
: 18 mmBy skanować oryginały jako kolorowy dokument, ustaw urządzenie w tryb Pełnego Koloru.
