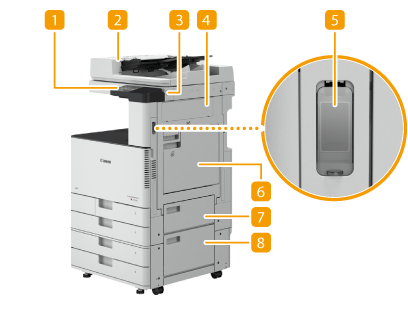

Partea frontală
Panou de operare
Panoul de operare este alcătuit din taste, cum ar fi tasta Home, tasta Stop, un ecran şi indicatorii de stare. Puteţi realiza toate operaţiile şi puteţi specifica setările din panoul de comandă.
Alimentator/capacul suprafeţei de scanare
Alimentează automat documentele originale în aparat pentru scanare. Când încărcaţi două sau mai multe coli în alimentator, documentele originale pot fi scanate continuu. Alimentator
Capacul platoului fixează originalele aşezate pe platoul din sticlă.
Capacul platoului este opţional.
Port USB (Partea din dreapta faţă a aparatului)
Puteţi conecta dispozitive, cum ar fi un dispozitiv de memorie USB la aparat. Conectarea unui dispozitiv de memorie USB
Suportul de memorie care nu îndeplineşte specificaţia USB nu este acceptat. Unele tipuri de suporturi media nu pot salva datele corect.
Portul USB (partea din dreapta faţă a aparatului) este compatibil cu USB 2.0.
Capacul din dreapta a unităţii principale
Deschideţi acest capac când deblocaţi hârtia din interiorul aparatului. Hârtia se blochează într-o sursă de hârtie
Întrerupător alimentare
Apăsaţi întrerupătorul de alimentare pentru a porni sau a opri aparatul.
Tava universală
Încărcaţi hârtia în tava multifuncţională când doriţi să folosiţi un tip de hârtie diferit de cel încărcat în sertarul pentru hârtie.
Capacul din dreapta sus al sertarului pentru hârtie
Deschideţi acest capac când deblocaţi hârtia din interiorul aparatului. Hârtia se blochează într-o sursă de hârtie
Capacul din dreapta jos al sertarului pentru hârtie
Deschideţi acest capac când deblocaţi hârtia din interiorul aparatului. Hârtia se blochează într-o sursă de hârtie

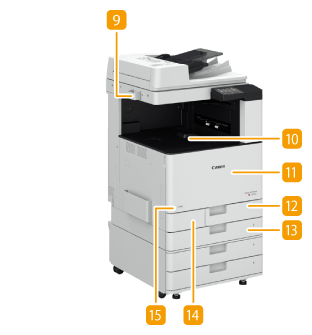

Cutia pentru depozitarea foilor pentru curăţarea sticlei
Folosiţi această cutie pentru a stoca foile de curăţare a platanului de sticlă.
Tavă de ieşire
Hârtia este scoasă aici la finalizarea imprimării.
Capacul frontal al unităţii principale
Deschideţi acest capac la înlocuirea cartuşului de toner, a tamburului sau la curăţarea sticlei rezistente la praf.
Înlocuirea cartuşului de toner
Înlocuirea cartuşului de toner
Sertar pentru hârtie 1
Încărcaţi tipul de hârtie pe care îl utilizaţi frecvent. Sertarul pentru hârtie
Sertar pentru hârtie 2
Încărcaţi tipul de hârtie pe care îl utilizaţi frecvent. Puteţi încărca hârtie ce nu poate fi încărcată în sertarul pentru hârtie 1, cum ar fi hârtie de format A3. Sertarul pentru hârtie
Capacul recipientului pentru toner rezidual
Deschideţi acest capac când înlocuiţi recipientul de toner rezidual. Înlocuirea recipientului de toner rezidual
Codul tonerului
Acest cod indică tipul de toner original care poate fi folosit cu echipamentul. Folosiţi toner cu un cod care coincide cu cel de pe partea frontală a echipamentului.
|
|
|
Pentru mai multe informaţii despre configuraţia echipamentului opţional instalat pe aparat, consultaţi Opţiuni.
|
Conectarea unui dispozitiv de memorie USB
Puteţi conecta un dispozitiv de memorie USB la porturile USB localizate în partea dreaptă a aparatului şi puteţi imprima direct date de pe dispozitivul de memorie USB. De asemenea, documentele originale scanate folosind aparatul pot fi salvate direct pe dispozitivul de memorie USB.
Deconectarea dispozitivului de memorie USB
|
1
|
Selectaţi <Monitor stare>.
|
|
2
|
Selectaţi <Elim. suport mem.>.
Aşteptaţi până când se afişează mesajul <Suportul de memorie poate fi scos în siguranţă.>.
|
|
3
|
Scoateţi suportul de memorie.
|
|
|
Urmaţi procedura corespunzătoare la scoaterea suportului de memorie. Nerespectarea acestei instrucţiuni poate cauza funcţionarea incorectă a suportului de memorie sau a aparatului.
Aparatul acceptă suport de memorie în format FAT16/FAT32.
Asiguraţi-vă că suportul de memorie este orientat corespunzător la conectarea acestuia la aparat. Dacă nu este conectat corespunzător, acesta poate cauza funcţionarea incorectă a suportului de memorie sau a aparatului.
Verificaţi înainte de utilizarea suportului de memorieSetaţi <Utilizare funcţie de scanare> şi <Utilizare funcţie imprimare> la <Pornit>. <Setări suport memorie>
|
|
|
Dispozitive şi utilizări neacceptateSuportul de memorie cu funcţiile de securitate
Suportul de memorie care nu îndeplineşte specificaţia USB
Cititoarele de carduri de memorie conectate prin USB
Conectarea suportului de memorie printr-un prelungitor
Conectarea suportului de memorie printr-un hub USB
|
