Chargement de papier dans le 3 Cassettes papier haute capacité-D (en option)

Si le 3 Cassettes papier haute capacité-D est installé, trois sources papier sont ajoutées aux sources papier du magasin papier latéral ou de la cassette standard installés sur la machine.

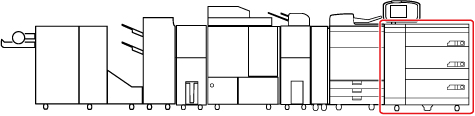

L'emplacement de l'élément 3 Cassettes papier haute capacité-D est indiqué dans l'illustration ci-dessous.

Le 3 Cassettes papier haute capacité-D peut charger jusqu'à 1 500 feuilles de papier (80 g/m2) dans le magasin supérieur et le magasin du milieu, et jusqu'à 2 000 feuilles de papier (80 g/m2) dans la cassette inférieure.


L'élévateur dans le magasin de papier monte et descend automatiquement. Lors du chargement du papier, veiller à ne pas se coincer les doigts, car cela pourrait provoquer des blessures.


Si la machine est en mode Veille (l'afficheur tactile est éteint et seul le témoin est allumé), il peut être impossible d'ouvrir le magasin papier latéral. Dans ce cas, appuyer sur pour réactiver la machine, puis appuyer sur le bouton d'ouverture du magasin papier latéral. Si l'on doit soulever l'élévateur (par exemple si l'on a fait tomber un objet dans le magasin papier latéral), ne pas le soulever de plus de 50 mm ou en biais, car cela risque d'entraîner un dysfonctionnement ou une détérioration de la machine. Ne pas lever l'élévateur à l'intérieur des magasins papier latéraux lorsque l'alimentation est en marche, car cela pourrait provoquer un dysfonctionnement ou endommager la machine. Si l'élévateur doit être levé, par exemple, si des objets y sont tombés, mettre la machine hors tension avec les magasins papier latéraux ouverts. Pour les instructions relatives à l'arrêt de la machine, voir "Touche d'alimentation principale et d'économie d'énergie" dans le Guide de l'utilisateur.

Si la machine est en mode Veille (l'afficheur tactile est éteint et seul le témoin

est allumé), il peut être impossible d'ouvrir le magasin papier latéral. Dans ce cas, appuyer sur

pour réactiver la machine, puis appuyer sur le bouton d'ouverture du magasin papier latéral.

Si l'on doit soulever l'élévateur (par exemple si l'on a fait tomber un objet dans le magasin papier latéral), ne pas le soulever de plus de 50 mm ou en biais, car cela risque d'entraîner un dysfonctionnement ou une détérioration de la machine.

Ne pas lever l'élévateur à l'intérieur des magasins papier latéraux lorsque l'alimentation est en marche, car cela pourrait provoquer un dysfonctionnement ou endommager la machine. Si l'élévateur doit être levé, par exemple, si des objets y sont tombés, mettre la machine hors tension avec les magasins papier latéraux ouverts. Pour les instructions relatives à l'arrêt de la machine, voir "Touche d'alimentation principale et d'économie d'énergie" dans le Guide de l'utilisateur.


L'élément 3 Cassettes papier haute capacité-D est un produit en option. Pour plus d'informations sur le papier pouvant être chargé, voir Types de papier disponibles.

Chargement du papier dans le 3 Cassettes papier haute capacité-D

Modification du format de papier pour le 3 Cassettes papier haute capacité-D

Chargement des enveloppes dans le 3 Cassettes papier haute capacité-D

Chargement du papier dans le 3 Cassettes papier haute capacité-D

Si le 3 Cassettes papier haute capacité-D est sélectionné alors qu'il ne contient pas de papier, ou si le 3 Cassettes papier haute capacité-D se retrouve sans papier lors d'une impression, un message invitant à charger du papier apparaît sur l'afficheur tactile.

Procéder comme suit pour charger du papier dans le 3 Cassettes papier haute capacité-D.


Lors de la manipulation du papier, veiller à ne pas se couper avec les bords du papier.


Si le papier vient à manquer et que l'impression s'arrête en mode Agrafage, ne pas retirer les feuilles de sortie attendant d'être agrafées. (L'impression et l'agrafage reprendront une fois le bourrage papier.)


On peut charger un papier au format personnalisé d'une longueur comprise entre 182 mm et 487,7 mm et d'une largeur comprise entre 139,7 mm et 330,2 mm. Il est impossible de charger un papier dont le format est inférieur ou supérieur à ces dimensions. Si un message invitant à mettre du papier s'affiche avant la fin du tirage, les impressions restantes sont automatiquement effectuées après chargement du type de papier approprié. En cas de changement de la source papier, les impressions restantes sont effectuées après sélection de [OK]. Pour annuler l'impression, appuyer sur [Annuler]. Si le 3 Cassettes papier haute capacité-D contient du papier ordinaire et qu'on souhaite le remplacer par du papier couché, il peut être nécessaire d'attendre que la machine fasse baisser la température de l'air utilisé pour ventiler le papier.

On peut charger un papier au format personnalisé d'une longueur comprise entre 182 mm et 487,7 mm et d'une largeur comprise entre 139,7 mm et 330,2 mm. Il est impossible de charger un papier dont le format est inférieur ou supérieur à ces dimensions.

Si un message invitant à mettre du papier s'affiche avant la fin du tirage, les impressions restantes sont automatiquement effectuées après chargement du type de papier approprié. En cas de changement de la source papier, les impressions restantes sont effectuées après sélection de [OK].

Pour annuler l'impression, appuyer sur [Annuler].

Si le 3 Cassettes papier haute capacité-D contient du papier ordinaire et qu'on souhaite le remplacer par du papier couché, il peut être nécessaire d'attendre que la machine fasse baisser la température de l'air utilisé pour ventiler le papier.

Ouvrir le magasin papier latéral.

	Appuyer sur le bouton d'ouverture.
	Ouvrir le magasin papier latéral. Le plateau élévateur intérieur est automatiquement abaissé en position de chargement.

L'ouverture du magasin papier latéral peut demander un certain temps, même lorsque l'on appuie sur le bouton d'ouverture.

Préparer le papier à charger.

Ouvrir l'emballage du papier et dégager la pile.

Pour des impressions de qualité, utiliser le papier recommandé par Canon.

Déramer plusieurs fois les feuilles juste avant de les charger, puis aligner leurs bords pour faciliter l'alimentation.

Charger la pile de papier dans le magasin papier latéral.

Placer la pile de papier contre le bord gauche du magasin papier latéral.

Fermer le magasin papier latéral.

Le plateau élévateur intérieur remonte automatiquement et prépare le magasin papier latéral au chargement.

Lors de la fermeture du magasin papier latéral, veiller à ne pas se coincer les doigts.


Dans les situations ci-dessous, régler les plaques de changement de format pour le format papier chargé. Modification du format de papier pour le 3 Cassettes papier haute capacité-D Lors du premier chargement du papier dans le magasin papier latéral. Lors du chargement du papier, si le format papier chargé ne correspond pas à celui réglé pour les plaques de changement de format ou que les plaques de changement de papier ne s'appuient pas contre la pile, les bords de la pile risquent de boucler. Le support de fixation de bord arrière ne doit pas subir de chocs violents lors du chargement du papier dans le magasin papier, car cela risque d'entraîner un dysfonctionnement ou une détérioration de la machine. Le support de fixation de bord arrière ne doit pas subir de chocs violents lors du chargement du papier dans le magasin papier latéral, car cela risque d'entraîner un dysfonctionnement ou une détérioration de la machine. Ne pas faire subir de choc violent au magasin papier latéral lors de l'ouverture/la fermeture du magasin papier latéral, car cela peut causer un dysfonctionnement, endommager la machine ou entraîner un mauvais alignement de l'image. Les types de papier suivants ne doivent pas être chargés dans le 3 Cassettes papier haute capacité-D. Cela risquerait de provoquer un bourrage papier. Papier bouclé ou froissé Papier fin Papier préimprimé à l'aide d'une imprimante à transfert thermique Verso d'un papier qui a été préimprimé à l'aide d'une imprimante à transfert thermique Le papier bouclé doit être aplani avant de le charger dans le magasin papier latéral. Ne jamais mettre de papier ou d'autres objets dans les parties du magasin papier latéral inoccupées. Cela risquerait de causer des bourrages de papier ou d'endommager la machine. Il n'est pas possible de faire des copies ou d'imprimer lorsque la pile de papier dépasse le repère de capacité () ou quand le magasin papier latéral est mal inséré dans la machine. S'assurer que la hauteur de la pile de papier ne dépasse pas le repère de capacité (). Toujours vérifier l'installation du magasin papier latéral. Si la première feuille de sortie ne sort pas correctement sur le réceptacle de sortie, nous vous conseillons de placer au préalable une feuille vierge de la même taille ou plus grande que le papier de sortie sur le réceptacle de sortie.

Dans les situations ci-dessous, régler les plaques de changement de format pour le format papier chargé. Modification du format de papier pour le 3 Cassettes papier haute capacité-D

Lors du premier chargement du papier dans le magasin papier latéral.

Lors du chargement du papier, si le format papier chargé ne correspond pas à celui réglé pour les plaques de changement de format ou que les plaques de changement de papier ne s'appuient pas contre la pile, les bords de la pile risquent de boucler.

Le support de fixation de bord arrière ne doit pas subir de chocs violents lors du chargement du papier dans le magasin papier, car cela risque d'entraîner un dysfonctionnement ou une détérioration de la machine.

Le support de fixation de bord arrière ne doit pas subir de chocs violents lors du chargement du papier dans le magasin papier latéral, car cela risque d'entraîner un dysfonctionnement ou une détérioration de la machine.

Ne pas faire subir de choc violent au magasin papier latéral lors de l'ouverture/la fermeture du magasin papier latéral, car cela peut causer un dysfonctionnement, endommager la machine ou entraîner un mauvais alignement de l'image.

Les types de papier suivants ne doivent pas être chargés dans le 3 Cassettes papier haute capacité-D. Cela risquerait de provoquer un bourrage papier.

Papier bouclé ou froissé

Papier fin

Papier préimprimé à l'aide d'une imprimante à transfert thermique

Verso d'un papier qui a été préimprimé à l'aide d'une imprimante à transfert thermique

Le papier bouclé doit être aplani avant de le charger dans le magasin papier latéral.

Ne jamais mettre de papier ou d'autres objets dans les parties du magasin papier latéral inoccupées. Cela risquerait de causer des bourrages de papier ou d'endommager la machine.

Il n'est pas possible de faire des copies ou d'imprimer lorsque la pile de papier dépasse le repère de capacité (

) ou quand le magasin papier latéral est mal inséré dans la machine.

S'assurer que la hauteur de la pile de papier ne dépasse pas le repère de capacité (

Toujours vérifier l'installation du magasin papier latéral.

Si la première feuille de sortie ne sort pas correctement sur le réceptacle de sortie, nous vous conseillons de placer au préalable une feuille vierge de la même taille ou plus grande que le papier de sortie sur le réceptacle de sortie.


Lors du chargement du papier, veiller à ce que le réglage du format corresponde à celui du papier chargé. Charger le papier sous les roulettes du support de fixation de bord arrière. Lorsque l'on charge du papier, s'assurer que la hauteur de la pile ne dépasse pas 20 mm. Si cette recommandation n'est pas respectée, les bords de la pile risquent d'onduler ou de se froisser, ce qui peut entraîner une dégradation de la qualité d'impression. Pour plus d'informations sur le chargement de papier à onglets dans le magasin papier, voir "Chargement de papier à onglets" dans le guide de l'utilisateur. Pour plus d'informations sur le chargement de transparents/films transparents, voir "Chargement de transparents/films transparents" dans le guide de l'utilisateur. Suivre les instructions éventuellement indiquées sur l'emballage du papier, qui concernent son chargement. La face du papier à imprimer doit être tournée vers le haut lors du chargement de papier dans les 3 Cassettes papier haute capacité-D. En cas de problèmes, tels que mauvaise qualité d'impression ou bourrage papier, retourner la pile de papier et la recharger. Toutefois, une pile de papier texturé, couché recto ou préimprimé ne peut pas être retournée. Utiliser de nouvelles feuilles de papier. Pour plus d'informations sur le sens d'impression des feuilles préimprimées (comportant un logo ou un motif), voir "Relation entre l'orientation originale et l'orientation du papier" dans le Guide de l'utilisateur. Remettre le papier qui ne serait pas utilisé dans son emballage et le conserver dans un endroit sec à l'abri du soleil. Si le papier vient à manquer et que l'impression s'arrête, charger une nouvelle pile de papier. L'impression reprend dès que la nouvelle pile de papier a été chargée. Si les rouleaux du chargeur sont abaissés, fermer le magasin papier latéral puis appuyer à nouveau sur le bouton d'ouverture pour ouvrir le magasin papier latéral. S'assurer de charger correctement le papier dans la zone de la pile lors de l'ouverture du magasin papier latéral. Si le papier n'est pas chargé correctement ou s'il reste dans la zone de la pile, le charger à nouveau correctement. Cela peut entraîner un pliage du papier ou des bourrages papier.

Lors du chargement du papier, veiller à ce que le réglage du format corresponde à celui du papier chargé.

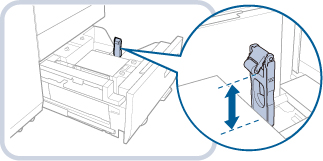

Charger le papier sous les roulettes du support de fixation de bord arrière.

Lorsque l'on charge du papier, s'assurer que la hauteur de la pile ne dépasse pas 20 mm. Si cette recommandation n'est pas respectée, les bords de la pile risquent d'onduler ou de se froisser, ce qui peut entraîner une dégradation de la qualité d'impression.

Pour plus d'informations sur le chargement de papier à onglets dans le magasin papier, voir "Chargement de papier à onglets" dans le guide de l'utilisateur.

Pour plus d'informations sur le chargement de transparents/films transparents, voir "Chargement de transparents/films transparents" dans le guide de l'utilisateur.

Suivre les instructions éventuellement indiquées sur l'emballage du papier, qui concernent son chargement.

La face du papier à imprimer doit être tournée vers le haut lors du chargement de papier dans les 3 Cassettes papier haute capacité-D.

En cas de problèmes, tels que mauvaise qualité d'impression ou bourrage papier, retourner la pile de papier et la recharger. Toutefois, une pile de papier texturé, couché recto ou préimprimé ne peut pas être retournée. Utiliser de nouvelles feuilles de papier.

Pour plus d'informations sur le sens d'impression des feuilles préimprimées (comportant un logo ou un motif), voir "Relation entre l'orientation originale et l'orientation du papier" dans le Guide de l'utilisateur.

Remettre le papier qui ne serait pas utilisé dans son emballage et le conserver dans un endroit sec à l'abri du soleil.

Si le papier vient à manquer et que l'impression s'arrête, charger une nouvelle pile de papier. L'impression reprend dès que la nouvelle pile de papier a été chargée.

Si les rouleaux du chargeur sont abaissés, fermer le magasin papier latéral puis appuyer à nouveau sur le bouton d'ouverture pour ouvrir le magasin papier latéral.

S'assurer de charger correctement le papier dans la zone de la pile lors de l'ouverture du magasin papier latéral. Si le papier n'est pas chargé correctement ou s'il reste dans la zone de la pile, le charger à nouveau correctement. Cela peut entraîner un pliage du papier ou des bourrages papier.

Modification du format de papier pour le 3 Cassettes papier haute capacité-D

Cette section explique comment modifier le format de papier du 3 Cassettes papier haute capacité-D.


Lors de la manipulation du papier, veiller à ne pas se couper avec les bords du papier.

Ouvrir le magasin papier latéral.

	Appuyer sur le bouton d'ouverture.
	Ouvrir le magasin papier latéral. Le plateau élévateur intérieur est automatiquement abaissé en position de chargement.

L'ouverture du magasin papier latéral peut demander un certain temps, même lorsque l'on appuie sur le bouton d'ouverture.

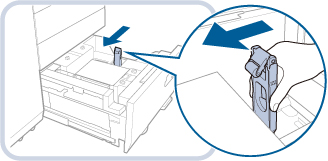

Faire glisser le support de fixation de bord arrière jusqu'à ce qu'il ne touche plus le papier à charger.

Le support de fixation de bord arrière se déplace en le tenant comme illustré ci-dessous.

Retirer toutes les feuilles chargées.

Desserrer les languettes de blocage (4 emplacements) sur la plaque de changement de format.

Appuyer sur le levier comme illustré ci-dessous. Sans relâcher le levier, faire glisser les plaques de changement de format externe et interne jusqu'à ce qu'elles ne touchent plus le papier à placer.

Charger une pile de papier au format souhaité d'environ 10 mm d'épaisseur.

Placer le papier contre la paroi gauche du magasin papier latéral.

Faire glisser les plaques de changement de format interne et externe de façon à les aligner sur le format papier souhaité.

Placer le papier contre la paroi gauche du magasin papier latéral.

Serrer les languettes de blocage (4 emplacements) sur la plaque de changement de format.

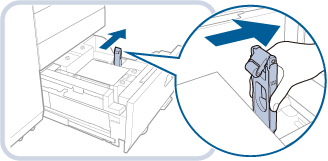

Faire glisser le support de fixation de bord arrière pour l'aligner sur le format papier voulu, comme illustré ci-dessous.

Si le dispositif de retenue du bord arrière se décroche du papier chargé, faire glisser le dispositif de retenue du bord arrière de manière à l'aligner avec le format de papier souhaité.

Charger les feuilles restantes dans le magasin papier latéral.

Placer la pile de papier contre le bord gauche du magasin papier latéral.

Repousser délicatement le magasin papier dans la machine jusqu'à enclenchement.

Le plateau élévateur intérieur remonte automatiquement et prépare le magasin papier latéral à l'impression.

Changer le format papier sur la feuille de support puis l'insérer dans la plaquette de support.

	Retirer la feuille de support de la plaquette de support.
	Coller l'étiquette de format papier qui correspond au nouveau format papier sur la feuille de support.
	Insérer la feuille de support dans la plaquette de support.

Lors de la remise en place du magasin papier latéral, veiller à ne pas se coincer les doigts.


Le support de fixation de bord arrière ne doit pas subir de chocs violents lors du chargement du papier dans le magasin papier, car cela risque d'entraîner un dysfonctionnement ou une détérioration de la machine. Le support de fixation de bord arrière ne doit pas subir de chocs violents lors du chargement du papier dans le magasin papier latéral, car cela risque d'entraîner un dysfonctionnement ou une détérioration de la machine. Ne pas faire subir de choc violent au magasin papier latéral lors de l'ouverture/la fermeture du magasin papier latéral, car cela peut causer un dysfonctionnement, endommager la machine ou entraîner un mauvais alignement de l'image. Régler correctement les plaques de changement de format externe et interne, ainsi que le support de fixation de bord arrière afin d'éviter les bourrages, les impressions sales ou l'encrassement de l'intérieur de la machine. Le papier bouclé doit être aplani avant de le charger dans le magasin papier latéral. Il n'est pas possible de faire des copies ou d'imprimer lorsque la pile de papier dépasse le repère de capacité () ou quand le magasin papier latéral est mal inséré dans la machine. S'assurer que la hauteur de la pile de papier ne dépasse pas le repère de capacité (). Toujours vérifier l'installation du magasin papier latéral. Ne jamais mettre de papier ou d'autres objets dans les parties du magasin papier latéral inoccupées. Cela risquerait de causer des bourrages de papier ou d'endommager la machine.

Régler correctement les plaques de changement de format externe et interne, ainsi que le support de fixation de bord arrière afin d'éviter les bourrages, les impressions sales ou l'encrassement de l'intérieur de la machine.

Le papier bouclé doit être aplani avant de le charger dans le magasin papier latéral.

Il n'est pas possible de faire des copies ou d'imprimer lorsque la pile de papier dépasse le repère de capacité (

) ou quand le magasin papier latéral est mal inséré dans la machine.

S'assurer que la hauteur de la pile de papier ne dépasse pas le repère de capacité (

Toujours vérifier l'installation du magasin papier latéral.

Ne jamais mettre de papier ou d'autres objets dans les parties du magasin papier latéral inoccupées. Cela risquerait de causer des bourrages de papier ou d'endommager la machine.


Suivre les instructions éventuellement indiquées sur l'emballage du papier, qui concernent son chargement. La face du papier à imprimer doit être tournée vers le haut lors du chargement de papier dans les 3 Cassettes papier haute capacité-D. En cas de problèmes, tels que mauvaise qualité d'impression ou bourrage papier, retourner la pile de papier et la recharger. Toutefois, une pile de papier texturé, couché recto ou préimprimé ne peut pas être retournée. Utiliser de nouvelles feuilles de papier. Lorsque l'on charge du papier, s'assurer que la hauteur de la pile ne dépasse pas 20 mm. Si cette recommandation n'est pas respectée, les bords de la pile risquent d'onduler ou de se froisser, ce qui peut entraîner une dégradation de la qualité d'impression. Si les rouleaux du chargeur sont abaissés, fermer le magasin papier latéral puis appuyer à nouveau sur le bouton d'ouverture pour ouvrir le magasin papier latéral.

Suivre les instructions éventuellement indiquées sur l'emballage du papier, qui concernent son chargement.

La face du papier à imprimer doit être tournée vers le haut lors du chargement de papier dans les 3 Cassettes papier haute capacité-D.

Si les rouleaux du chargeur sont abaissés, fermer le magasin papier latéral puis appuyer à nouveau sur le bouton d'ouverture pour ouvrir le magasin papier latéral.

Chargement des enveloppes dans le 3 Cassettes papier haute capacité-D

Pour plus d'informations sur le chargement d'enveloppes dans le 3 Cassettes papier haute capacité-D, voir le manuel d'instructions du Module enveloppes-H.

Type d'enveloppe disponible et capacité

La capacité varie selon le type d'enveloppe.

Type d'enveloppe	Magasin papier supérieur et magasin papier intermédiaire Capacité (hauteur)	Repère de capacité	Magasins papiers inférieurs Capacité (hauteur)	Repère de capacité
Nagagata 3	50 mm		100 mm
Yougatanaga 3
Kakugata 212
9" x 12"*2
6" x 9"
Nº 10 (COM10)
DL
Monarch			70 mm
ISO-C5			50 mm	-
10" x 13"*2	45 mm	-	45 mm	-

*1 Avec des enveloppes avec lignes de collage (extérieur ou intérieur), s'assurer que la hauteur de la pile ne dépasse pas 20 mm. La capacité n'est pas indiquée.

*2 Le réceptacle de support de l'élément Module enveloppes-H est nécessaire pour charger l'enveloppe.


S'assurer que la hauteur de la pile d'enveloppes ne dépasse pas le repère de capacité.

Sens d'alimentation des enveloppes

Lors du chargement des enveloppes dans le 3 Cassettes papier haute capacité-D, le sens d'alimentation varie selon leur type et si leur rabat est plié ou déplié.

Si vous utilisez Nagagata 3, Kakugata 2, 9" x 12", ou 10" x 13" :

*1 Sens d'alimentation

*2 Face d'impression vers le haut

Avec des enveloppes N° 10 (COM10), ISO-C5, DL, Monarch ou Yougatanaga 3, ou 6" x 9" :

*1 Sens d'alimentation

*2 Face d'impression vers le haut


Lors du chargement d'enveloppes dans le 3 Cassettes papier haute capacité-D, la face dirigée vers le haut est la face imprimable. Appuyer sur l'enveloppe chargée avec une main jusqu'à ce que la surface de l'enveloppe soit homogène dans la fente d'alimentation.
